稼動環境構築手順書

1 本書について

本書では、エリアマネジメント・ダッシュボード（以下本システム）の稼働環境を構築する手順について記載します。


2 システム構成

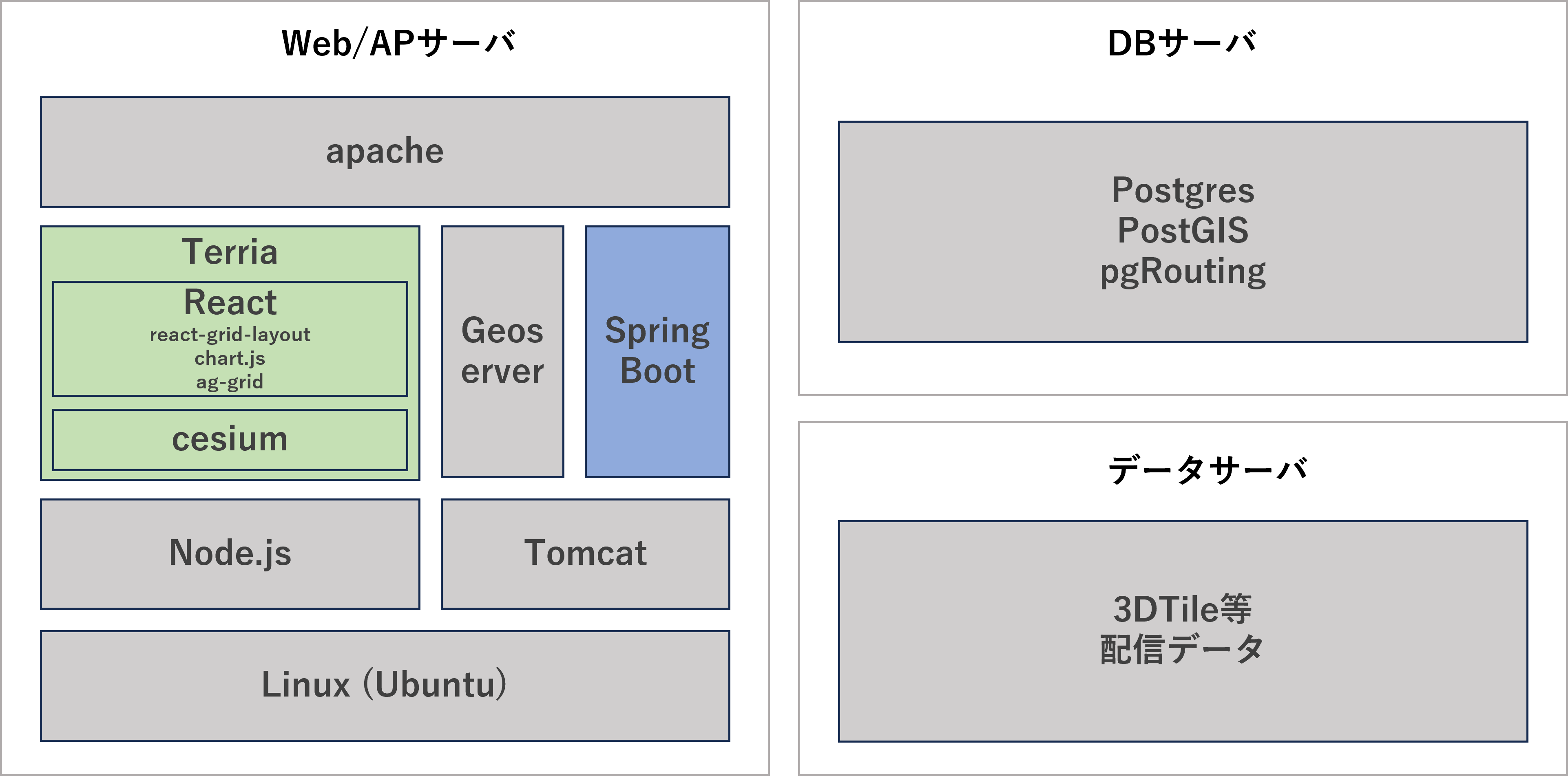

本システム稼働環境の構成は以下になります。

Web/APサーバとDBサーバ、データサーバは同一のサーバでも稼働可能ですが、パフォーマンスの観点から別途構築することを推奨します。

以下では、上記稼働環境の前提で稼働環境構築手順を記載します。


以下、本システムで利用するSW,MWの一覧です。

# サーバ 大機能 ライセンス 説明
1 Web/APサーバ apache Apache License 2.0 Webアプリで配信を行うためのWebサーバソフトウェア
2 ag-grid ag-Grid Community グルーピング・集計・フィルタリング等をするためのライブラリ
3 Chart.js MIT License グラフ・チャートを描画するライブラリ
4 react-grid-layout MIT License グリッドレイアウトを実現するためのライブラリ
5 React MIT License JavaScriptのフレームワーク内で機能するUIを構築するためのライブラリ
6 Terria Apache License 2.0

UI（ユーザーインターフェイス）の提供及びUIを介してCesium

の描画機能を制御するためのライブラリ
7 Cesium Apache License 2.0 3Dビューワ上にデータを描画するためのライブラリ
8 Node.js MIT License 3Dビューワの実行環境
9 GeoServer GNU GENERAL PUBLIC LICENSE Version 2 各種データをWMS及びWFSなどで配信するためのGISサーバ
10 Tomcat Apache License 2.0 GeoServer、カスタムアプリを起動するJ2EEのSDK
11 Spring boot Apache License 2.0 Javaで利用可能なWebアプリのフレームワーク
12 DBサーバ PostgresSQL PostgreSQL License 各種配信するデータを格納するデータベース
13 PostGIS GNU General Public License PostgreSQLで位置情報を扱うことを可能とするextention
14 pgRouting GNU General Public License version 2 PostgreSQLでルート検索を可能とするextention

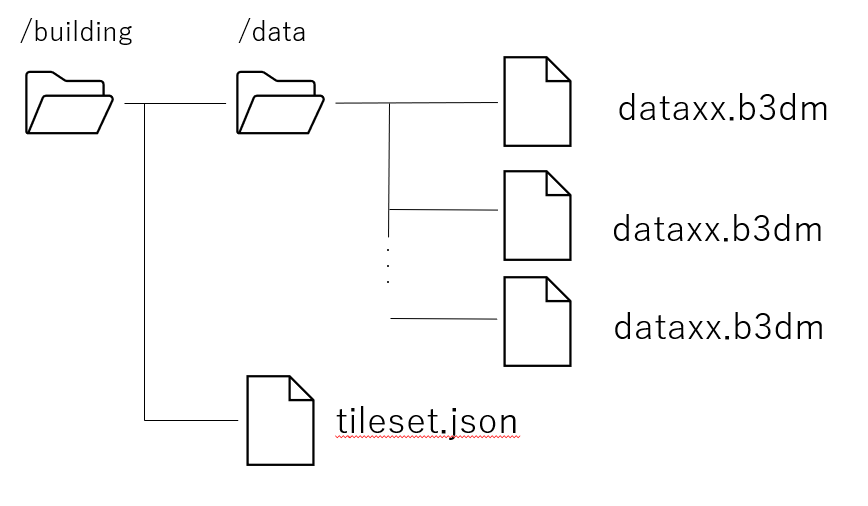

15 データサーバ 3DTile等配信データ データベース以外で配信する3Dデータ等

稼働環境は以下になります。

【クライアント環境】

ブラウザ要件：Chrome、Safari、Edge（最新のDesktop版）

システム要件：CPU: 2 GHz 4コア以上、システムメモリ（RAM）: 4GB

【WEB/APサーバ環境】

  • 動作環境：ubuntu

  • 必要なソフトウェア：

    • Apache Version 2.4

    • Java Version 1.8.0_312 (OpenJDK 64-Bit Server VM)

    • Apache Tomcat Version 9.0.85

    • GeoServer Version 2.20.4

    • Node.js Version 16

【DBサーバ環境】

  • PostgreSQL Version 14

  • PostGIS Version 3


3 準備物一覧

初めに、本システムを構築する際に必要となるresourceはgithub上からダウンロードしてください。

本リポジトリ（erimane-dashboard-tool）

手動又はgitコマンドを使用して作業PCにダウンロードしてください。

git clone 本リポジトリURL erimane-dashboard-tool

本書ではerimane-dashboard-tool一式がダウンロードされている前提で説明を行います。


以下、本システムを構築する際に必要となる準備物一覧になります。


【稼働環境】

Ubuntu

【セットアップ環境】

  • 稼働環境と80,8080,5432ポートでTCP通信可能であること

  • Windows10

【アプリケーション】

  • 3D都市モデルビューワソースコード

    対象プロジェクトフォルダ: erimane-dashboard-tool/SRC/3dview/

  • API（Springboot）ソースコード

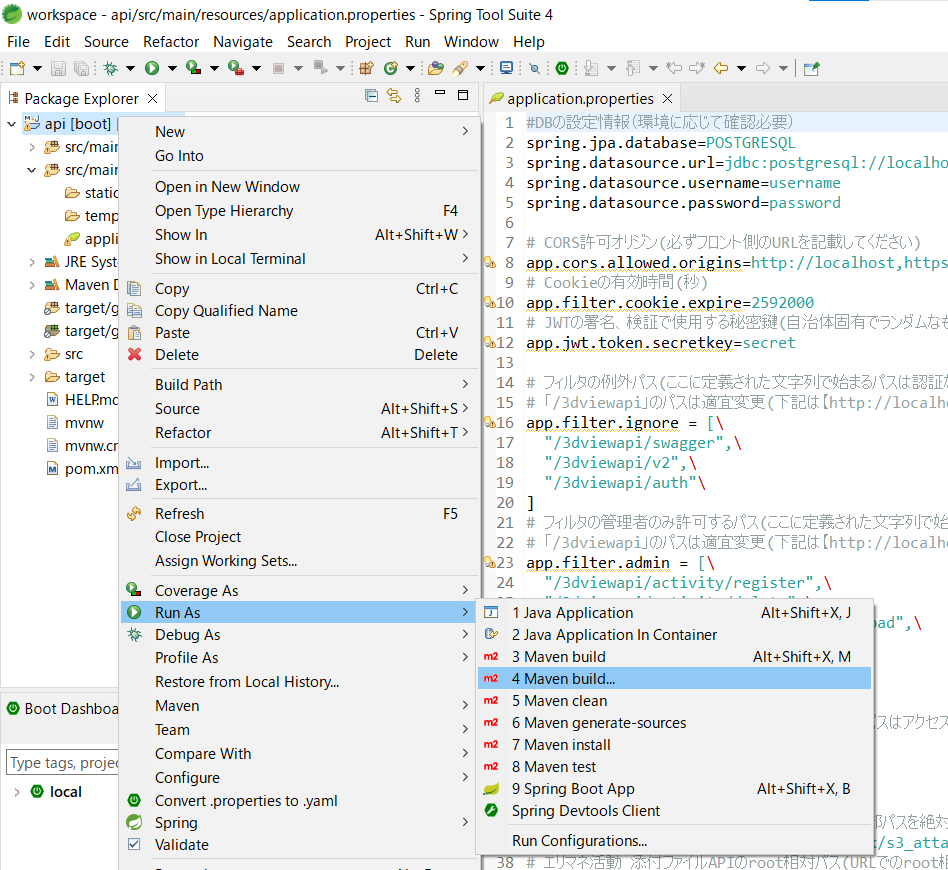

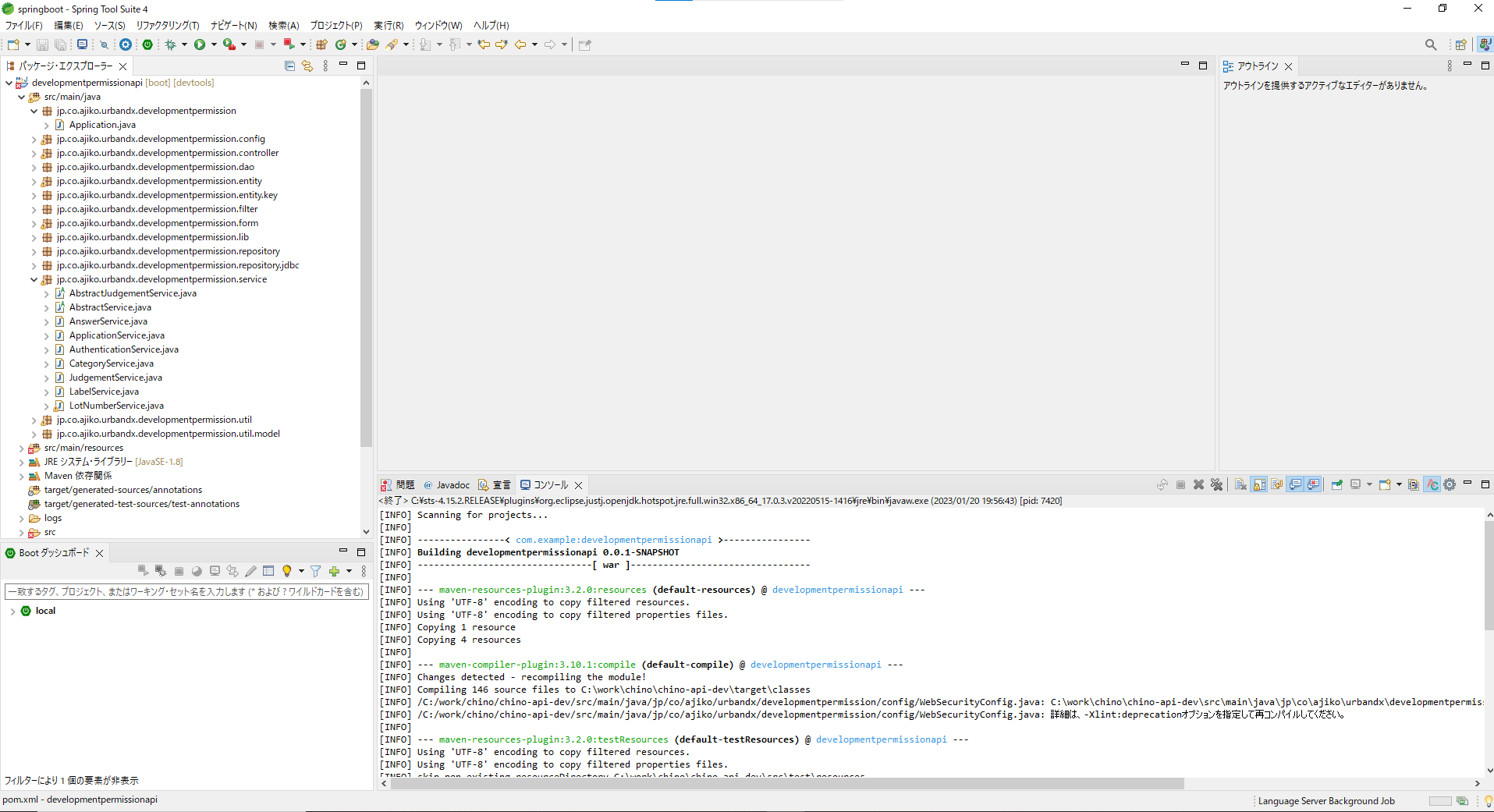

    対象プロジェクトフォルダ: erimane-dashboard-tool/SRC/api/

【DDL、設定ファイル等】

  • 投入ツール一式

    対象フォルダ: erimane-dashboard-tool/SRC/util/

  • 設定ファイル一式

    対象フォルダ: erimane-dashboard-tool/Settings/area_management_sample_data/

    対象フォルダ: erimane-dashboard-tool/Settings/geoserver_settings/

    対象フォルダ: erimane-dashboard-tool/Settings/postgres_settings/

【セットアップ用SW】

※ そのほか構築の際に必須となるSWのインストールは手順の中に含めています。


4 稼働環境構築（事前準備）

構築対象：Web/APサーバ

検証済みサーバ環境：Ubuntu 22.04 LTS

※ セキュリティ関係の設定は必要に応じて自身で設定してください。

※ 基本管理者アカウントで操作を行います。

管理者アカウントに切り替えます。

sudo -i

4-1.npm v6.0 以降、yarn、Node.js v10.0 以降をインストール

npm、yarn、Nodejsのインストールを行います。

apt update

apt install npm

npm install -g n

npm install -g yarn

n 16

apt purge nodejs npm -y

有効になっているnodejsのバージョンを確認します。

node -v

5 稼働環境構築（MW,SW）

検証済みサーバ環境：Ubuntu 22.04.1 LTS

構築対象：Web/APサーバ（DBサーバ）

※ セキュリティ関係の設定は必要に応じて自身で設定してください。

※ 基本管理者アカウントで操作を行います。

管理者アカウントは下記のコマンドで切り替えます。

sudo -i

5-1.Apache2.4のインストール

  1. Apache2.4をインストールします。

    apt update

apt install apache2

  2. mod_proxyの設定

    mod_proxyの設定を行います。

    vi /etc/apache2/conf-available/revers_proxy.conf

    下記を追加します。

    LimitRequestLine 2097152

# PLATEAU VIEW
ProxyRequests Off
ProxyPass /plateau http://localhost:3001
ProxyPassReverse /plateau http://localhost:3001

# API
ProxyRequests Off
ProxyPass /api http://localhost:8080/3dviewapi
ProxyPassReverse /api http://localhost:8080/3dviewapi

# GeoServer
<Location /geoserver>
# For CSRF
RequestHeader set Origin "http://localhost:8080"
# For 502
SetEnv proxy-initial-not-pooled 1
# SetEnv force-proxy-request-1.0 1
# SetEnv proxy-nokeepalive 1
# For proxies
ProxyPreserveHost On
ProxyPass http://localhost:8080/geoserver
ProxyPassReverse http://localhost:8080/geoserver
</Location>

    必要となるモジュールの有効化を行い再起動します。

    a2enconf revers_proxy

a2enmod proxy proxy_http

a2enmod headers

systemctl restart apache2

※ 起動

「http://<サーバマシンのIPアドレス>/」でアクセスできることを確認してください。

systemctl start apache2

※ 再起動

systemctl restart apache2

※ 停止

systemctl stop apache2

5-2.OpenJDK 8 のインストール

  1. openjdk8をインストールします。

    add-apt-repository ppa:openjdk-r/ppa

apt update

apt install openjdk-8-jdk

  2. インストール後バージョンを確認します。

    java -version

  3. Java Pathの確認を行います。

    dirname $(readlink $(readlink $(which java)))

  4. 環境変数を設定します。

    vi ~/.bashrc

    最終行に以下の内容を追記し保存します。（/usr/lib/jvm以降は適宜バージョンを確認）

    export JAVA_HOME=/usr/lib/jvm/java-8-openjdk-amd64/jre
export PATH=/usr/lib/jvm/java-8-openjdk-amd64/jre/bin:$PATH
export CLASSPATH=.:/usr/lib/jvm/java-8-openjdk-amd64/lib

  5. 環境変数の設定を反映します。

    source ~/.bashrc

  6. 環境変数の値を出力します。

    echo $JAVA_HOME

5-3.Tomcat 9のインストール

  1. ユーザーを作成します。

    useradd -m -U -d /opt/tomcat -s /bin/false tomcat

  2. 作業フォルダなどに移動し、tomcatのダウンロードを行います。

    適宜tomcatのversionを確認してください。

    「/home/work/」などは作業ディレクトリの為適宜置き換えてください。

    cd /home/work/

wget http://ftp.yz.yamagata-u.ac.jp/pub/network/apache/tomcat/tomcat-9/v9.0.85/bin/apache-tomcat-9.0.85.tar.gz

  3. 展開及びファイル移動を行います。

    tar zxf apache-tomcat-9.0.85.tar.gz

mv apache-tomcat-9.0.85/ /opt/tomcat

  4. 権限の設定を行います。

    chown -R tomcat: /opt/tomcat

chmod +x /opt/tomcat/bin/*.sh

  5. サービス定義ファイルを作成します。

    vi /etc/systemd/system/tomcat.service

    以下全て入力して保存します。

    パス等は適宜環境に合っているか確認してください。

    [Unit]

Description=Tomcat 9 servlet container

After=network.target

[Service]

Type=forking

User=tomcat

Group=tomcat

Environment="JAVA_HOME=/usr/lib/jvm/java-8-openjdk-amd64"

Environment="JAVA_OPTS=-Djava.security.egd=file:///dev/urandom -Djava.awt.headless=true"

Environment="CATALINA_BASE=/opt/tomcat"

Environment="CATALINA_HOME=/opt/tomcat"

Environment="CATALINA_PID=/opt/tomcat/temp/tomcat.pid"

Environment="CATALINA_OPTS=-Xms512M -Xmx1024M -server -XX:+UseParallelGC"

ExecStart=/opt/tomcat/bin/startup.sh

ExecStop=/opt/tomcat/bin/shutdown.sh

[Install]

WantedBy=multi-user.target

  6. 設定ファイルの読み込みを行いサービスの起動設定を行います。

    systemctl daemon-reload

systemctl enable --now tomcat

  7. タイムゾーンの設定を行います。

    環境設定ファイルを新規で作成してください。

    vi /opt/tomcat/bin/setenv.sh

    下記を入力後、保存してください。

    CATALINA_OPTS="-Duser.timezone=Asia/Tokyo"

    設定を反映させるため、再起動します。

    systemctl restart tomcat

※ 起動

「http://<サーバマシンのIPアドレス>:8080/」でアクセスできることを確認してください。

systemctl start tomcat

※ 再起動

systemctl restart tomcat

※ 停止

systemctl stop tomcat

※ 必要な場合、ファイアーウォールの設定を行います。

ufw allow 8080/tcp

5-4.GeoServer2.20.4のインストール

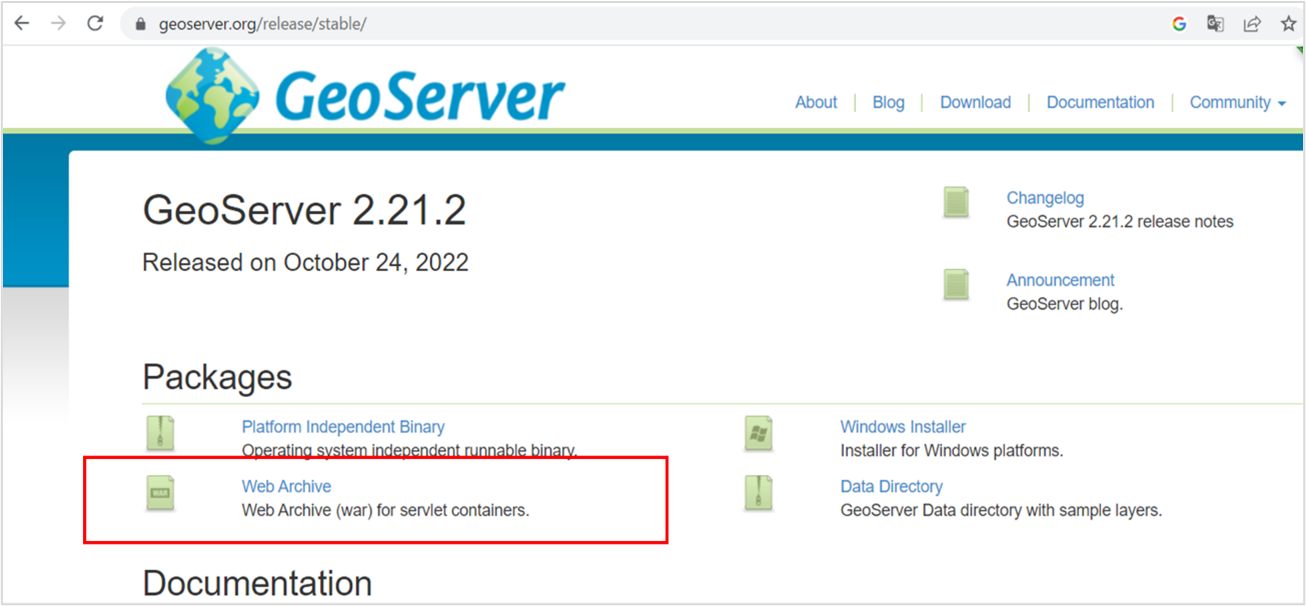

  1. SOURCE FORGEからダウンロード

    ブラウザから「 https://geoserver.org/release/2.20.4/ 」にアクセス後、Web Archiveからwarのダウンロード及び解凍を行います。

  2. 解凍したwarをtomcatに配備します。

    cd "warが置いてある場所"
mv geoserver.war /opt/tomcat/webapps/

5-5.PostgreSQL14とPostGIS3のインストール

※ 本書では、Web/APサーバとDBサーバを同一のサーバ上に構築する手順で記載しております。両サーバを別環境で構築する場合、本章の以下手順はDBサーバ上で実施してください。

  1. PostgreSQLのインストールを行います。

    sh -c 'echo "deb http://apt.postgresql.org/pub/repos/apt $(lsb_release -cs)-pgdg main" > /etc/apt/sources.list.d/pgdg.list'

apt install curl ca-certificates gnupg

wget --quiet -O - https://www.postgresql.org/media/keys/ACCC4CF8.asc | sudo apt-key add -

apt update

apt install postgresql-14-postgis-3

※ 起動

service postgresql start

※ 停止

service postgresql stop

※ postgresユーザーへ切り替え

su - postgres

※ 終了

exit

※ PostgreSQL の接続

psql

※ 終了

exit

※ 必要な場合、ファイアーウォールの設定を行います。

ufw allow 5432/tcp

※ 外部からPostgreSQL14への接続を許可する際は下記の設定を変更してください。

postgresql.confの修正

vi /etc/postgresql/14/main/postgresql.conf

listen_addressesとportのコメントアウトを外す。(セキュリティに留意して見直してください。あくまでローカル環境時の確認時の設定方法を記載しています。)

listen_addresses = '*'

port = 5432

pg_hba.confの修正

vi /etc/postgresql/14/main/pg_hba.conf

IPv4の「METHOD」を「password」にし、「ADDRESS」を「all」に変更します。(セキュリティに留意して見直してください。あくまでローカル環境時の確認時の設定方法を記載しています。)

設定の反映の為再起動を行います。

service postgresql restart

5-6.データベースの作成

  1. ロールの作成は必要に応じて行ってください。

    postgresユーザへ切り替え後、PostgreSQL に接続します。

    su - postgres

psql

    ロールを作成します。

    CREATE ROLE devps WITH

        SUPERUSER

        CREATEDB

        CREATEROLE

        INHERIT

        LOGIN

        REPLICATION

        BYPASSRLS

        ENCRYPTED PASSWORD 'password';

    その他オプション

    CREATE ROLE name [ [ WITH ] option [ ... ] ]

    option:

        SUPERUSER | NOSUPERUSER

        | CREATEDB | NOCREATEDB

        | CREATEROLE | NOCREATEROLE

        | INHERIT | NOINHERIT

        | LOGIN | NOLOGIN

        | REPLICATION | NOREPLICATION

        | BYPASSRLS | NOBYPASSRLS

        | CONNECTION LIMIT connlimit

        | [ ENCRYPTED ] PASSWORD 'password'

        | VALID UNTIL 'timestamp'

        | IN ROLE role_name [, ...]

        | IN GROUP role_name [, ...]

        | ROLE role_name [, ...]

        | ADMIN role_name [, ...]

        | USER role_name [, ...]

        | SYSID uid

    PostgreSQLを切断

    \q

    postgresユーザをログアウト

    exit

  2. テーブルスペースとデータベースの作成

    PostgreSQL に接続します。

    su - postgres

psql

    データベースを作成します。(queryは必要に応じて変更してください)

    CREATE DATABASE devps_db

        WITH

        OWNER = devps;
    作成したデータベースが一覧に表示されていることを確認してください。
    \l

    PostgreSQLを切断

    \q

    postgresユーザをログアウト

    exit

5-7.PostGISの有効化

  1. postgresユーザへ切り替え後、DB に接続します。

    su - postgres

psql -h localhost -p 5432 -U devps -d devps_db

  2. PostGISの有効化を行います。

    CREATE EXTENSION postgis;

  3. 正常に有効化されているかバージョン確認を行います。

    SELECT PostGIS_version();

    PostgreSQLを切断

    \q

    postgresユーザをログアウト

    exit

5-8.pgRoutingの有効化

  1. pgRoutingのインストールを行います。

    apt install postgresql-14-pgrouting

  2. postgresユーザへ切り替え後、DB に接続します。

    su - postgres

psql -h localhost -p 5432 -U devps -d devps_db

  3. pgRoutingの有効化を行います。

    CREATE EXTENSION pgrouting;

  4. 正常に有効化されているかバージョン確認を行います。

    SELECT * FROM pgr_full_version();

    PostgreSQLを切断

    \q

    postgresユーザをログアウト

    exit

6 データ取込（データベース）

必要リソース①：erimane-dashboard-tool/Settings/postgres_settings/

必要リソース②：erimane-dashboard-tool/Settings/area_management_sample_data/

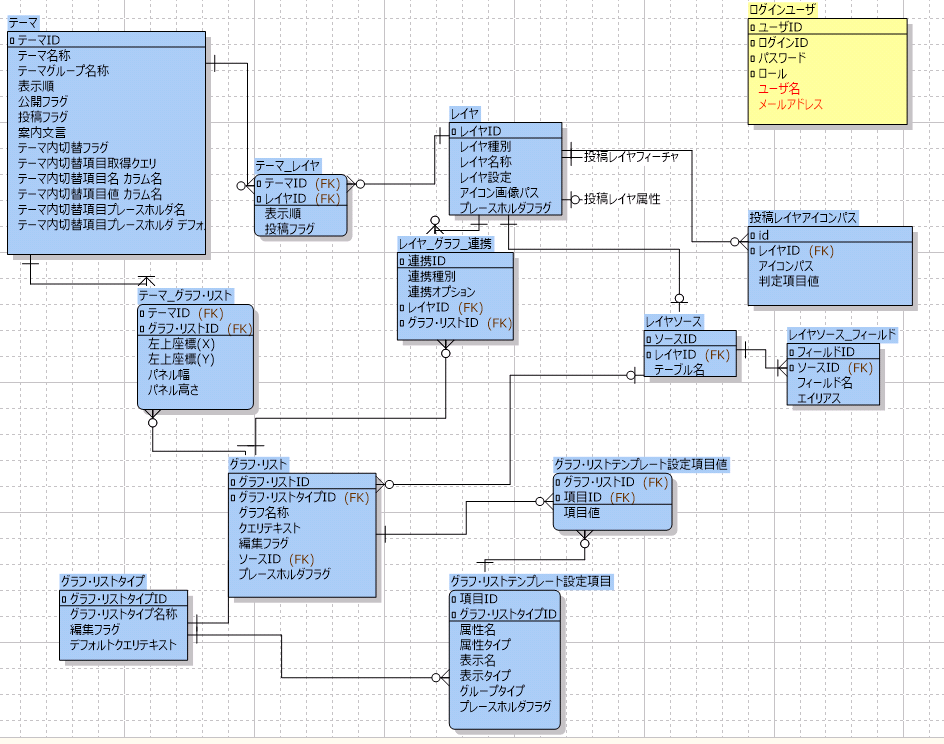

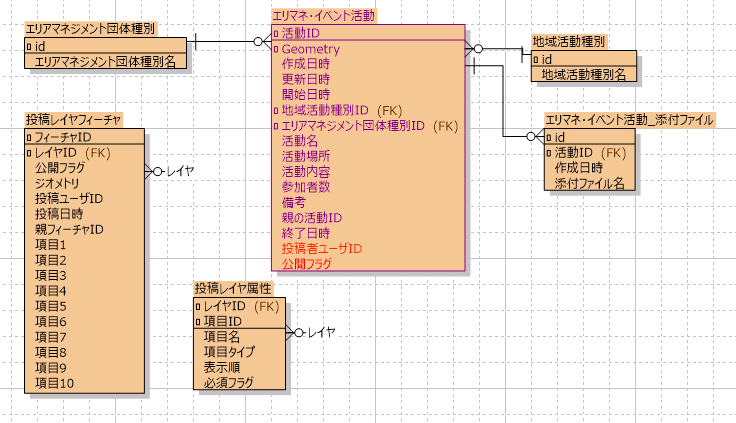

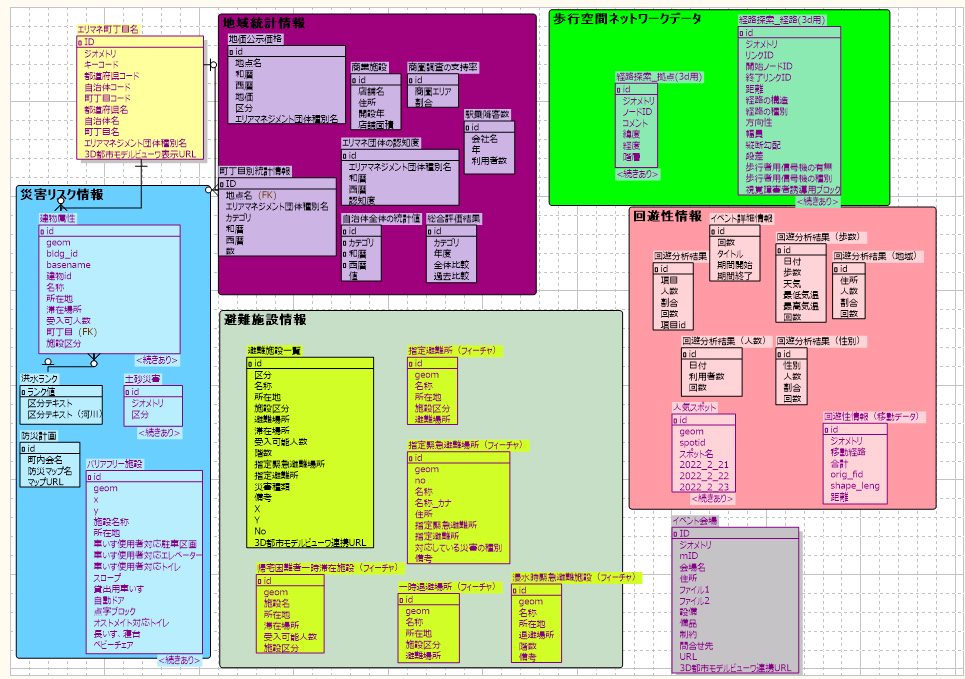

本システムでは、以下のER図に示すテーブルの登録が必須となります。

①テーマ設定系テーブル

②投稿系テーブル

③地域統計情報・回遊性・歩行者空間データテーブル

④各テーブルの項目定義と取込方式について

各テーブルの項目定義と取込方法について確認し、データの取り込みを行ってください。

カテゴリ テーブル名 空間データ 取込方式 説明
テーマ設定 login_user DDL ログインユーザ
theme DDL テーマ情報
layer DDL レイヤ情報
layer_source DDL レイヤ参照元テーブル情報
layer_source_field DDL レイヤ参照元フィールド情報
post_layer_icon_path DDL 投稿レイヤアイコンパス設定情報
graph_list DDL グラフ・リスト情報
graph_list_type DDL グラフ・リストタイプ情報
graph_list_template_settings DDL グラフ・リストテンプレート設定項目
graph_list_template_val DDL グラフ・リストテンプレート設定項目値
theme_layer DDL テーマ_レイヤ関連情報
theme_graph_list DDL テーマ_グラフ・リスト関連情報
layer_graph_cooporation DDL レイヤ_グラフ・リスト連携情報
エリアマネジメント・イベント活動 activity ○ DDL エリアマネジメント・イベント活動情報
activity_type DDL エリアマネジメント・イベント活動種別
attachments DDL エリアマネジメント・イベント活動ファイル
group_type DDL エリアマネジメント・イベント活動グループ種別
投稿レイヤ post_layer_feature ○ DDL 投稿レイヤフィーチャ情報
post_layer_attribute DDL 投稿レイヤ属性情報
歩行空間ネットワークデータ node_3d ○ GIS 歩行空間ネットワークデータ（ノード）
link_3d ○ GIS 歩行空間ネットワークデータ（リンク）
地域統計情報 chochomokukai_erimane ○ GIS 町丁目界データ
chika2 DDL/CSV 地価公示価格
gis_joint2 DDL/CSV 町丁目別統計情報

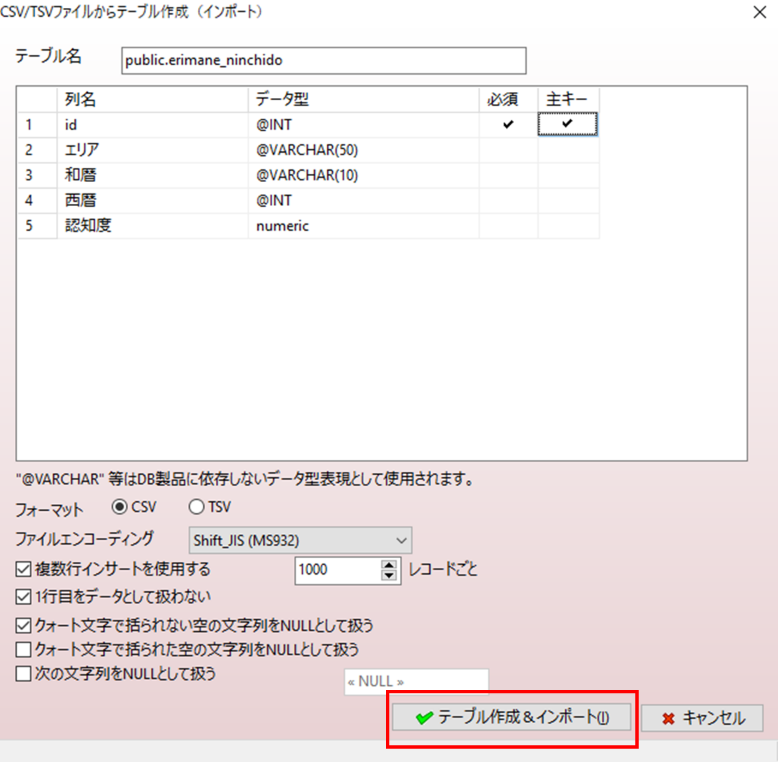

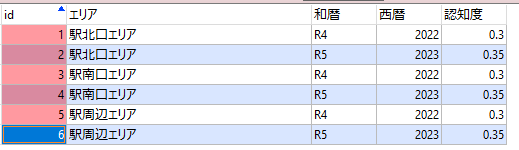

erimane_ninchido DDL/CSV エリアマネジメント団体の認知度
station_users DDL/CSV 駅利用者数
syokencyosa_shijiritsu DDL/CSV 商圏調査の支持率
syogyoshisetsu DDL/CSV 商業施設
region_summary DDL/CSV 自治体全体の統計値
sougou_hyouka_result DDL/CSV 総合評価
回遊性 kaiyu_jinryu_nenrei_1 DDL/CSV 回遊分析結果（年齢）
kaiyu_jinryu_seibetsu_1 DDL/CSV 回遊分析結果（性別）
kaiyu_jinryu_ninzuu_1 DDL/CSV 回遊分析結果（人数）
kaiyu_jinryu_chiiki_1 DDL/CSV 回遊分析結果（地域）
kaiyu_jinryu_hosuu_1 DDL/CSV 回遊分析結果（歩数）
kaiyuusei_{number} ○ GIS

回遊性情報（移動データ）

number には分析回数を指定（1,2,3,…）
accessspot_{number} ○ GIS

人気スポット（点データ）

number には分析回数を指定（1,2,3,…）

postgres_settingsフォルダ及びarea_management_sample_dataフォルダには表に記載の取込方式「DDL」「CSV」「GIS」の必須データ及びサンプルデータが含まれており、 手順通り進める事でサンプルテーマを作成することができます。

サンプルデータで作成されるテーマを以下に示します。

テーマ名 説明
エリアマネジメント活動サンプル エリアマネジメント活動の登録、管理及び簡易的なダッシュボード画面
イベント活動サンプル イベント活動の登録、管理及び簡易的なダッシュボード画面
投稿レイヤサンプル 投稿レイヤの登録、管理及び簡易的なダッシュボード画面

また共通機能で必要となる地域統計情報、町丁目検索、経路探索のサンプルデータも含まれております。

実際に本システムを活用される際は、ユースケースに合わせて構築及びデータ整備が必要となりますのでご注意ください。

DDL、CSVデータの取込方式については6-1,6-2を参照してください。

QGISの取込方式については、6-3を参照してください。

取込順序は 6-1.取込手順（DDL） → 6-2.取込手順（CSV） → 6-3.取込手順（GIS） の順で行います。

地域統計情報・回遊性・歩行者空間データテーブルの項目定義は、6-4以降の記載を参照してください。

テーマ設定系テーブルの項目定義は、6-7の記載を参照してください。

投稿系テーブルの項目定義は、6-8の記載を参照してください。


6-1.取込手順（DDL）

  1. psqlで対象DBに接続を行います。

    psql -h サーバマシンのIPアドレス -p 5432 -U devps -d devps_db

  2. 一括実行で取込を行います。

    \cd /{プロジェクトフォルダへのパス}/erimane-dashboard-tool/Settings/postgres_settings/

\i 1.all_ddl_setup.sql

\i 2.all_view_setup.sql

\i 3.all_dml_setup.sql

\i 4.sample_data_copy.sql

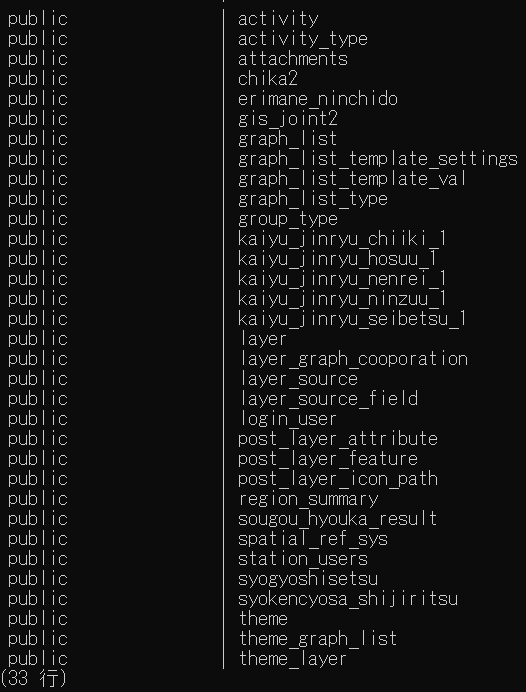

  3. 実行後、以下のテーブルが作成されていることを確認します。

    \dt


  4. login_userテーブルにログインユーザ情報を投入します。

    以下のカラム定義でCSVファイルを作成し、取込を行ってください。

    ※ パスワードはSpringBootのソースを使ってハッシュ化する必要があるため、第13章のセットアップ完了後に手順7以降の手順を実施し、取込を行ってください。

    カラム名 カラム論理名 型 必須 主キー 備考
    user_id ユーザID integer ○ ○ 一意のID
    login_id ログインID varchar(50) ログイン時に使用するID
    password パスワード varchar(1024) ハッシュ化したパスワード
    role ロール varchar(10)

    以下のいずれかで設定すること.

    admin : エリアマネジメント団体管理者、システム管理者

    erimane : エリアマネジメント団体ユーザ

    user : 地域住民ユーザ
    user_name ユーザ名 varchar(100) 表示名
    mail_address メールアドレス varchar(255) メールアドレス

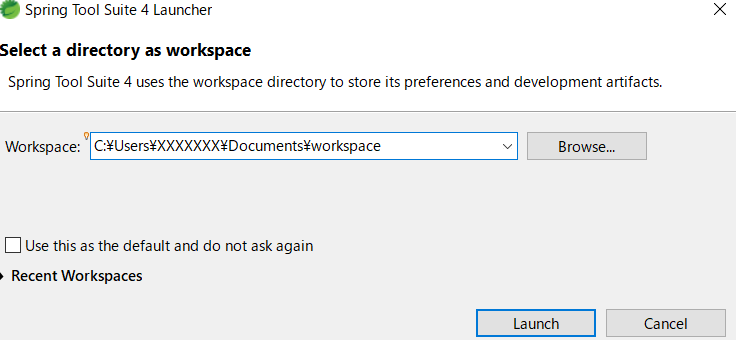

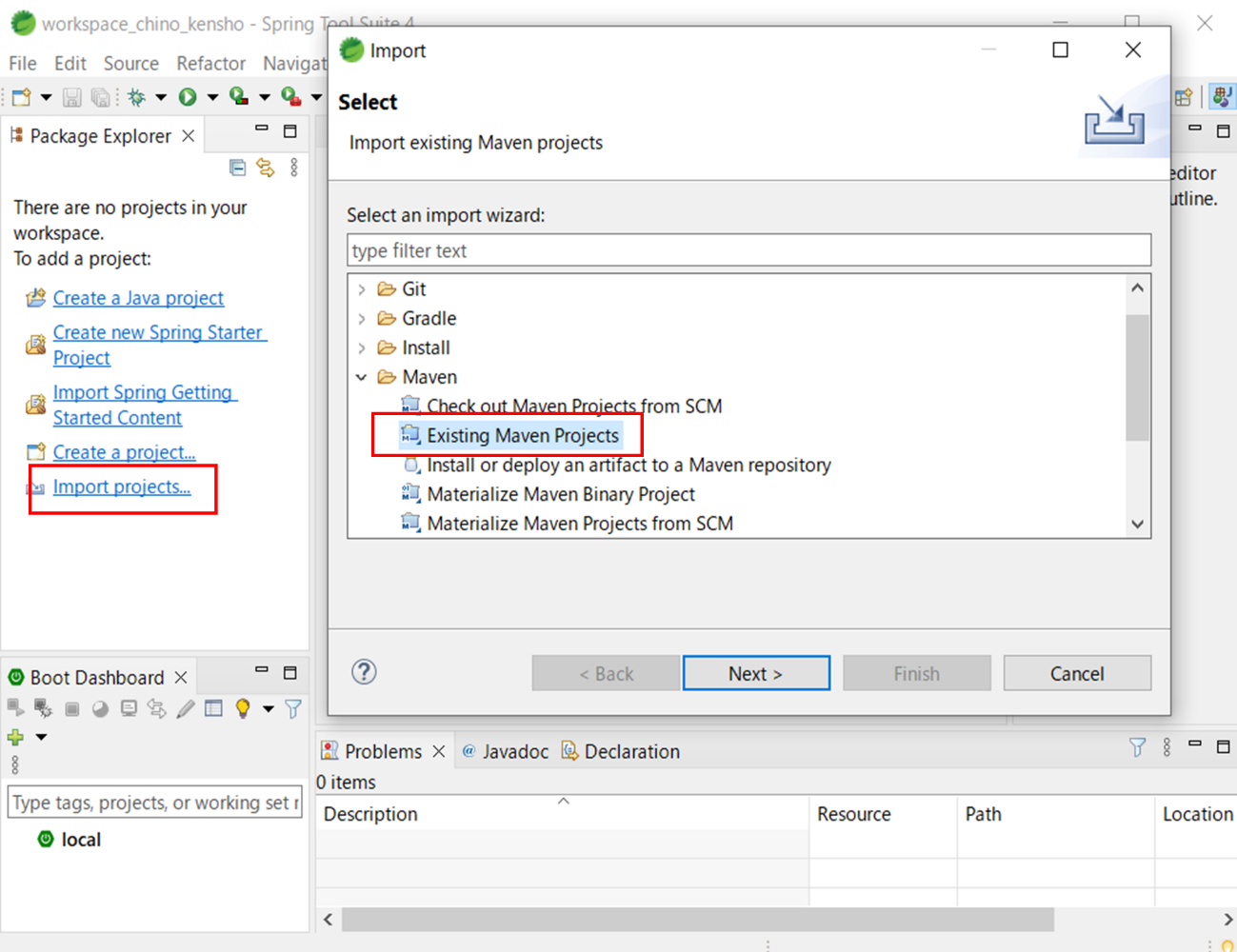

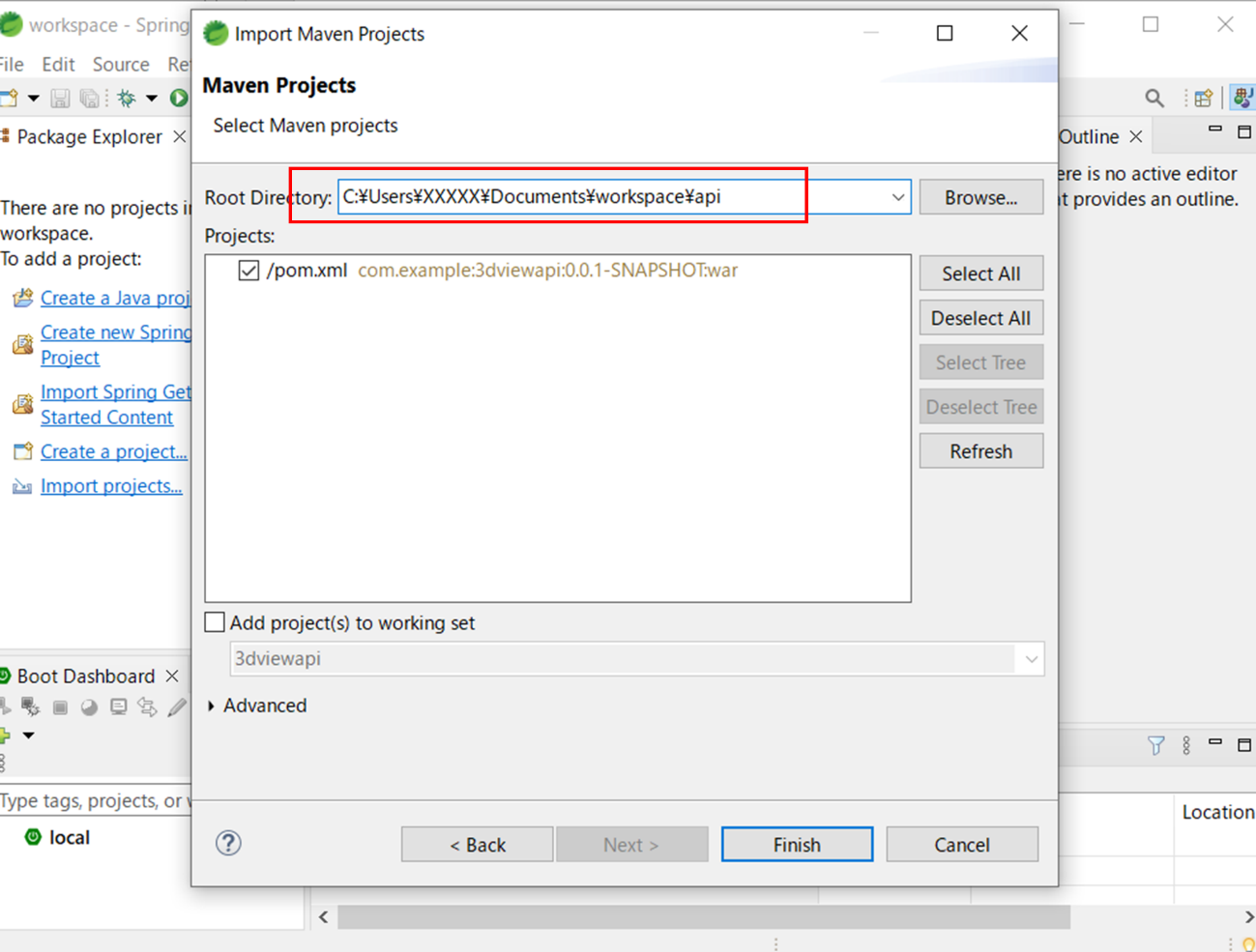

  5. Spring Tool Suite 4を開き、プロジェクトを開きます。

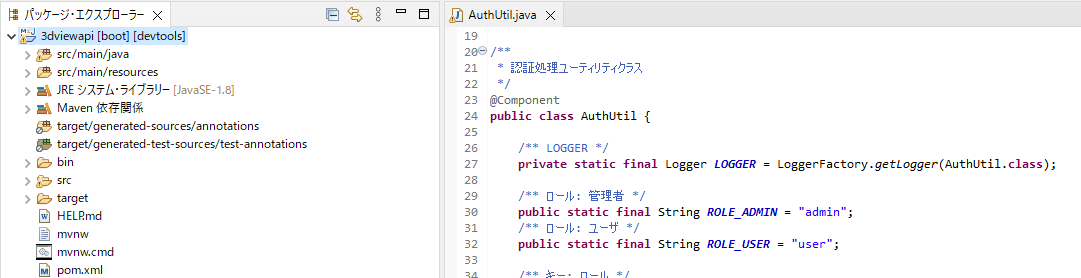

  6. view3d.util.AuthUtil.javaを開きます。

  7. AuthUtil.javaの末尾、public class AuthUtil { }を閉じている中括弧の直前に以下のコードを追記します。

    /**

    • ハッシュ生成確認用

    • @param args 引数(使用しない)

      */

      public static void main(String[] args) {

      System.out.println(AuthUtil.createHash("superStrongP@ssword"));

      }

  8. 「superStrongP@ssword」の部分をパスワードにしたい文字列に置換します。

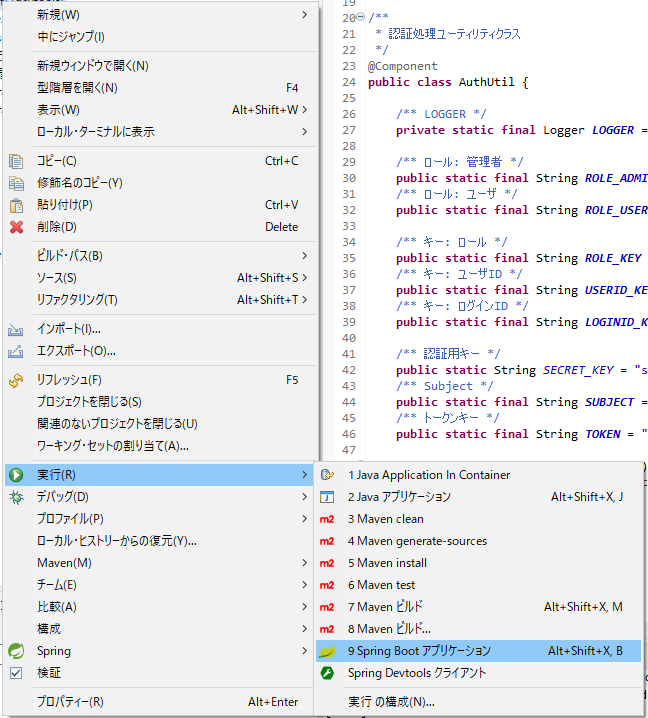

  9. 「3dviewapi」を右クリックし、「実行」>「Spring Bot アプリケーション」を押下します。

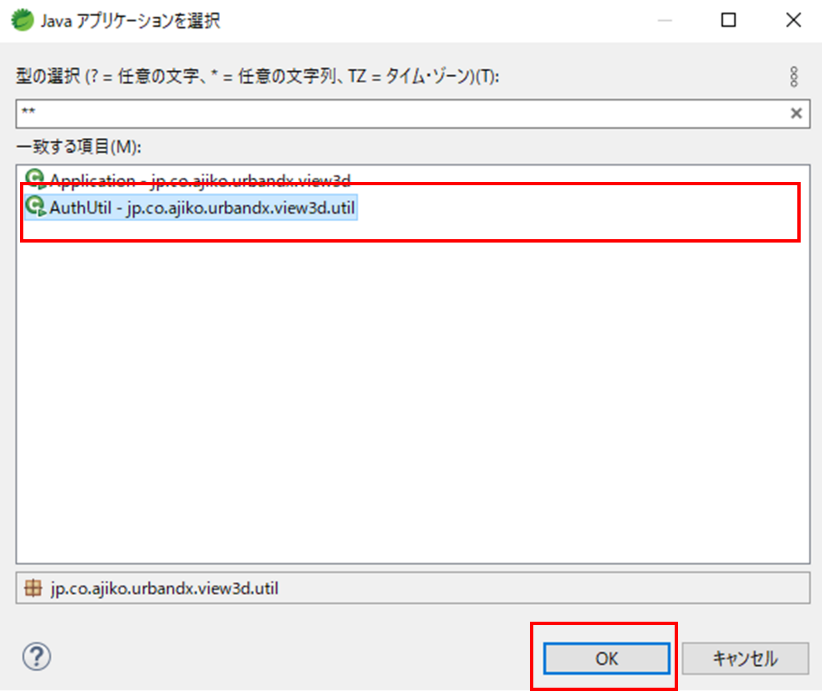

  10. 「Javaアプリケーションを選択」で「AuthUtil」を選択し、「OK」を押下します。

  11. 「Javaアプリケーションを選択」で「AuthUtil」を選択し、「OK」を押下します。

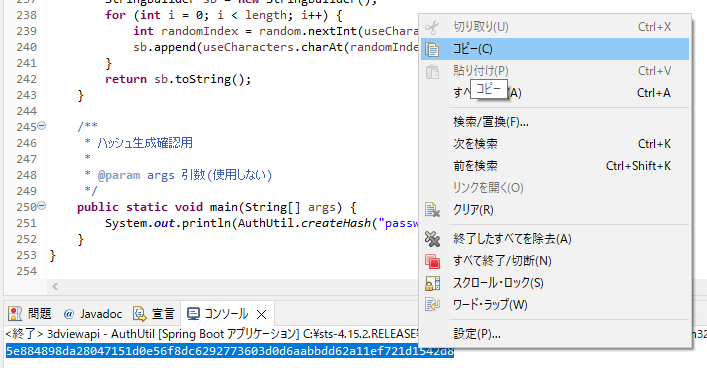

    「コンソール」に実行結果のハッシュ文字列が出力されるので、コピーして、取込用CSVファイルの「password」列のパスワードを設定したいユーザの行に貼り付けます。

  12. 10でパスワード文字列を入力した部分を変更して、初回に作成するログインユーザ分のパスワードを作成します。 ※admin権限のアカウントを作成しておくことで、管理者画面からユーザの追加を行えます。

  13. すべてのパスワードを作成し終えたら、9で追記したコードを削除します。


6-2.取込手順（CSV）

※サンプルデータを反映する場合は下記の様な手順で一括取込が行えます。

psqlで対象DBに接続を行います。

psql -h サーバマシンのIPアドレス -p 5432 -U devps -d devps_db

一括実行で取込を行います。

\cd /{プロジェクトフォルダへのパス}/erimane-dashboard-tool/Settings/area_management_sample_data/

\i sample_data_copy.sql

GUIからの取込手順は下記を参照してください。一括実行で取込みを行っている場合は不要です。

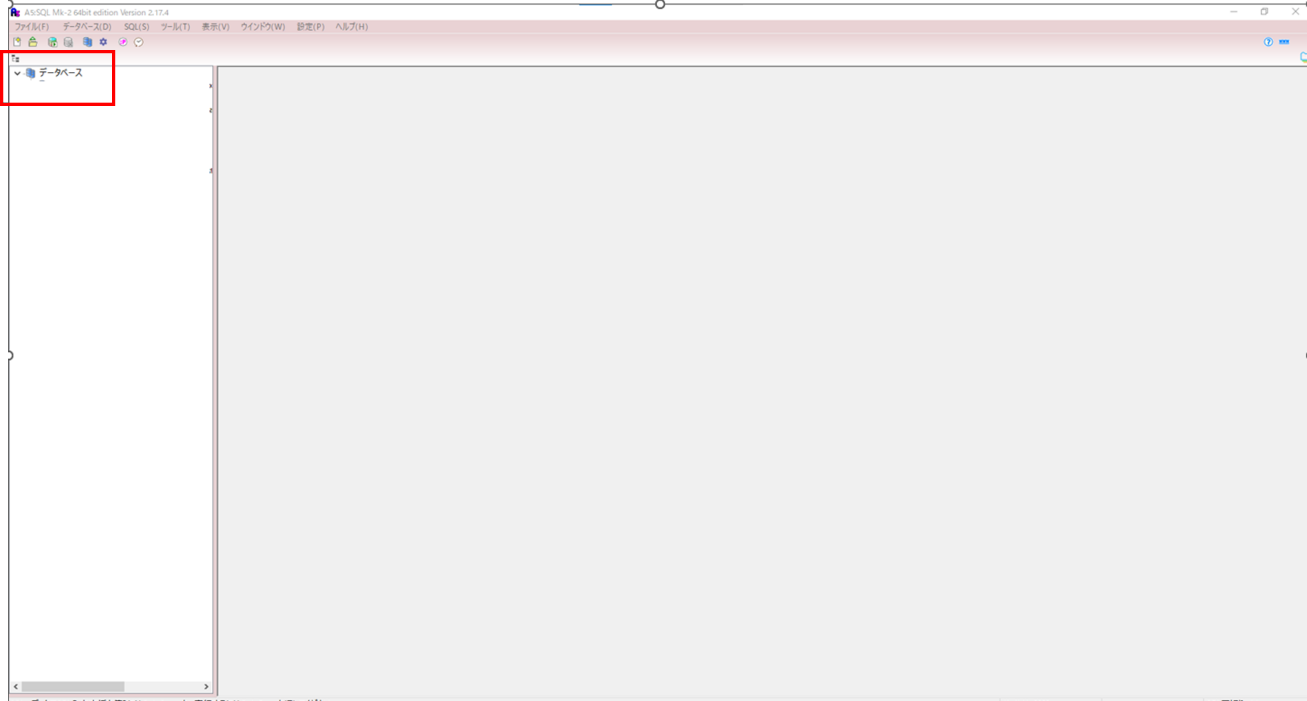

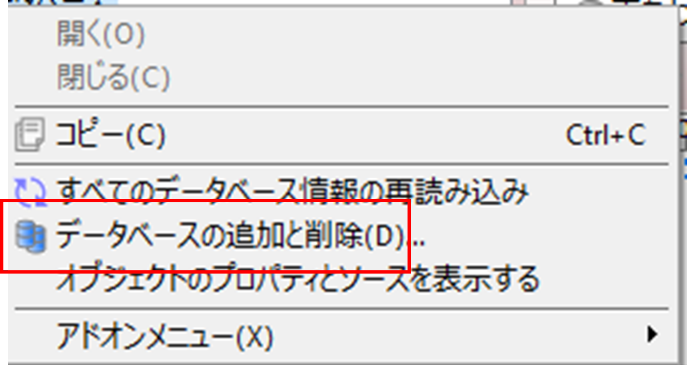

  1. A5m2を開きます。「データベース」を右クリックし、「データベースの追加と削除」を選択します。

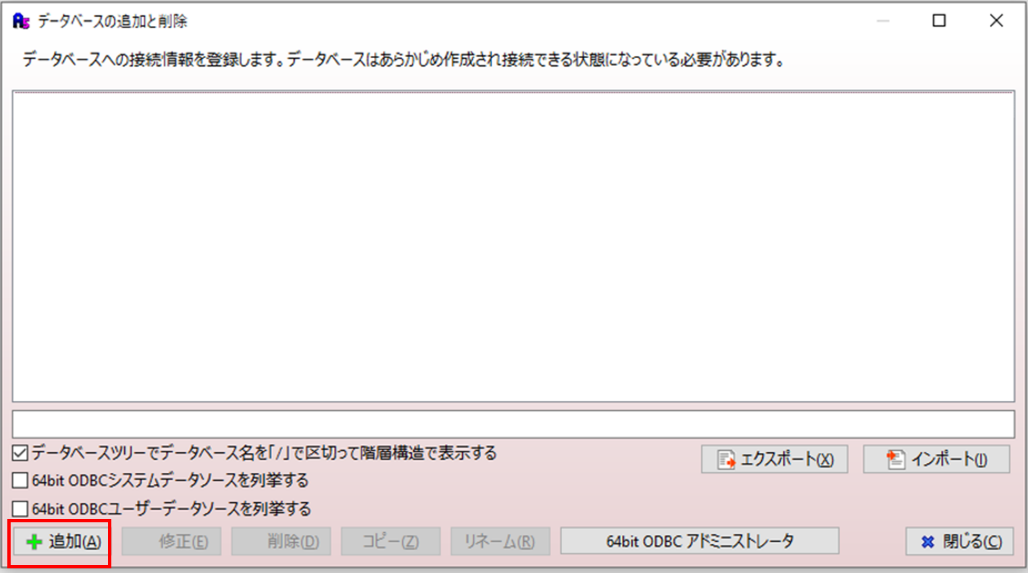

  2. 「追加」を押下します。

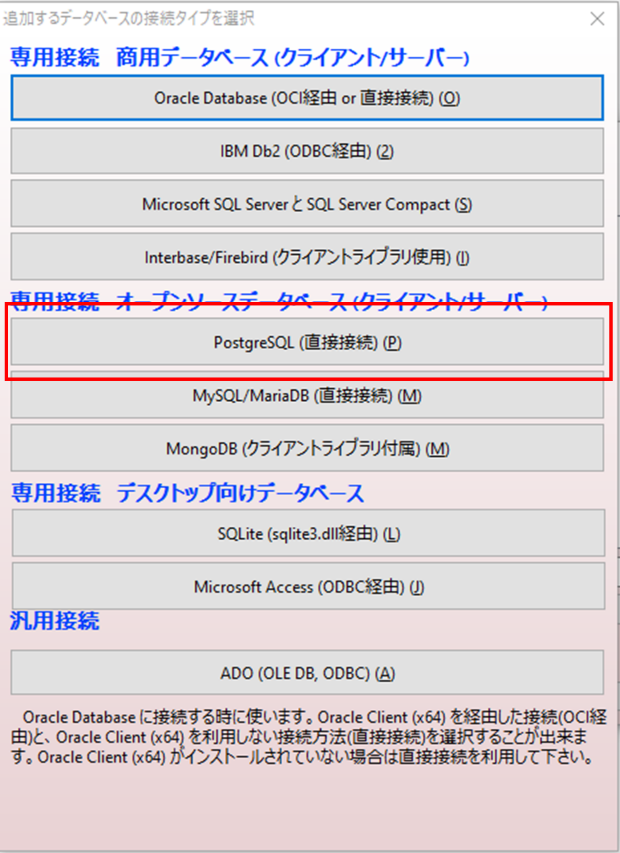

  3. 「PostgreSQL（直接接続）」を選択します。

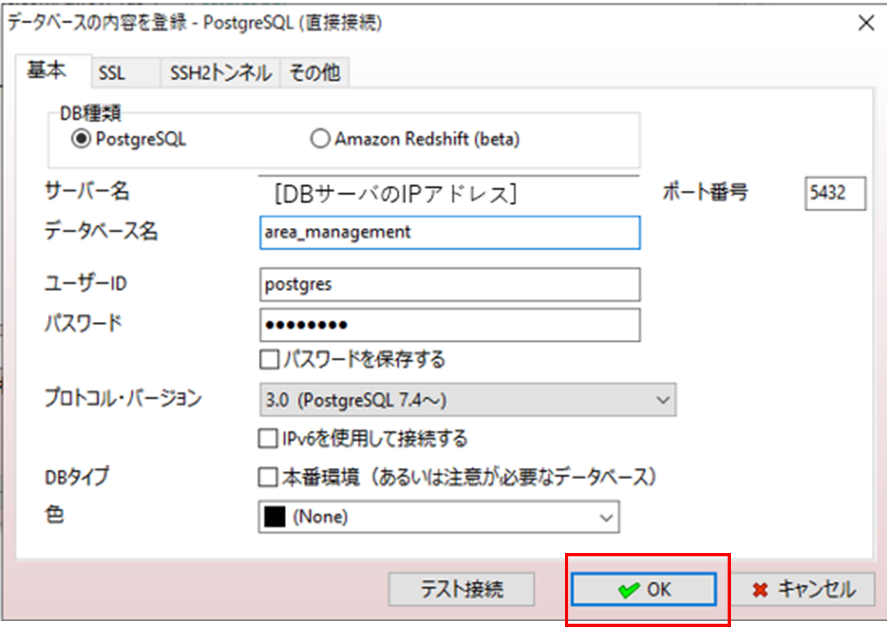

  4. 第5章で設定したデータベースの接続情報を入力し、「OK」を押下してください。

    • サーバー名

    • ポート番号

    • データベース名

    • ユーザーID

    • パスワード

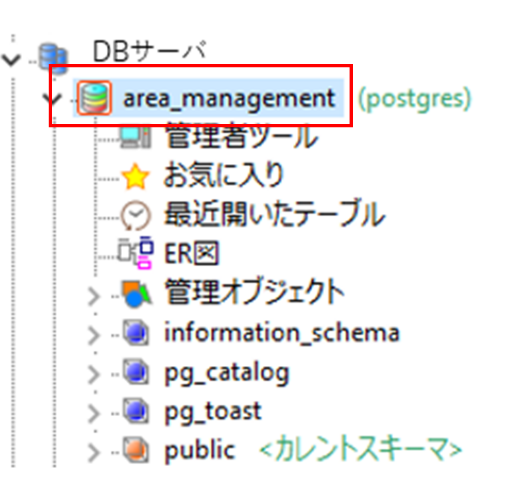

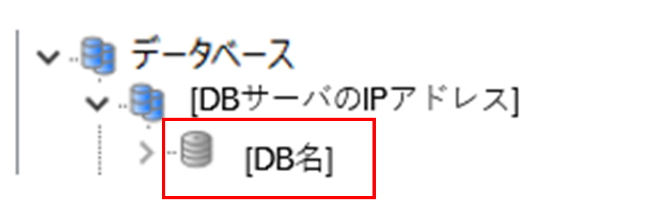

  5. 以下の通りツリーが表示されます。作成したDB名をダブルクリックします。

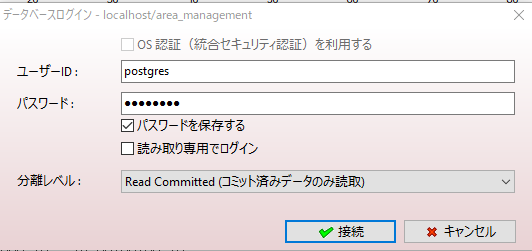

  6. ユーザIDとパスワードを入力し「OK」を押下します。

  7. 以下の通りツリーが展開されます。データベースを右クリックしメニューを開きます。

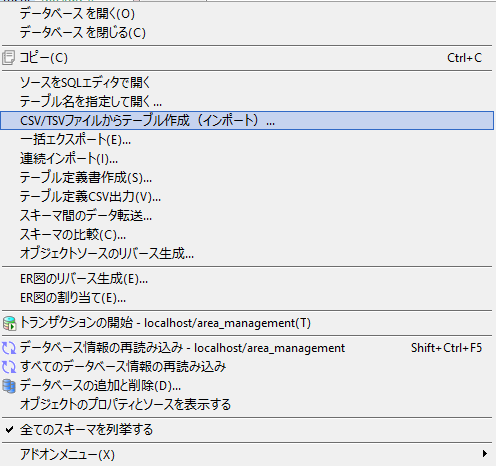

  8. 「CSV/TSVファイルからテーブル作成（インポート）」を押下します。

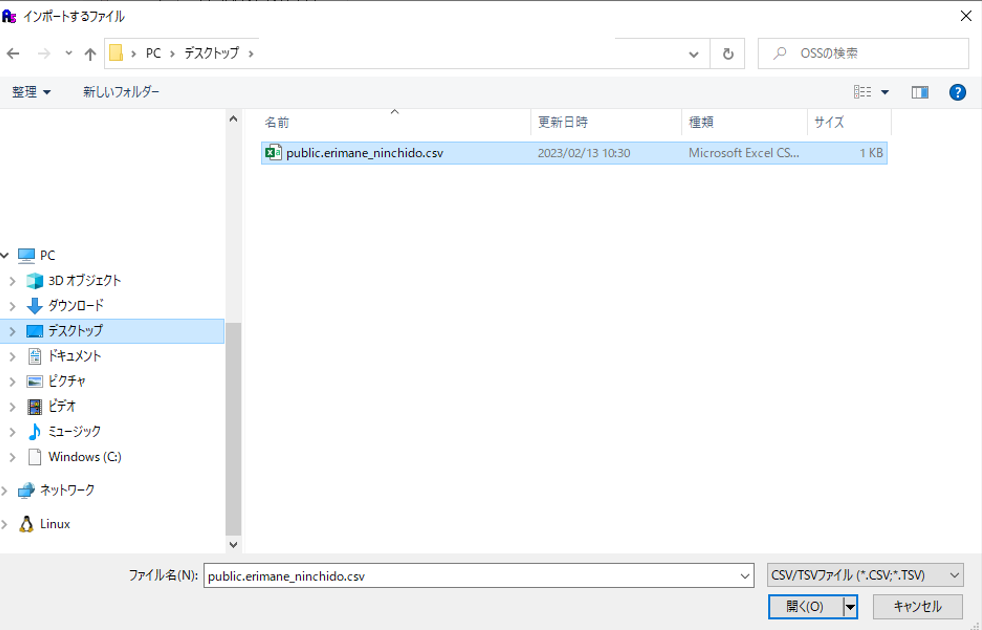

  9. インポートするCSVファイルを選択し、「開く」を押下します。

  10. テーブル項目定義に従って、テーブル名と列名、データ型、必須、主キーを設定します。設定後「テーブル作成&インポート」を押下します。

  11. 取込後、テーブルが作成され、テーブルをダブルクリックでデータが表示されるので、内容に相違ないことを確認します。


6-3.取込手順（GIS）

※QGISからlink_3dテーブルの取込後、コスト算出用カラム追加DDLを実行すること

/postgres_settings/ddl/add_cost_column.sql

※QGISからchochomokukai_erimaneテーブルの取込後、町丁目検索カラム追加DDLを実行すること

/postgres_settings/ddl/add_chochomoku_erimane_column.sql

  1. 項目定義に合わせたデータ（Shapeファイル）を用意します。フィールド名の文字数制約のため項目定義の内容が反映できない場合、データベースに取込後に変更します。

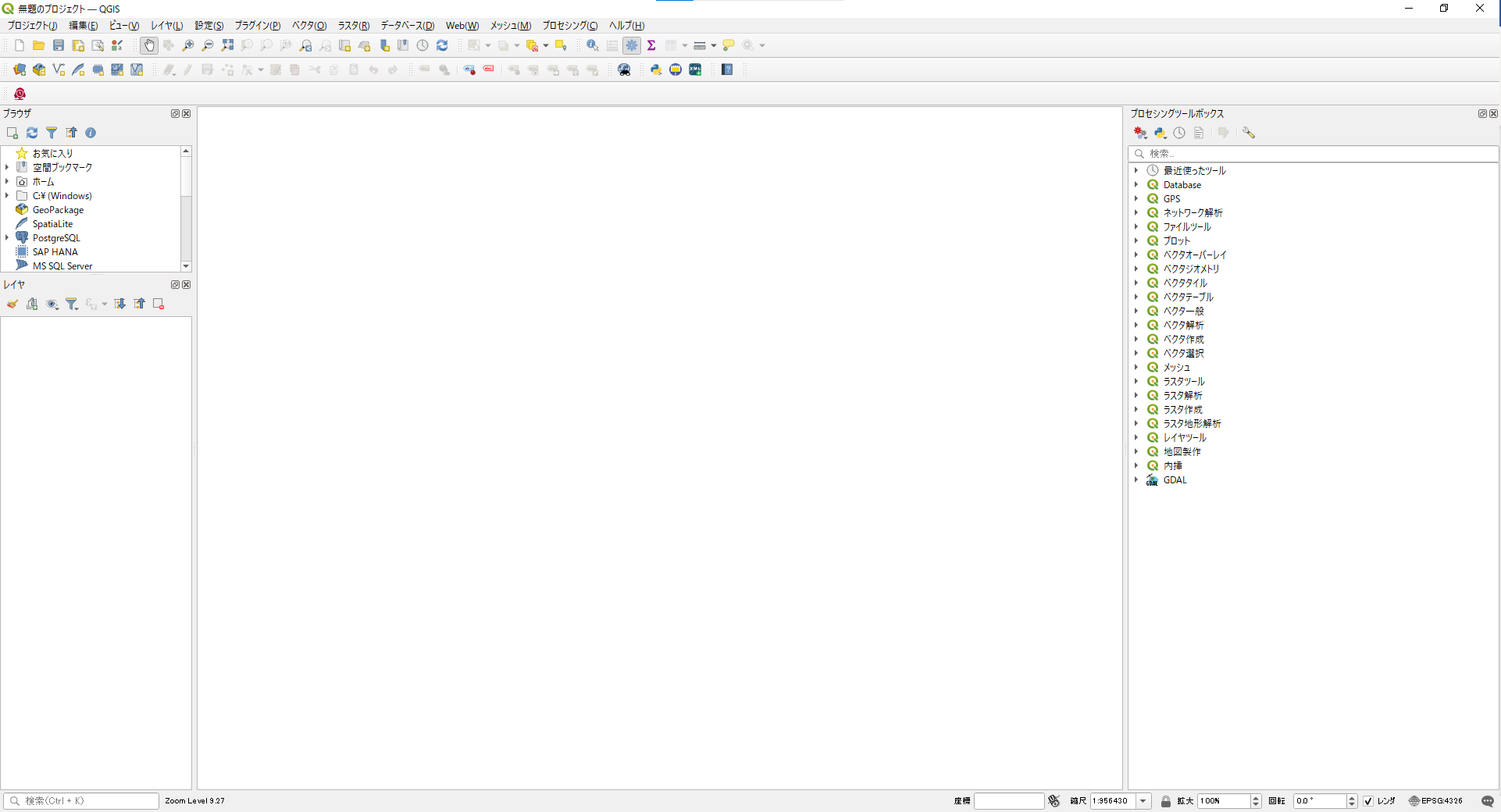

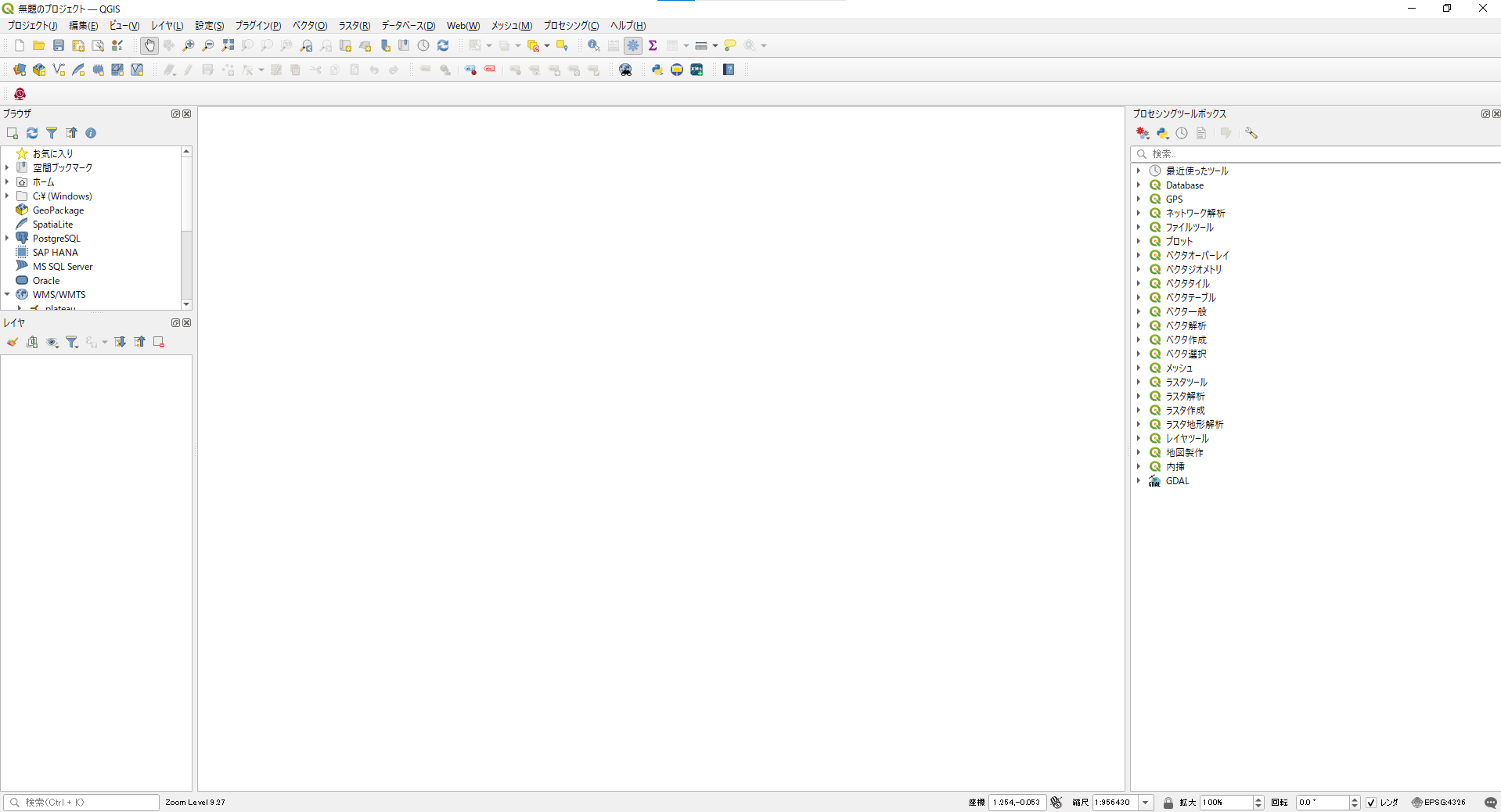

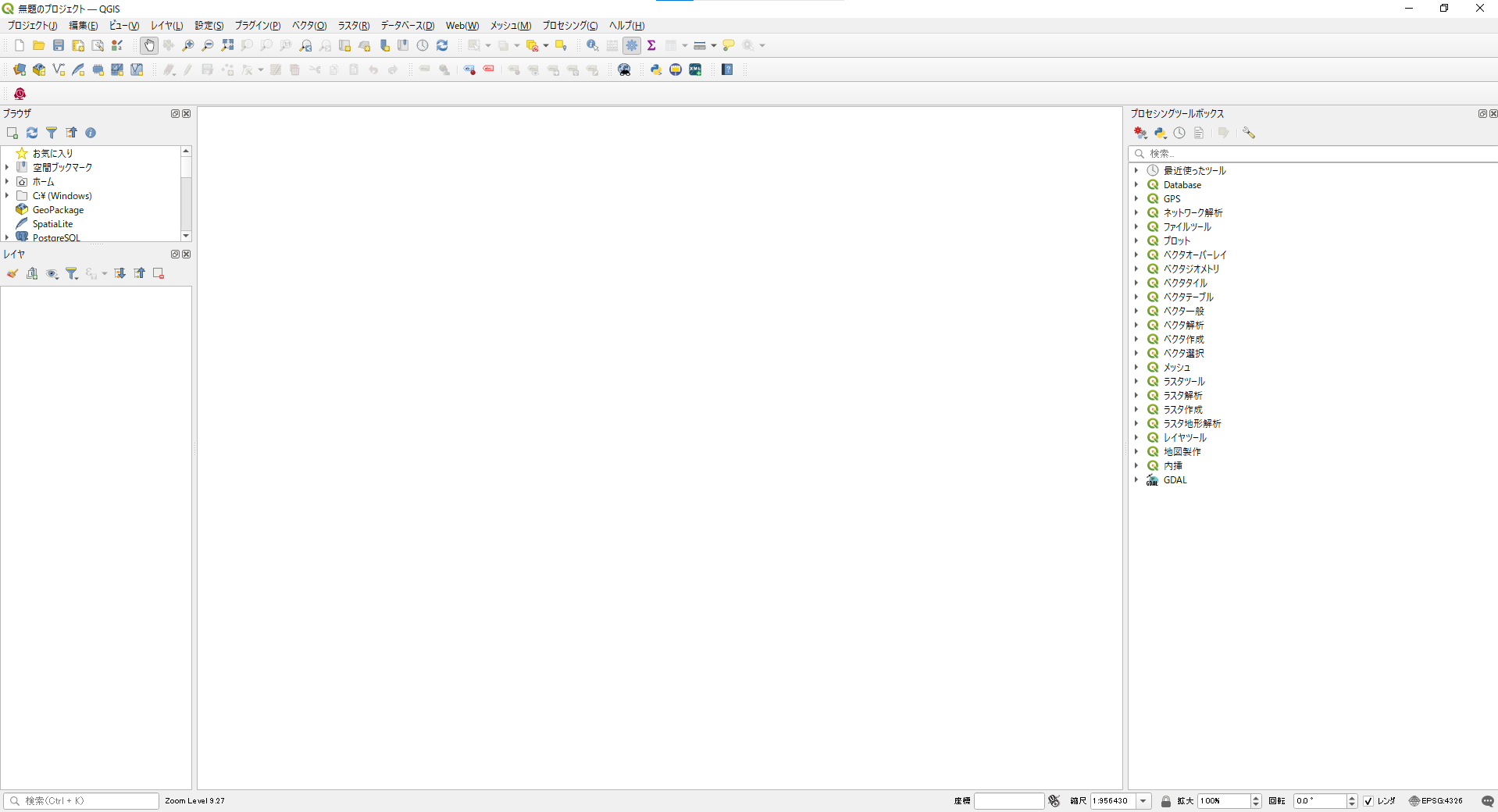

  2. QGISを立ち上げ、「新規プロジェクト」を開きます。

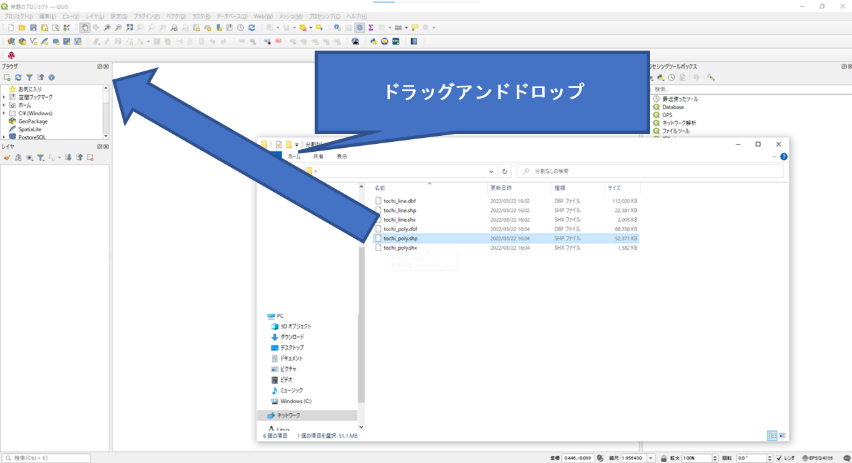

  3. 1で用意したデータをドラッグアンドドロップで開きます。

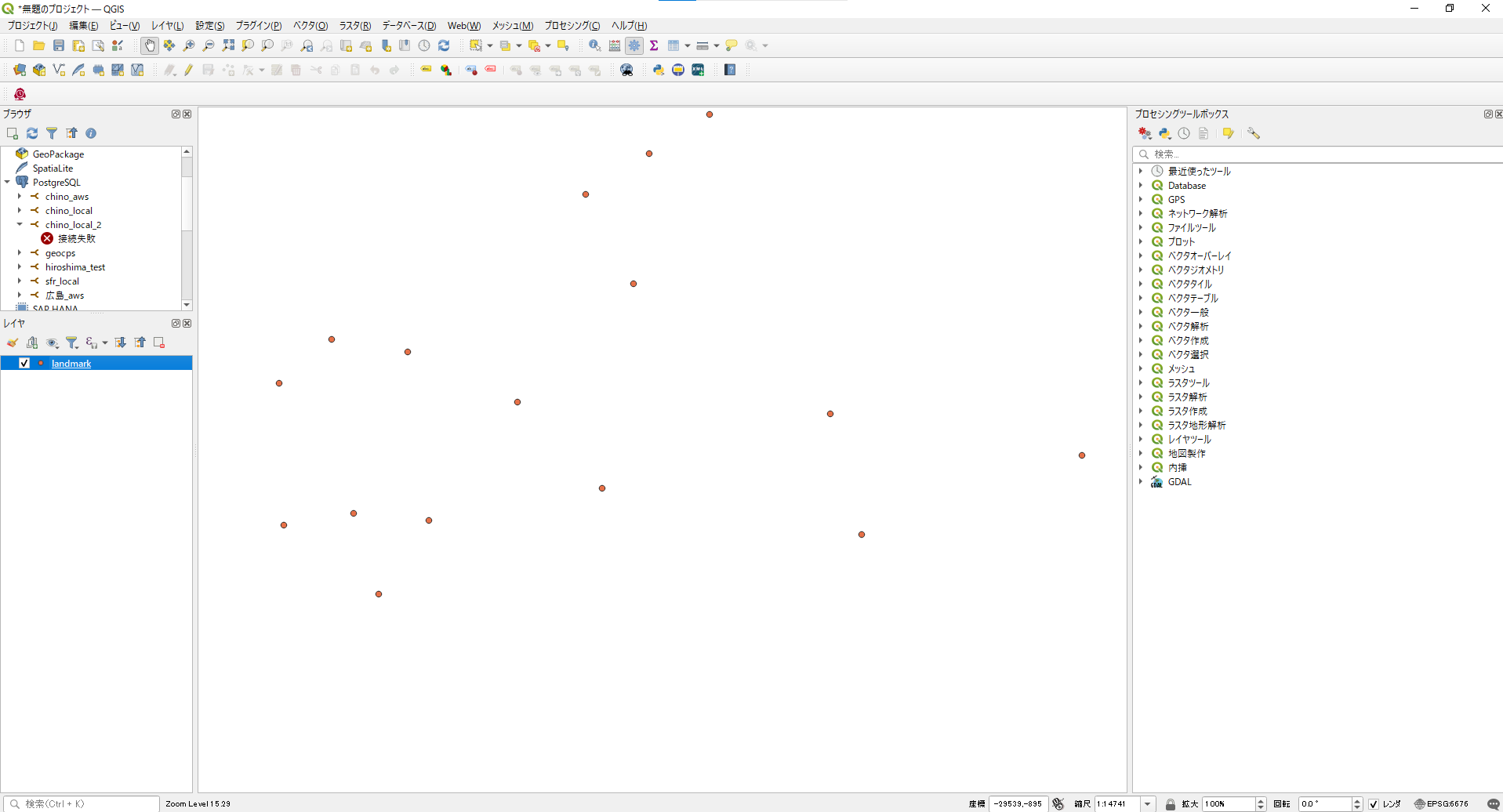

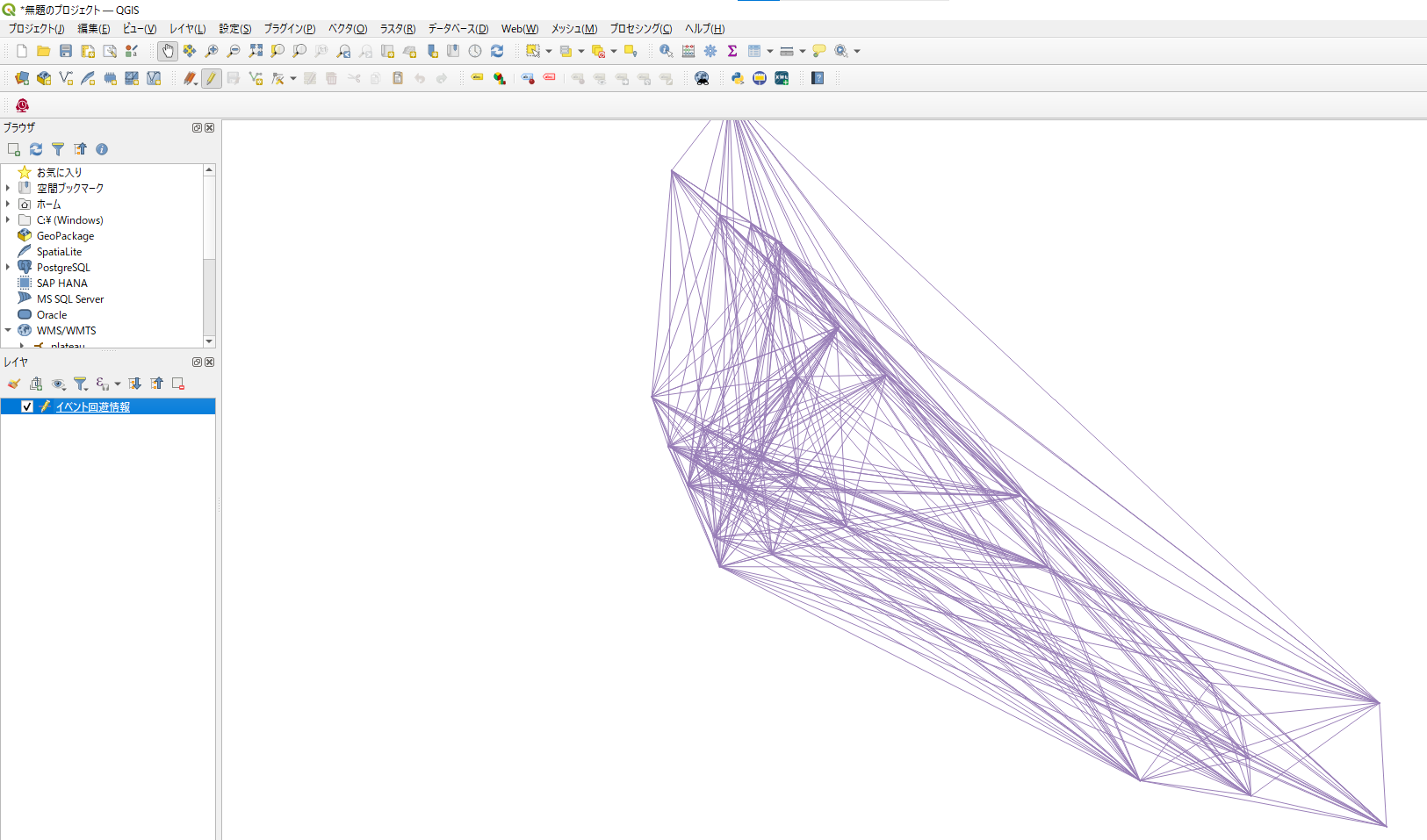

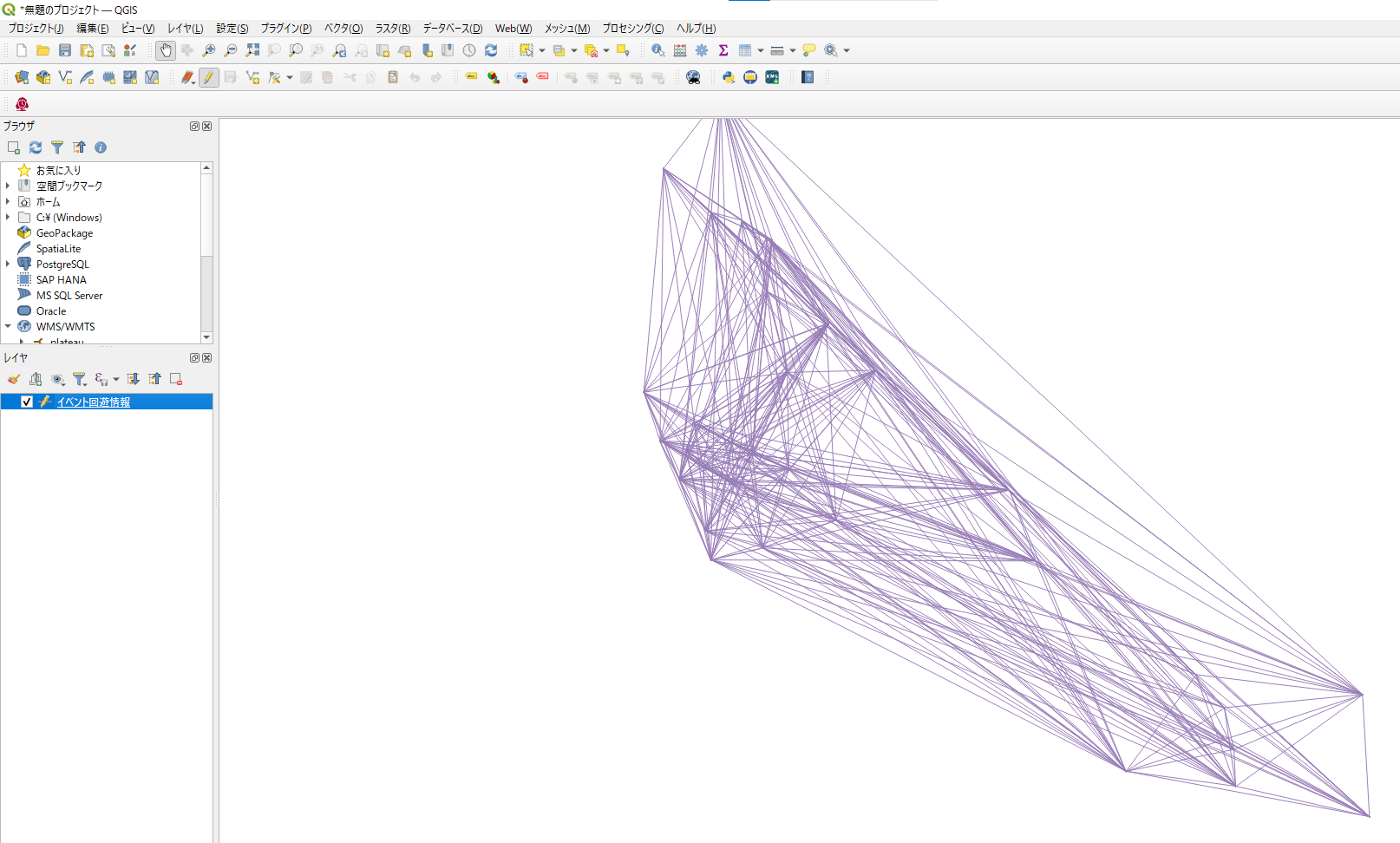

  4. 以下のように、取り込んだシェープファイルがレイヤに追加され、地図上に表示されます。

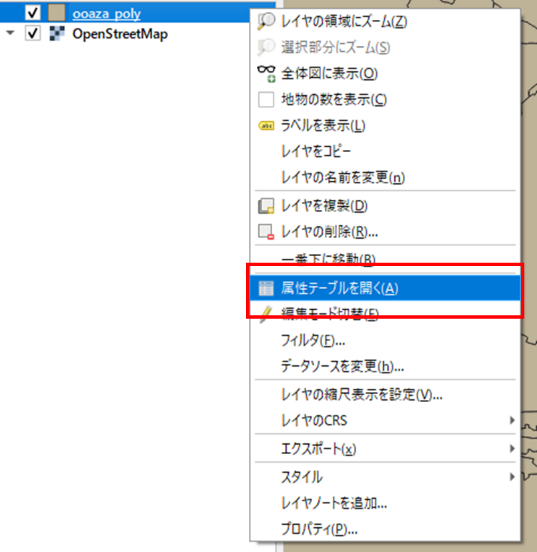

    テーブル定義に合わせて属性フィールドを編集します。レイヤを右クリックし、メニューから「属性テーブルを開く」をクリックします。

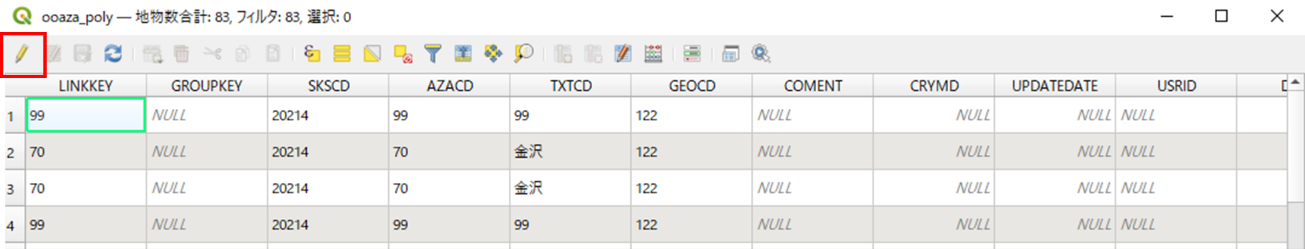

  5. 以下の通り属性テーブルが表示されますので、ヘッダ左端のボタンで編集モードへの切り替えを行ってください。

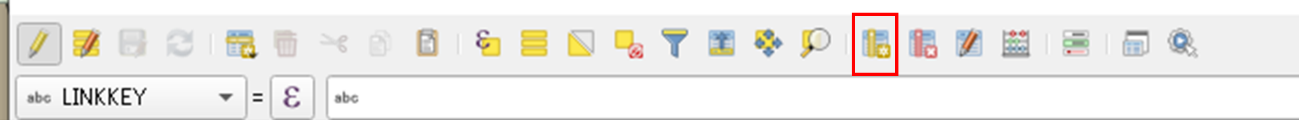

  6. フィールドを追加する場合、「フィールドを追加」をクリックし、開いた画面で追加するフィールド名とデータ型を設定します。

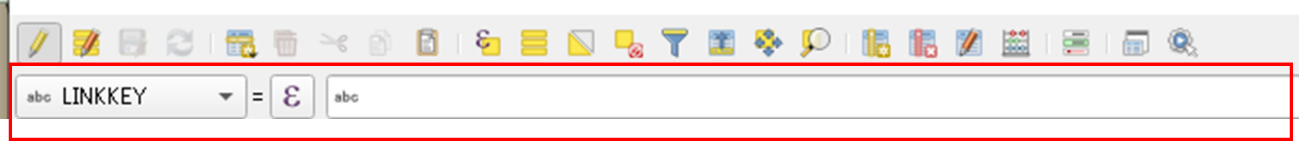

  7. フィールドにデータを一括で格納する場合、フィールド演算機能を利用します。

  8. データベースにデータを取り込みます。

    まずはデータベースの接続情報をQGISに登録します。

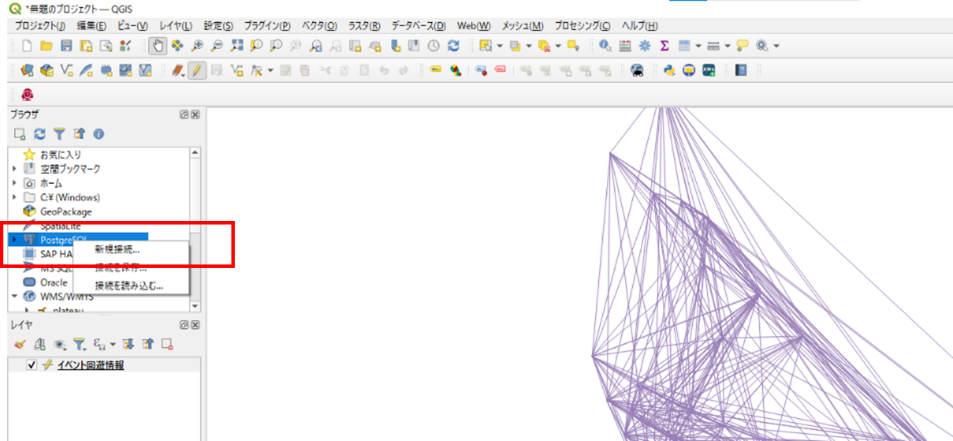

    「ブラウザ」ウィンドウから「PostgreSQL」を右クリックし、「新規接続」を押下します。

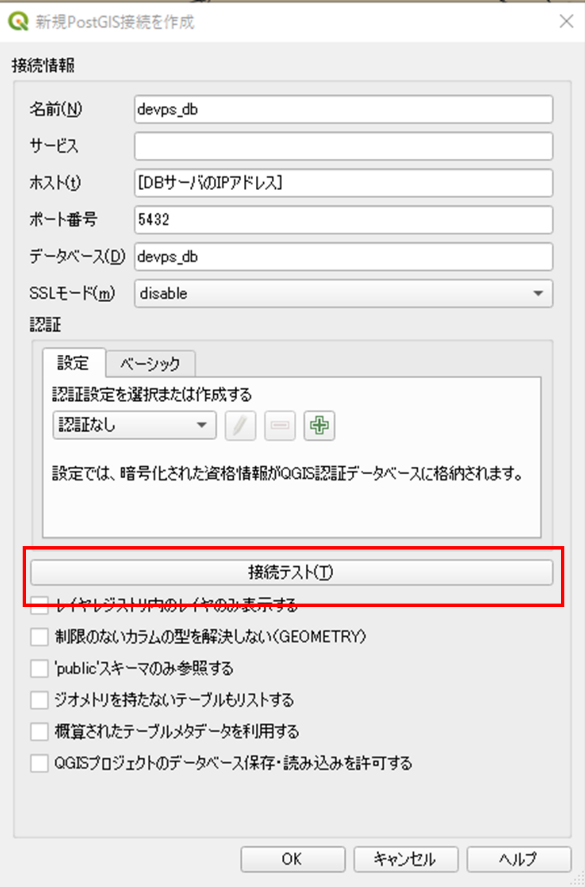

  9. データベースへの接続情報を入力します。

  • 名前：任意

  • ホスト：DBサーバのIPアドレス

  • ポート番号：DBのポート番号（デフォルト:5432）

  • データベース：データベース名

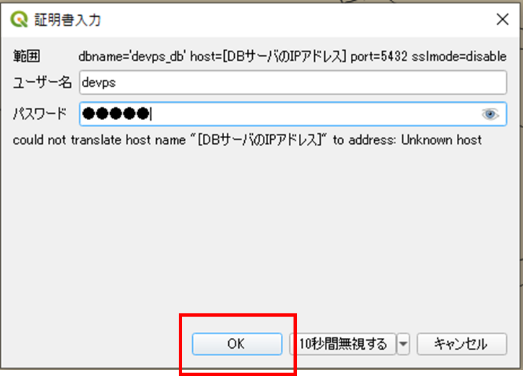

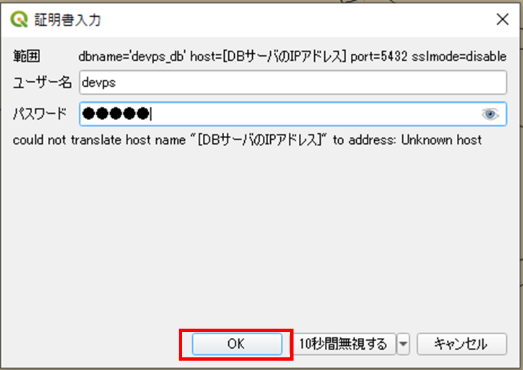

  1. 「接続テスト」を押下すると、以下のダイアログが開くので、DBに接続するユーザ名とパスワードを入力し、「OK」を押下します。

  2. 元の画面に戻り、接続に成功すると「接続に成功しました」のダイアログが表示されるので、「OK」を押下して接続情報を登録します。

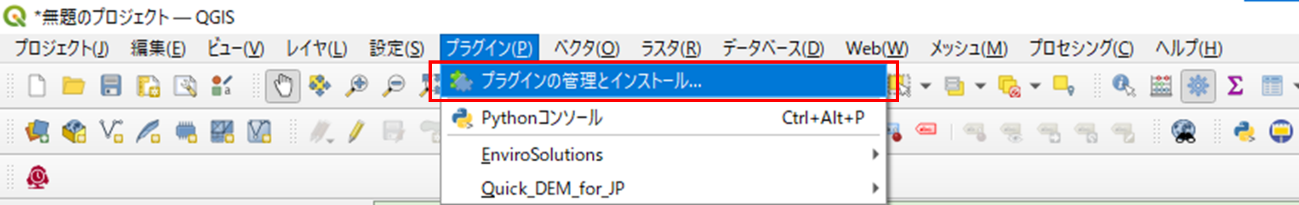

  3. ヘッダーメニューから「プラグイン」＞「プラグイン」の管理とインストールを押下します。

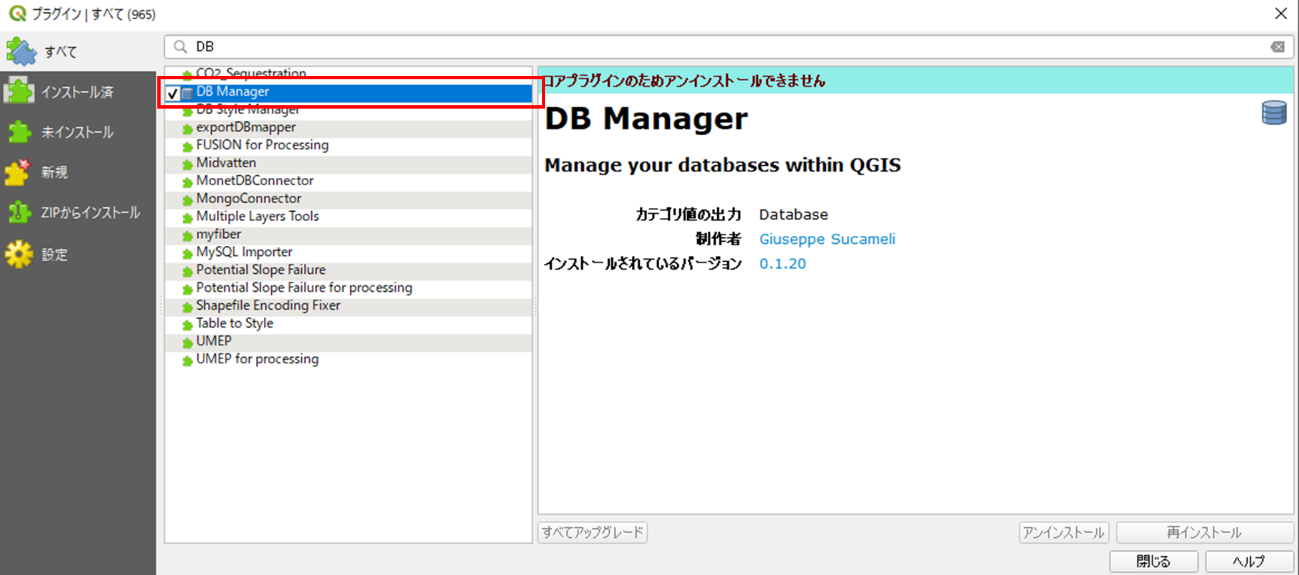

  4. 「DB」で検索し、DB Managerが未インストールの場合インストールして有効化します。

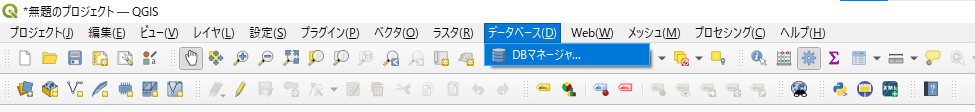

  5. 有効化されると、「データベース」> 「DBマネージャ」を開くことができるので開きます。

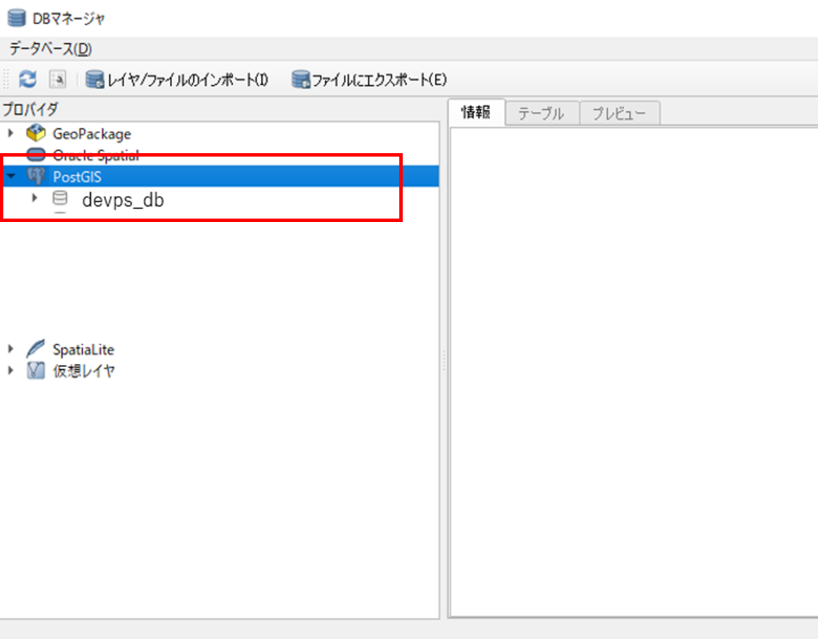

  6. 以下の通りウィンドウが開くので、「PostGIS」を展開します。

    先ほど追加した接続が表示されるので、右クリックします。

    ユーザ名とパスワードを入力し、OKを押下します。

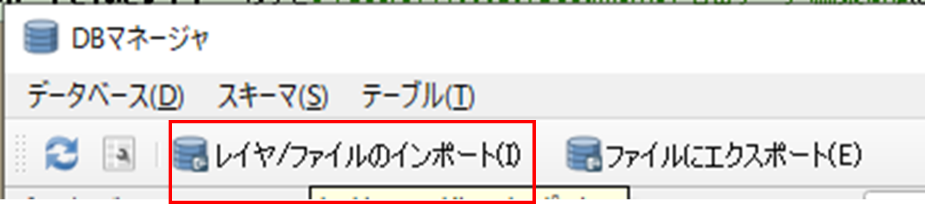

  7. DBマネージャーから「レイヤ/ファイルのインポート」を押下します。

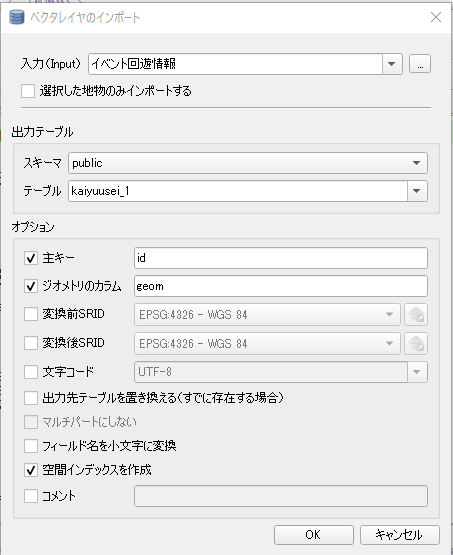

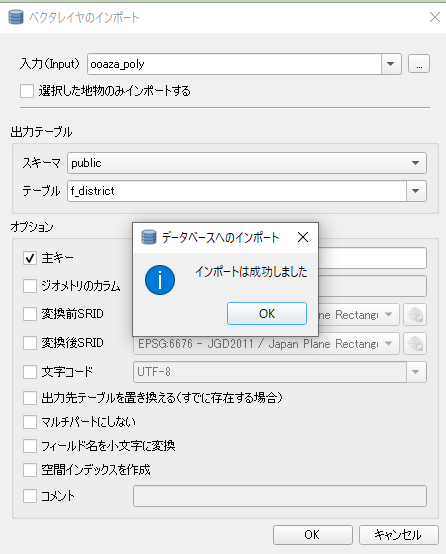

  8. 以下のダイアログが表示されます。

    「入力」で入力するレイヤを指定します。

    テーブルに、取り込み先となるテーブル名を入力します。

    主キー、ジオメトリのカラムに指定がなければ、チェックを入れデフォルト（id, geom）のままとしておきます。

    上書き更新する場合、「出力先テーブルを置き換える」にチェックを入れます。

    「空間インデックスを作成」にチェックを入れます。

    「OK」を押下すると、インポートが開始します。

    インポートが完了すると、「インポートは成功しました」のダイアログが表示されます。


6-4.テーブル項目定義（歩行空間ネットワークデータ）

  1. 歩行空間ネットワークデータ（ノード）

■ テーブル定義

テーブル名 node_3d

■ カラム定義

※ 経路探索機能で使用する最低限のカラムのみ記載。用途に応じてカラムは追加可能。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
geom ジオメトリ geometry

ポイント（3D）

座標系は平面直角座標系とすること
node_id ノードID varchar(40)

ノードを識別する一意のID.リンクの開始・終了ノードIDとの対応が必要.

Integer型に型変換可能な値とすること
  1. 歩行空間ネットワークデータ（リンク）

■ テーブル定義

テーブル名 link_3d

■ カラム定義

※ 経路探索機能で使用する最低限のカラムのみ記載。用途に応じてカラムは追加可能。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
geom ジオメトリ geometry

ポリライン（3D）

座標系は平面直角座標系とすること
link_id リンクID varchar(40)

リンクを識別する一意のID.

Integer型に型変換可能な値とすること
start_id 開始ID varchar(40)

リンクの開始点のノードID.

Integer型に型変換可能な値とすること
end_id 終了ID varchar(40)

リンクの終了点のノードID.

Integer型に型変換可能な値とすること
distance 距離 double precision

リンクの距離.

経路探索（健常者向け）で使用.
rt_struct 経路の構造 bigint

1: 車道と歩道の物理的な分離あり

2: 車道と歩道の物理的な分離なし

3: 横断歩道

4: 横断歩道の路面標示の無い道路の横断部

5: 地下通路

6: 歩道橋　（ペデストリアンデッキ含む）

7: 施設内通路

8: その他の経路の構造

99: 不明
route_type 経路の種別 bigint

1: 対応する属性情報なし

2: 動く歩道

3: 踏切

4: エレベーター

5: エスカレーター

6: 階段

7: スロープ

99: 不明
direction 方向性 bigint

1: 両方向

2: 起点より終点方向

3: 終点より起点方向

99: 不明
width 幅員 bigint

1: 1.0m 未満

2: 1.0m 以上～2.0m 未満

3: 2.0m以上～3.0m 未満

4: 3.0m 以上

99: 不明
vtcl_slope 縦断勾配 bigint

1: 5％以下

2: 5％より大きい（起点より終点が高い）

3: 5％より大きい（起点より終点が低い）

99: 不明
lev_diff 段差 bigint

1: 2 ㎝以下

2: 2 ㎝より大きい

99: 不明
tfc_signal 歩行者用信号機の有無 bigint

1: 歩行者用信号機なし

2: 歩車分離式信号機あり

3: 押しボタン式信号機あり

4: これら以外の信号機

99: 不明
tfc_s_type 歩行者用信号機の種別 bigint

1: 音響設備なし

2: 音響設備あり（音響用押しボタンなし）

3: 音響設備あり（音響用押しボタンあり）

4: これら以外の信号機

99: 不明
brail_tile 視覚障害者誘導用ブロック等の有無 bigint

1: 視覚障害者誘導用ブロック等なし

2: 視覚障害者誘導用ブロック等あり

99: 不明
elevator エレベーターの種別 bigint

1: エレベーターなし

2: エレベーターあり（バリアフリー対応なし）

3: エレベーターあり（車いす使用者対応）

4: エレベーターあり（視覚障害者対応）

5: エレベーターあり（車いす使用者、視覚障害者対応）

99: 不明
roof 屋根の有無 bigint

1: なし

2: あり

99: 不明

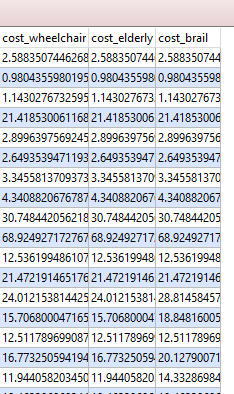

cost_wheelchair 車いす利用者向けコスト double precision

車いす利用者向け経路探索用コスト.

値はデータベース取込後、第10章の手順でセットすること.
cost_elderly 高齢者向けコスト double precision

高齢者・乳幼児向け経路探索用コスト.

値はデータベース取込後、第10章の手順でセットすること.
cost_brail 視覚障害者向けコスト double precision

視覚障害者向け経路探索用コスト.

値はデータベース取込後、第10章の手順でセットすること.

6-5.テーブル項目定義（地域統計情報）

  1. 町丁目界データ

■ テーブル定義

テーブル名 chochomokukai_erimane

■ カラム定義

※ 用途に応じてカラムは追加可能。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
geom ジオメトリ geometry マルチポリゴン型
s_name 町丁目名 varchar(100)

一意の町丁目名.

ダッシュボード表示時にgis_joint2テーブルと結合利用.
area_management_type エリアマネジメント団体種別名 varchar(100)
3dview_url 3D都市モデルビューワ連携URL text 使用しない
town_name 町名 text 検索用の町名を追加すること
block_name 丁名 text 検索用の丁名を追加すること
  1. 地価公示価格

■ テーブル定義

テーブル名 chika2

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
地点名 地点名 varchar(50)
和暦 和暦 varchar(20)
西暦 西暦 integer
地価 地価 integer
区分 区分 varchar(20)
エリア エリア varchar(20) group_typeテーブルの区分と対応

■ データサンプル

id 地点名 和暦 西暦 地価 区分 エリア
1 ○○東5-1 平成30年 2018 473000 商業地 キタ
2 ○○東5-1 令和元年 2019 506000 商業地 キタ
3 ○○南5-9 平成30年 2018 2080000 商業地 ミナミ
4 ○○南5-9 令和元年 2019 2160000 商業地 ミナミ
  1. 町丁目別統計項目

■ テーブル定義

テーブル名 gis_joint2

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
地点名 地点名 varchar(50)

町丁目名.

chochomokukai_erimaneのs_nameと対応.
エリアマネジメント エリアマネジメント varchar(50) group_typeテーブルの区分と対応
カテゴリ カテゴリ varchar(50) 統計項目
和暦 和暦 varchar(10) 統計年度（和暦）
西暦 西暦 integer 統計年度（西暦）
数 数 integer 統計値

■ データサンプル

id 地点名 エリアマネジメント カテゴリ 和暦 西暦 数
1 東町 ヒガシ 人口 R4 2022 1780
2 東町 ヒガシ 人口 R3 2021 1801
3 東町 ヒガシ 世帯 R4 2022 904
4 東町 ヒガシ 世帯 R3 2021 900
5 東町 ヒガシ 事業所 H28 2016 99
6 東町 ヒガシ 事業所 H26 2014 99
7 東町 ヒガシ 単身世帯 R4 2022 421
8 西町 ニシ 人口 R4 2022 1860
9 西町 ニシ 人口 R3 2021 1879
10 西町 ニシ 世帯 R4 2022 1271
11 西町 ニシ 世帯 R3 2021 1280
12 西町 ニシ 事業所 H28 2016 218
13 西町 ニシ 事業所 H26 2014 223
14 西町 ニシ 単身世帯 R4 2022 865
  1. エリアマネジメント団体の認知度

■ テーブル定義

テーブル名 erimane_ninchido

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
エリア エリア varchar(50)
和暦 和暦 varchar(10)
西暦 西暦 integer
認知度 認知度 numeric

■ データサンプル

id エリア 和暦 西暦 認知度
1 キタ R4 2022 0.3
2 キタ R5 2023 0.35
3 ミナミ R4 2022 0.3
4 ミナミ R5 2023 0.35
5 ナカ R4 2022 0.3
6 ナカ R5 2023 0.35
  1. 駅利用者数

■ テーブル定義

テーブル名 station_users

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
会社名 会社名 varchar(50)
年 年 varchar(5)
利用者数 利用者数 integer

■ データサンプル

id 会社名 年 利用者数
1 ○○電鉄 2017 29097
2 ○○電鉄 2018 30122
3 ○○電鉄 2019 32791
4 ○○電鉄 2020 16550
5 ××鉄道 2017 154338
6 ××鉄道 2018 154238
7 ××鉄道 2019 154184
8 ××鉄道 2020 101090
  1. 商圏調査の支持率

■ テーブル定義

テーブル名 syokencyosa_shijiritsu

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
商圏エリア 商圏エリア varchar(50)
割合 割合 Double precision %

■ データサンプル

id 商圏エリア 割合
1 ●●町 44.4
2 ■■町 32.2
3 ×山 15.1
4 ○○市役所周辺 4.1
5 ○○駅前 4.2

  1. 商業施設

■ テーブル定義

テーブル名 syogyoshisetsu

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
店舗名 店舗名 varchar(100)
住所 住所 varchar(100)
開設年 開設年 integer
店舗面積 店舗面積 integer

■ データサンプル

id 店舗名 住所 開設年 店舗面積
1 ○○百貨店 xx区○○町12-1 1999 40825
2 ●●マート xx区■■町1-4 2013 10357
3 ××シティ ○○区△△町4-2 2016 7788
  1. 自治体全体の統計値

■ テーブル定義

テーブル名 region_summary

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
カテゴリ カテゴリ text

以下のいずれかで設定すること.

・人口

・世帯数

・駅利用者数まとめ

・事業所数

・従業者数

・公示地価

総合評価の算出処理で使用するので、すべてのカテゴリを設定すること.
和暦 和暦
西暦 西暦 integer
値 値 double precision 統計値

■ データサンプル

id カテゴリ 和暦 西暦 値
1 人口 R3 2021 1189149
2 人口 R4 2022 1187049
3 世帯数 R3 2021 575232
4 世帯数 R4 2022 578741
5 駅利用者数まとめ R1 2019 363226
6 駅利用者数まとめ R2 2020 269578
7 事業所数 H26 2014 55733
8 事業所数 H28 2016 53327
9 従業者数 H26 2014 599407
10 従業者数 H28 2016 581331
11 公示地価 R3 2021 525312.5
12 公示地価 R4 2022 541750

  1. 総合評価

■ テーブル定義

テーブル名 sougou_hyouka_result

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
カテゴリ カテゴリ text

以下のいずれかで設定すること.

・人口

・世帯数

・駅利用者数まとめ

・事業所数

・従業者数

・公示地価

・総合評価

すべてのカテゴリを設定すること.
年度 年度 integer
全体比較 全体比較 double precision
過去比較 過去比較 double precision

■ データサンプル

id カテゴリ 年度 全体比較 過去比較
1 人口 2022 3.022594 2.999128
2 世帯数 2022 2.997356 3.016077
3 駅利用者数まとめ 2022 2.59621 1.895085
4 事業所数 2022 3.116334 3.000
5 従業者数 2022 3.303411 3.000
6 公示地価 2022 3.091724 3.122362
7 総合評価 2022 3.021272 2.838775

6-6.テーブル項目定義（回遊性）

  1. 回遊分析結果（年齢）

■ テーブル定義

テーブル名 kaiyu_jinryu_nenrei_1

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
項目 項目 varchar(50)
人数 人数 double preciion
割合 割合 double preciion 同じ回数で合計1.0となるように設定
回数 回数 integer 分析回数を設定すること. 1,2,3,…
項目id 項目id integer 項目に対応する一意のID

■ データサンプル

id 項目 人数 割合 回数 項目id
1 20歳未満 16 0.06015 1 1
2 20代 33 0.12406 1 2
6 20歳未満 10 0.045662 2 1
7 20代 30 0.136986 2 2

  1. 回遊分析結果（性別）

■ テーブル定義

テーブル名 kaiyu_jinryu_seibetsu_1

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
性別 性別 varchar(20)
人数 人数 double preciion
割合 割合 double preciion 同じ回数で合計1.0となるように設定
回数 回数 integer 分析回数を設定すること. 1,2,3,…

■ データサンプル

id 性別 人数 割合 回数
1 男性 126 0.473684 1
2 女性 136 0.511278 1
3 その他 4 0.015038 1
4 男性 96 0.438356 2
  1. 回遊分析結果（人数）

■ テーブル定義

テーブル名 kaiyu_jinryu_ninzuu_1

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
日付 日付 Date
利用者数 利用者数 integer
回数 回数 integer 分析回数を設定すること. 1,2,3,…

■ データサンプル

id 日付 利用者数 回数
1 2022/2/21 63 1
2 2022/2/22 87 1
・・・
15 2022/3/7 98 2
16 2022/3/8 95 2

  1. 回遊分析結果（地域）

■ テーブル定義

テーブル名 kaiyu_jinryu_chiiki_1

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
住所 住所 varchar(50)
人数 人数 double preciion
割合 割合 double preciion 同じ回数で合計1.0となるように設定
回数 回数 integer 分析回数を設定すること. 1,2,3,…

■ データサンプル

id 住所 人数 割合 回数
1 ○○市中区 25 0.093985 1
2 ○○市西区 28 0.105263 1
・・・
11 ○○市中区 25 0.114155 2

  1. 回遊分析結果（歩数）

■ テーブル定義

テーブル名 kaiyu_jinryu_hosuu_1

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○ 一意のID
日付 日付 date
歩数 歩数 integer
天気 天気 varchar(20)
最低気温 最低気温 double precision
最高気温 最高気温 double precision
回数 回数 integer 分析回数を設定すること. 1,2,3,…

■ データサンプル

id 日付 歩数 天気 最低気温 最高気温 回数
1 2022/2/21 456150 晴雪 -0.8 7.3 1
2 2022/2/22 630695 晴雪 -0.8 7.6 1
15 2022/3/7 608957 曇り 1 11 2
16 2022/3/8 644313 晴れ 2 14 2

  1. 回遊性情報（移動データ）

■ テーブル定義

※ numberには分析回数が入る。

※ 分析回数が追加されるごとにテーブルを新規登録すること。

テーブル名 kaiyuusei_{number}

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
geom ジオメトリ

Geometry

(MultiLineString)
移動経路 移動経路 varchar(254)
合計 合計 double precision
orig_fid orig_fid integer
shape_leng shape_leng double precision
距離 距離 double precision
  1. 人気スポット（点データ）

■ テーブル定義

※ numberには分析回数が入る。

※ 分析回数が追加されるごとにテーブルを新規登録すること。

テーブル名 accessspot_{number}

■ カラム定義

※ カラム内容は固定。

カラム名 カラム論理名 型 必須 主キー 備考
id ID integer ○ ○

一意のID

QGISから取り込んだ際に採番するため、元データには設定不要
スポット名 スポット名 varchar(254)
合計 合計 double precision
latitiude 緯度 double precision WGS84(EPSG:4326)
longitute 経度 double precision WGS84(EPSG:4326)

6-7.テーブル項目定義（テーマ設定系テーブル）

  1. ログインユーザ

ユーザ管理用のマスタテーブル。

■テーブル定義

テーブル名 login_user

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 ユーザID user_id serial Yes(PK)
2 ログインID login_id charactervarying(50) Yes
3 パスワード password charactervarying(1024) Yes
4 権限 role charactervarying(10) Yes user : 地域住民ユーザ,erimane : エリアマネジメント団体ユーザ,admin : エリアマネジメント団体管理者、システム管理者
5 ユーザ名 user_name charactervarying(100)
6 メールアドレス mail_address charactervarying(255)
  1. テーマ情報

テーマ管理用のマスタテーブル。テーマ_グラフ・リスト関連テーブルの設定も合わせて必須となります。

■テーブル定義

テーブル名 theme

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 テーマID theme_id integer Yes(PK)
2 テーマ名称 theme_name charactervarying(100)
3 テーマグループ名称 theme_group_name charactervarying(100)
4 表示順 disp_order integer
5 公開フラグ publish_flag character(1) 1:公開,0:非公開
6 投稿機能有効フラグ post_flag character(1) 1:有効,0:無効
7 案内文言 information_text text
8 テーマ内切替フラグ switch_flag character(1) 1:有効,0:無効
非対応の為0固定
9 テーマ内切替項目取得SQL switch_query text Null固定
10 切替項目名カラム名 switch_item_name_column_name charactervarying(256) Null固定
11 切替項目値カラム名 switch_item_value_column_name charactervarying(256) Null固定
12 切替項目プレースホルダ名 switch_placeholder_name charactervarying(256) Null固定
13 切替項目プレースホルダデフォルト値 switch_placeholder_default_value charactervarying(256) Null固定
  1. レイヤ情報

レイヤ管理用のマスタテーブル。

■テーブル定義

テーブル名 layer

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 レイヤID layer_id integer Yes(PK)
2 レイヤ種別 layer_type integer 0:一般レイヤ,1:投稿レイヤ,2:エリアマネジメント・イベント活動レイヤ
3 レイヤ名称 layer_name charactervarying(100)
4 レイヤ設定 layer_settings text レイヤのカタログ定義をJSON形式で保持.フォーマットはterriaJSの仕様に従う.
5 アイコン画像パス icon_path text 投稿レイヤまたはエリアマネジメント・イベント活動レイヤのみ.アイコン画像の参照用パス.
6 プレースホルダフラグ placeholder_flag character(1) 0固定
  1. レイヤ参照元テーブル情報

レイヤソース管理用のマスタテーブル。 レイヤソースを定義することで管理者画面からグラフ・リストの作成が可能になります。合わせてレイヤソースフィールドテーブルの設定が必須です。

■テーブル定義

テーブル名 layer_source

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 ソースID source_id integer Yes(PK)
2 レイヤID layer_id integer 対象のレイヤID
3 テーブル名 table_name text レイヤソースとなるテーブル名
  1. レイヤ参照元フィールド情報

レイヤソースフィールド管理用のマスタテーブル。 レイヤソースで定義したテーブルのフィールド定義を行います。

■テーブル定義

テーブル名 layer_source_field

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 フィールドID field_id integer Yes(PK)
2 ソースID source_id integer
3 フィールド名 field_name text テーブルの物理エンティティ名
4 エイリアス alias text テーブルの論理エンティティ名
  1. 投稿レイヤアイコンパス設定情報

投稿レイヤのアイコン関連テーブル。 項目値に応じたアイコン画像の出し分けが行えます。

■テーブル定義

テーブル名 post_layer_icon_path

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 ID id serial Yes(PK)
2 レイヤID layer_id integer Yes 投稿レイヤの対象のレイヤIDを指定.
3 アイコンパス image_path text post-icon-1.png~post-icon-10.pngの指定が可能.
格納場所はapplication.propertiesで設定済みのapp.billboard.icons.rootpathを起点とする.
4 判定値 judgment_value text アイコンを表示する際の項目判定値.customconfig.jsonのpostLayerSelectOptionで固定選択項目と合わせて設定.
  1. グラフ・リスト情報

グラフ・リストの設定管理テーブル。

高度な設定を要する為、レイヤソーステーブル及び、レイヤソースフィールドテーブルで設定を行うことで管理者画面からグラフ・リストの作成が行えます。 SE設定の場合、グラフ・リスト設定項目値テーブルと合わせて設定が必要です。

■テーブル定義

テーブル名 graph_list

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 グラフ・リストID graph_id integer Yes(PK)
2 グラフ・リストタイプID graph_type_id integer Yes 1:複合グラフ
2:円グラフ
3:棒グラフ
4:線グラフ
5:リスト(テーブル)
6:単一リスト
3 グラフ名称 graph_name charactervarying(100)
4 クエリテキスト query_text text データ取得用のSQL文
5 編集フラグ edit_flag character(1) 1:編集可能,0:編集不可
DBから設定する場合0固定
6 ソースID source_id integer DBから設定する場合Null固定
7 プレースホルダフラグ placeholder_flag character(1) DBから設定する場合0固定
  1. グラフ・リストタイプ情報

グラフ・リストのマスタテーブル。 変更不可のマスタテーブルです。

■テーブル定義

テーブル名 graph_list_type

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 グラフ・リストタイプID graph_type_id integer Yes(PK) 1:複合グラフ
2:円グラフ
3:棒グラフ
4:線グラフ
5:リスト(テーブル)
6:単一リスト
2 グラフ・リストタイプ名称 graph_type_name charactervarying(100)
3 編集フラグ edit_flag character(1)
4 グラフ・リストタイプ毎の雛形SQL default_query_text text

9.グラフ・リストテンプレート設定項目

グラフ・リストのマスタテーブル。 変更不可のマスタテーブルです。

■テーブル定義

テーブル名 graph_list_template_settings

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 グラフ・リストタイプID graph_type_id integer Yes(PK) 1:複合グラフ
2:円グラフ
3:棒グラフ
4:線グラフ
5:リスト(テーブル)
6:単一リスト
2 項目ID item_id integer Yes(PK)
3 属性名 attribute_name charactervarying(100)
4 属性タイプ attribute_type integer
5 設定項目の名称 display_name charactervarying(100)
6 表示タイプ display_type integer
7 グループタイプ group_type integer 未使用
8 プレースホルダフラグ placeholder_flag character(1)
  1. グラフ・リストテンプレート設定項目値

グラフ・リストテーブルで追加したグラフ・リストの表示設定を管理します。

■テーブル定義

テーブル名 graph_list_template_val

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 グラフ・リストID graph_id integer Yes(PK) 対象のグラフ・リストIDを指定
2 項目ID item_id integer Yes(PK) 対象のグラフ・リスト設定項目の項目IDを指定
3 項目値 item_value text

■高度な設定について

グラフ・リスト毎に表示設定が行えます。項目値の設定例を下記に示します。

item_idに「※」があるものは必須の設定値です。

■複合グラフ

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
※1 1 (複合)棒グラフ Y軸 カラム名 y1_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
※2 1 (複合)X軸 カラム名 x_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
※3 1 (複合)折れ線グラフ Y軸 カラム名 y2_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
4 1 (複合)棒グラフ Y軸最大値 100 数値
5 1 (複合)棒グラフ Y軸最最小値 0 数値
6 1 (複合)折れ線グラフ Y軸最大値 100 数値
7 1 (複合)折れ線グラフ Y軸最小値 0 数値
8 1 (複合)棒グラフ Y軸ステップサイズ 10 数値
9 1 (複合)折れ線グラフ Y軸ステップサイズ 10 数値
10 1 (複合)棒グラフ Y軸単位 人 文字列
11 1 (複合)折れ線グラフ Y軸単位 円 文字列
12 1 (複合)棒グラフ 背景色 #696969 文字列 16進数カラーコード文字列
13 1 (複合)折れ線グラフ 背景色 #696969 文字列 16進数カラーコード文字列
14 1 (複合)棒グラフ 線色 #696969 文字列 16進数カラーコード文字列
15 1 (複合)折れ線グラフ 線色 #696969 文字列 16進数カラーコード文字列
16 1 (複合)折れ線グラフ Y軸ラベル yラベル 文字列
17 1 (複合)棒グラフ Y軸ラベル ｙラベル 文字列
18 1 (複合)X軸 ラベル xラベル 文字列

■円グラフ

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
※1 2 円グラフ データ カラム名 data_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
※2 2 円グラフ ラベル カラム名 label_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
3 2 円グラフ データ 単位 人 文字列
4 2 円グラフ 背景色一覧 #696969,#696969 文字列 16進数カラーコード文字列（カンマ区切り）
5 2 円グラフ ラベル背景色対応一覧 {"飲食": "#02fafa"} 指定のObject形式{"ラベル値":"カラーコード"}

■棒グラフ

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
※1 3 棒グラフ Y軸 カラム名 y_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
※2 3 棒グラフ X軸 カラム名 x_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
3 3 棒グラフ Y軸最大値 100 数値
4 3 棒グラフ Y軸最最小値 0 数値
5 3 棒グラフ Y軸ステップサイズ 10 数値
6 3 棒グラフ Y軸単位 人 文字列
7 3 棒グラフ 背景色 #696969 文字列 16進数カラーコード文字列
8 3 棒グラフ 線色 #696969 文字列 16進数カラーコード文字列
9 3 棒グラフ Y軸ラベル yラベル 文字列
10 3 棒グラフ X軸 ラベル xラベル 文字列
11 3 棒グラフ 方向 vertical 文字列 「vertical」または「horizontal」

■線グラフ

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
※1 4 線グラフ Y軸 カラム名 y_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
※2 4 線グラフ X軸 カラム名 x_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定
3 4 線グラフ Y軸最大値 100 数値
4 4 線グラフ Y軸最最小値 0 数値
5 4 線グラフ Y軸ステップサイズ 10 数値
6 4 線グラフ Y軸単位 人 文字列
7 4 線グラフ 背景色 #696969 文字列 16進数カラーコード文字列
8 4 線グラフ 線色 #696969 文字列 16進数カラーコード文字列
9 4 線グラフ Y軸 ラベル yラベル 文字列
10 4 線グラフ X軸 ラベル xラベル 文字列

■リスト(表形式)

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
1 5 リスト選択オプション single 文字列 「single」または「multiple」
※2 5 リスト対象カラム一覧 {"list1_column_name":1} 指定のObject形式{"カラム名":表示順} グラフ・リストテーブルのクエリテキストから対応するカラムを指定
3 5 リンク対象カラム一覧 {"list3_column_name":"添付ファイル"} 指定のObject形式{"リンクカラム名":"リンク表示名"} グラフ・リストテーブルのクエリテキストから対応するカラムを指定
4 5 列幅の自動調整 0 数値 有効の場合「1」 、 無効の場合「0」

■単一リスト(集計値)

item_id graph_type_id display_name item_value(例) 設定可能な形式 備考
※1 6 単一リスト表示カラム single_list_column_name 文字列 グラフ・リストテーブルのクエリテキストから対応するカラムを指定

※画面から追加したグラフ・リストに対して高度な設定を加えた場合、グラフ・リストテーブルの編集フラグを「0」にする必要があります。

  1. テーマ_レイヤ関連情報

テーマに搭載するレイヤを管理します。

■テーブル定義

テーブル名 theme_layer

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 テーマID theme_id integer Yes(PK)
2 レイヤID layer_id integer Yes(PK)
3 表示順 disp_order integer
4 投稿フラグ post_flag character(1) 1:有効0:無効
※エリアマネジメント・イベント活動及び投稿レイヤは1テーマに対し1レイヤのみ投稿機能を有効にする事ができます。
  1. テーマ_グラフ・リスト関連情報

テーマに搭載するグラフ・リスト及びViewerを管理します。

■テーブル定義

テーブル名 theme_graph_list

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 テーマID theme_id integer Yes(PK)
2 グラフID graph_id integer Yes(PK) 対象グラフ・リストのgraph_idを指定. ※3DViewerの場合は「0」固定
3 左上座標(X) top_left_x integer 画面上のグリッド座標. ※3DViewerの場合は「4」固定
ダッシュボード側：0~3
3DViewer側：4~11
4 左上座標(Y) top_left_y integer 画面上のグリッド座標.※3DViewerの場合は「0」固定
5 パネル幅 panel_width integer 画面上のグリッド数. ※3DViewerの場合は「8」固定
ダッシュボード側：1~4
3DViewer側：1~8
6 パネル高さ panel_height integer 画面上のグリッド数. ※3DViewerの場合は「22」固定

■SE設定時の注意事項

ダッシュボード画面では横12分割、縦22分割のグリッドを使用して3DViewer及びグラフ・リストの表示配置を行っています。 テーマを追加した際は必ず3DViewerの配置設定が必須の為、注意してください。その他の各種グラフ・リストについては管理者画面から搭載の設定が行えます。

  1. レイヤ_グラフ・リスト連携情報

レイヤ及びグラフ・リストの連携設定を管理します。

■テーブル定義

テーブル名 layer_graph_cooporation

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 連携ID cooperation_id integer Yes(PK)
2 連携種別 cooperation_type integer 0:フォーカス
1:データ絞込
2:レイヤ切替
3:データ絞込（シングルリスト→リスト）
4:スタイル切替
3 連携オプション cooperation_option text 連携オプションをJSON形式で定義
4 レイヤID layer_id integer Yes
5 グラフID graph_id integer Yes

・cooperation_type=0ではグラフ・リスト→3DVIEWERへ連携し地点のフォーカス及び属性表示が行えます。

・cooperation_type=1では3DVIEWER→グラフ・リストへ連携しグラフのハイライト表示、またはリストの外部フィルタリングが行えます。

・cooperation_type=2ではシングルリスト(集計値)→3DVIEWERへ連携しレイヤの切替が行えます。

・cooperation_type=3ではシングルリスト(集計値)→リスト(表)へ連携し外部フィルタリングが行えます。

※layer_idに連携対象のグラフ・リストIDを指定してください。

・cooperation_type=4では円グラフ→建物モデルへ連携しスタイル色の切替が行えます。

※建物モデルの連携はcompositeで表示している場合は対象外となります。

■SE設定時の注意事項

連携オプションは指定のJSON形式でのみ設定可能です。

設定例

{
 "featureAttributeName":"parent_activity_id",
 "featureAttributeColumnName":"parent_activity_id",
 "longitudeColumnName":"lon",
 "latitudeColumnName":"lat"
}

連携オプションとフィールドの対応について以下に示します。◎は必須の設定項目です。

cooperation_type=0 cooperation_type=1 cooperation_type=2 cooperation_type=3 cooperation_type=4
featureAttributeName ◎ ◎ ◎
featureAttributeColumnName ◎ ◎ ◎
longitudeColumnName ◎
latitudeColumnName ◎
heightColumnName 〇
queryParameterName ◎
queryString 〇
※queryStringかqueryStringColumnName何れか必須
queryStringColumnName 〇
※queryStringかqueryStringColumnName何れか必須
columnName ◎
searchColumnName ◎

各フィールドの詳細を以下に示します。

名称 フィールド名 型 詳細
フィーチャ属性名 featureAttributeName string レイヤ側の連携判定時に使用する属性名を指定する.
フィーチャ属性カラム名 featureAttributeColumnName string グラフ・リスト側の連携判定時に使用する属性と対応するカラム名を指定する.
経度カラム名 longitudeColumnName string グラフ・リスト側の連携時に使用する経度のカラム名を指定する.
緯度カラム名 latitudeColumnName string グラフ・リスト側の連携時に使用する緯度のカラム名を指定する.
高さカラム名 heightColumnName string グラフ・リスト側の連携時に使用する高さのカラム名を指定する.
クエリ文字列パラメータ名 queryParameterName string グラフ・リスト側の連携時に使用するパラメータ名を指定する.
クエリ文字列 queryString string グラフ・リスト側の連携時に使用するパラメータ値を指定する.
クエリ文字列カラム名 queryStringColumnName string グラフ・リスト側の連携時に使用するパラメータ値のカラム名を指定する.
検索元カラム名 columnName string グラフ・リスト側の連携時に使用する検索元のカラム名を指定する.
検索先カラム名 searchColumnName string グラフ・リスト側の連携時に使用する検索先のカラム名を指定する.

6-8.テーブル項目定義（投稿系テーブル）

  1. エリアマネジメント・イベント活動情報

■テーブル定義

テーブル名 activity

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 活動ID activity_id integer Yes(PK)
2 ジオメトリ geom geometry(POINT,3857) Yes
3 地域活動種別ID activity_type integer Yes
4 エリアマネジメント団体種別ID group_type integer Yes
5 開始日時 start_date_and_time timestamp
6 終了日時 end_date_and_time timestamp
7 活動名 activity_name text
8 活動場所 activity_place text
9 活動内容 activity_content text
10 参加者数 participants_count integer
11 備考 remarks text
12 親活動ID parent_activity_id integer
13 投稿ユーザID post_user_id integer
14 公開フラグ publish_flag character(1) 1:公開0:非公開
15 作成日時 insert_time timestamp
16 更新日時 update_time timestamp
  1. エリアマネジメント・イベント活動種別

※変更不可のマスタテーブル

■テーブル定義

テーブル名 activity_type

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 id id serial Yes(PK)
2 地域活動種別名 type_name text
  1. エリアマネジメント・イベント活動ファイル

■テーブル定義

テーブル名 attachements

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 id id serial Yes(PK)
2 活動ID activity_id integer Yes
3 添付ファイル名 attachment_file_name text
4 作成された日時 created timestamp
  1. エリアマネジメント・イベント活動グループ種別

■テーブル定義

テーブル名 group_type

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 id id serial Yes(PK)
2 エリアマネジメント団体種別名 type_name text
  1. 投稿レイヤフィーチャ情報

■テーブル定義

テーブル名 post_layer_feature

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 フィーチャID feature_id integer Yes(PK)
2 レイヤID layer_id integer Yes
3 公開フラグ publish_flag character(1) 1:公開0:非公開
4 ジオメトリ geometry geometry(POINT,3857) データタイプ：ポイント
5 投稿ユーザID post_user_id integer
6 投稿日時 post_datetime timestamp
7 親フィーチャID parent_feature_id integer
8 項目1 item_1 text 項目ID=1の値
9 項目2 item_2 text 項目ID=2の値
10 項目3 item_3 text 項目ID=3の値
11 項目4 item_4 text 項目ID=4の値
12 項目5 item_5 text 項目ID=5の値
13 項目6 item_6 text 項目ID=6の値
14 項目7 item_7 text 項目ID=7の値
15 項目8 item_8 text 項目ID=8の値
16 項目9 item_9 text 項目ID=9の値
17 項目10 item_10 text 項目ID=10の値
  1. 投稿レイヤ属性情報

■テーブル定義

テーブル名 post_layer_attribute

■カラム定義

No. カラム論理名 カラム名 型 NotNull 備考
1 レイヤID layer_id integer Yes(PK)
2 項目ID item_id integer Yes(PK)
3 項目名 item_name charactervarying(100)
4 項目タイプ item_type integer 1:テキスト(小)2:テキスト(大)3:数値4:写真
5 表示順 disp_order integer
6 必須フラグ require_flag character(1) 1:必須0:任意

7 3D都市モデルビューワ設定(任意)

7-1.航空写真

航空写真のタイル化を行います。

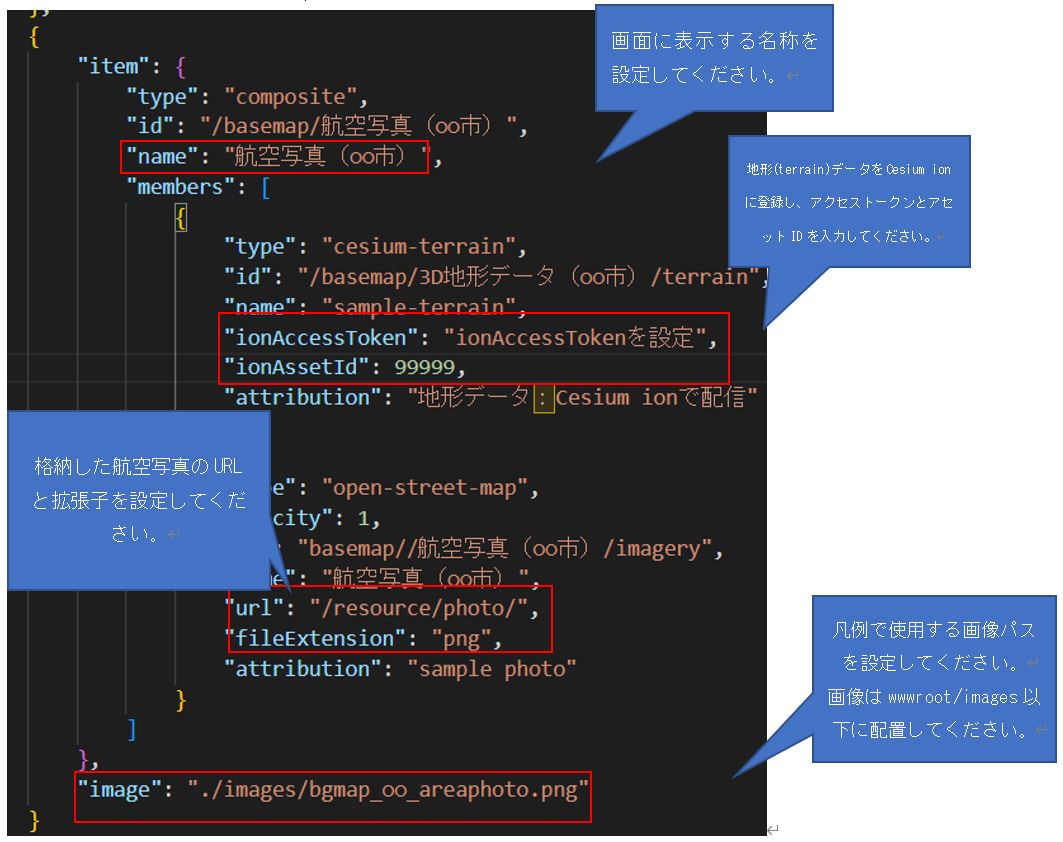

作成後のデータは15-2.erimane_init.jsonで使用できます。

タイル化した航空写真をファイルサーバに格納します。

  1. GeoTiff形式の航空写真データを予め用意します。

  2. QGISを立ち上げます。

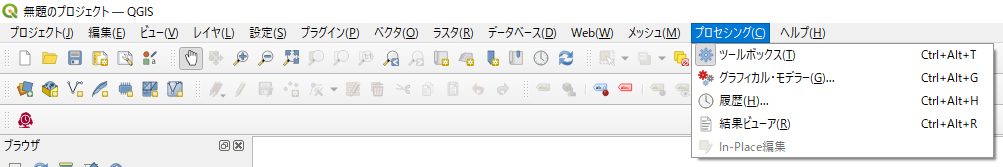

  3. GeoTiffファイルが複数枚ある場合、結合を行います。プロセッシング　>　ツールボックス を選択してください。

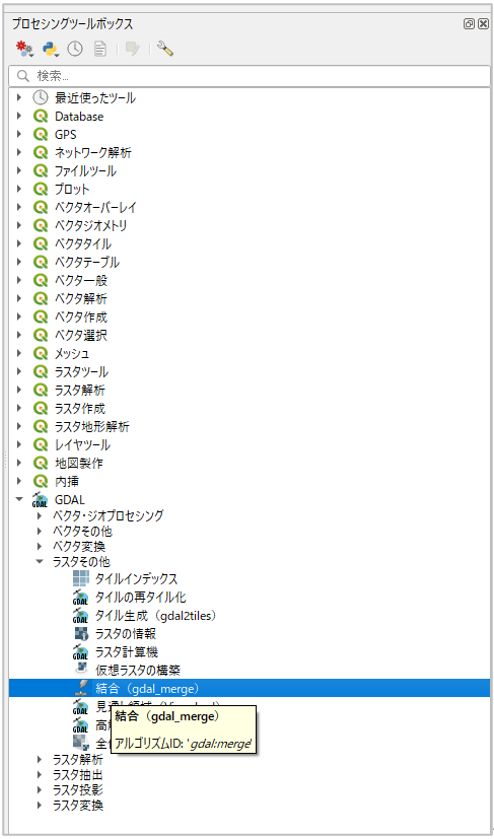

  1. プロセッシングツールボックスウィンドウが開きます。「GDAL」>「ラスタその他」>「結合（gdal_merge）」を選択してください。

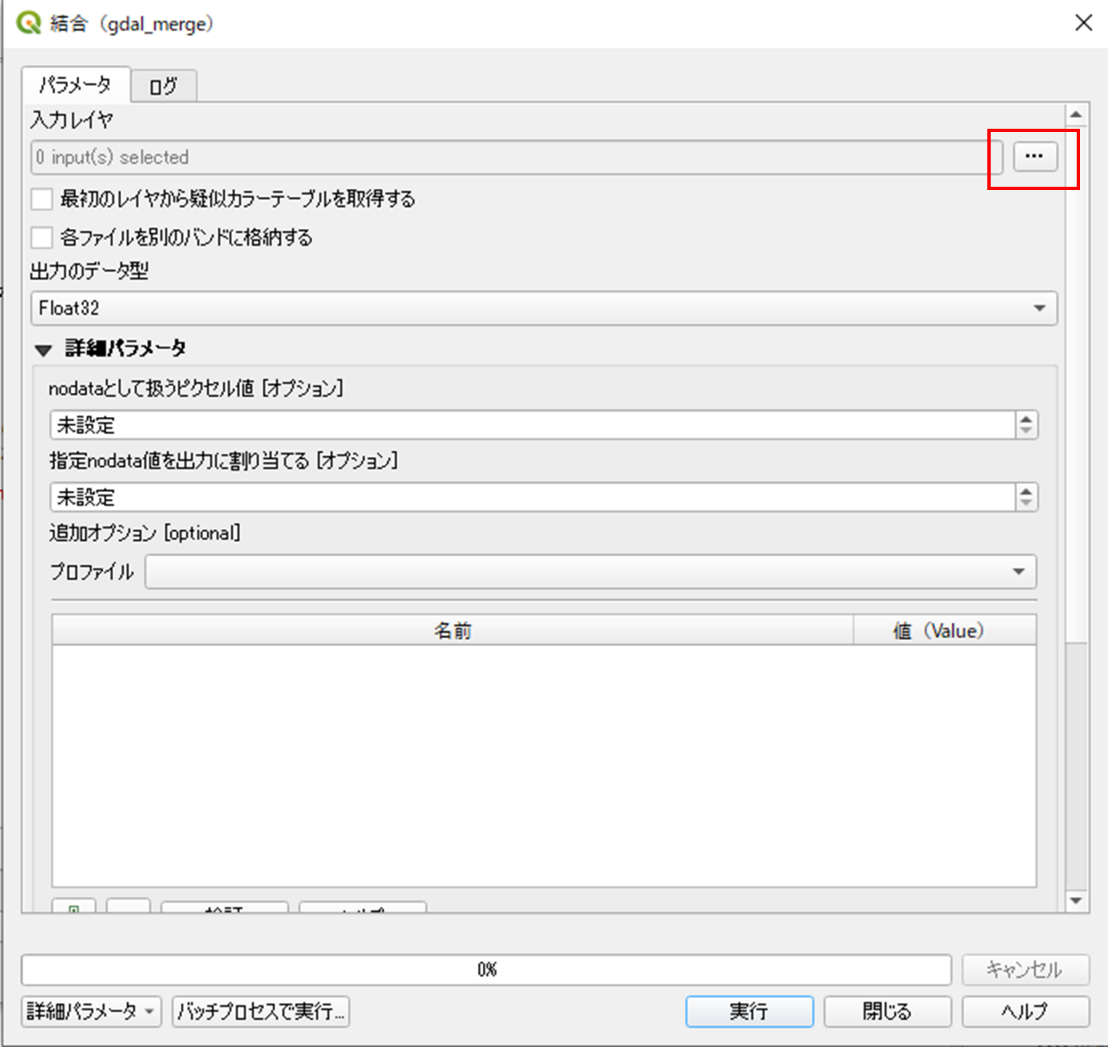

  1. 「入力レイヤ」の3点リーダを押下します。

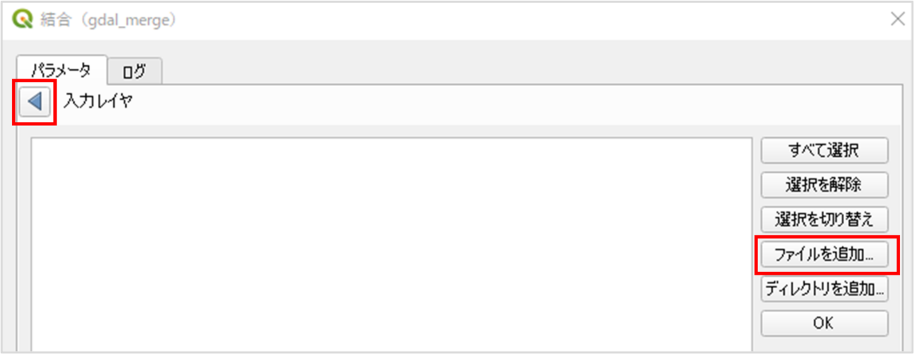

  1. 「ファイルを追加」または「ディレクトリを追加」から航空写真のgeotiff一式を選択します。選択が終了したら「◁」で元の画面に戻ります。
グラフィカル ユーザー インターフェイス, テキスト, アプリケーション, メール 自動的に生成された説明

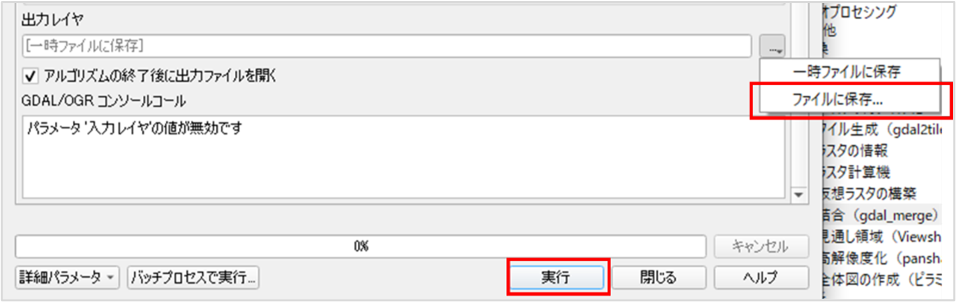

  1. 「出力レイヤ」>「ファイルに保存」で保存先を選び、「実行」を押下します。

  1. 実行が完了すると、QGIS上に結合後の航空写真が表示されます。

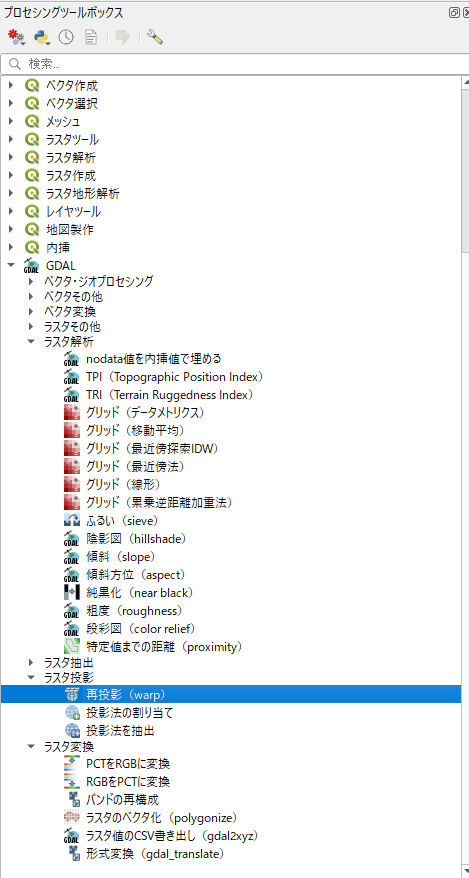

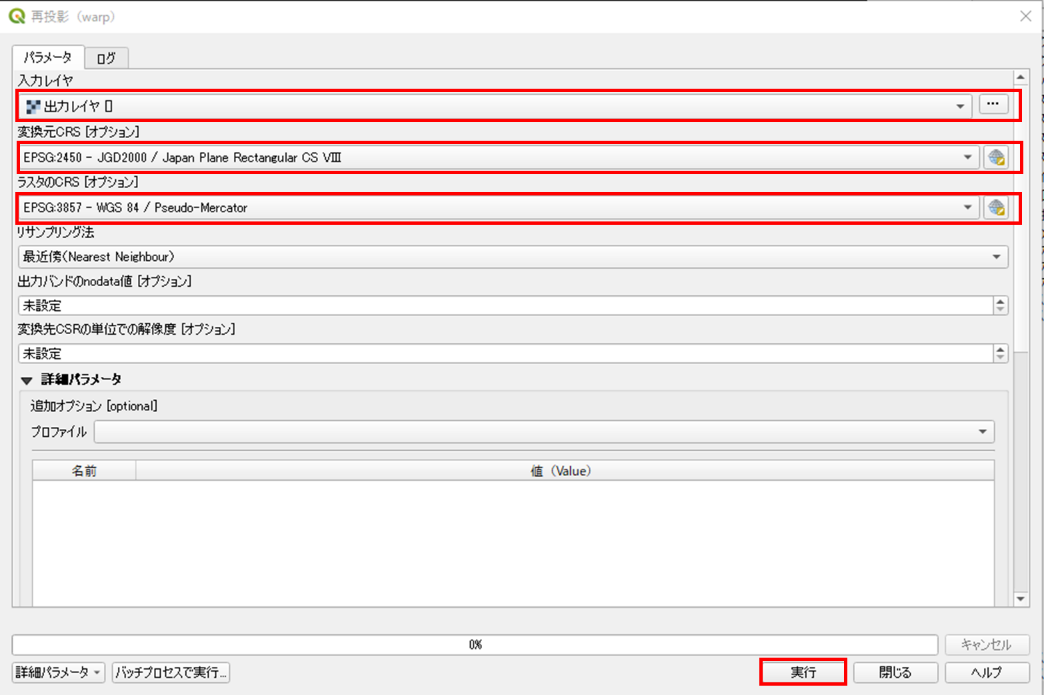

  2. 続いて投影変換を実施します。プロセッシングツールボックスから「GDAL」>「ラスタ投影」>「再投影」を押下します。

  1. 入力レイヤで手順8で作成された航空写真を選択します。

    変換元CRSで元のGeoTiffの座標系、ラスタのCRSでEPSG:3857を選択します。

    「実行」を押下すると処理が開始されます。

グラフィカル ユーザー インターフェイス, アプリケーション 自動的に生成された説明

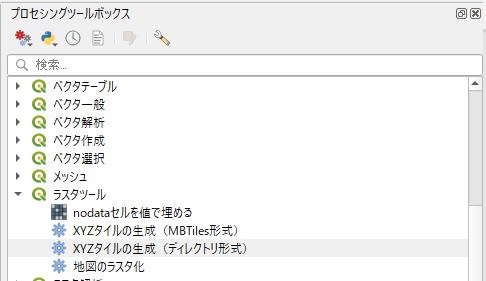

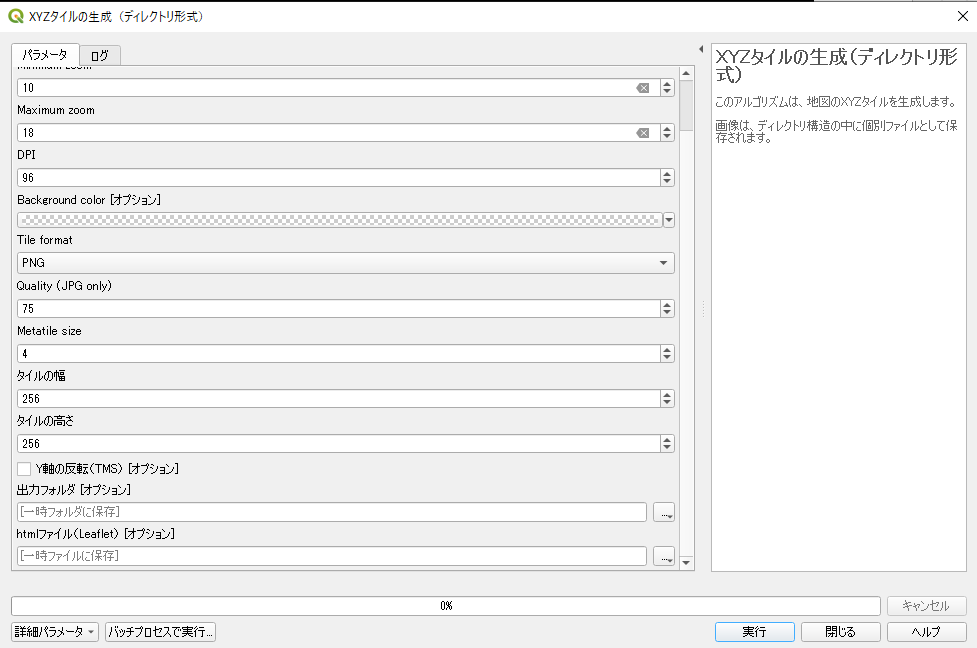

  1. 続いてXYZタイルの作成を行います。プロセッシングツールボックスから、「ラスタツール」>「XYZタイルの生成（ディレクトリ形式）」を選択します。

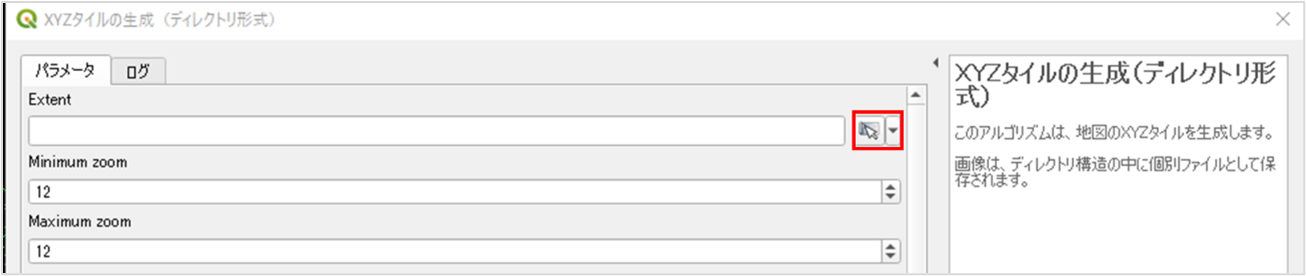

  1. Extentで出力範囲を設定します。下記のボタン押下で出力する範囲を地図上から選択可能です。

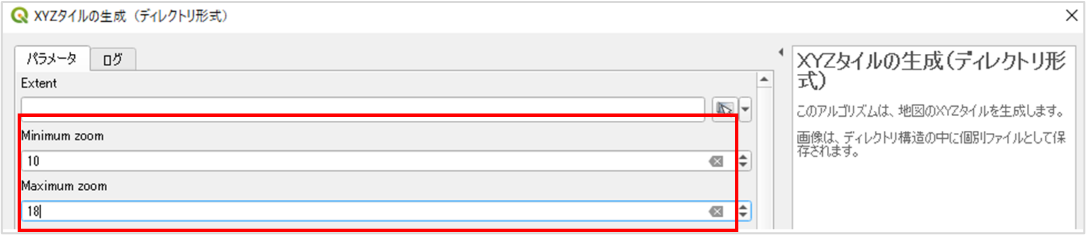

  1. Minimum zoom と Maximum zoom（最大・最小ズームレベル）を設定します。

※ 複数の範囲に分割して設定・実行を繰り返すことを推奨します。

  1. 「出力フォルダ」から出力先を設定し、「実行」を押下してください。

  1. 実行が完了すると、ディレクトリ形式でタイル化されたファイルが出力されます。

  2. 出力されたファイルの内容を確認し、ファイルサーバに移動させます。


7-2.データ

  1. GeoTiff形式のDEMデータを予め用意します。

  2. 以下URLからCesium ion にサインインします。

    https://ion.cesium.com/signin

    ※ アカウントの作成が必要になります。

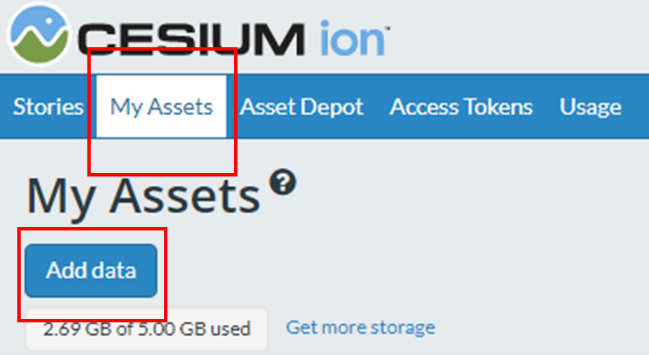

  3. サインイン後、「My Assets」タブを開き、「Add data」を押下します。

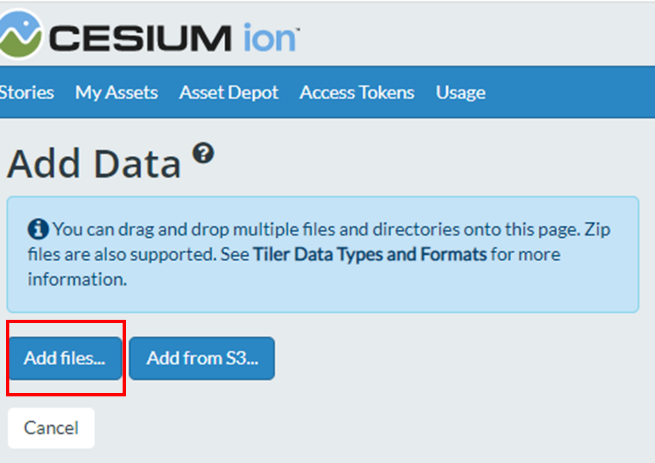

  1. 「Add files」を選択し、用意したDEMデータをアップロードします。
  1. 「My Assets」 に追加したデータが表示されるので、「ID」（assetId）を控えておきます。

7-3.3D都市モデル

3DTiles形式のデータを用意し、データサーバに格納します。

データサーバは、静的webコンテンツの公開が可能な構成としてください。

例）データサーバ本体にwebサーバをインストールする。またはwebサーバからファイルマウントでデータサーバを物理的に、またアクセス権限の面でも参照可能とする。

3DTilesのデータにはhttp(s)アクセスを行うため、データサーバ上での配置場所はwebサーバのドキュメントルートなど、http(s)アクセス可能な場所とします。

データのフォルダ構成は以下のようなものとします。

作成後のデータはlayerテーブルにカタログ定義を追加することで使用できます。


8 ランドマークデータ作成(任意)

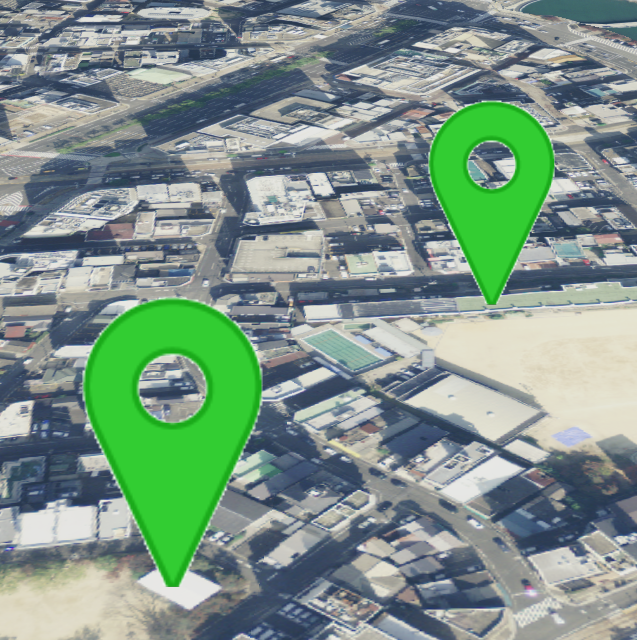

本システムでは、下図のようにランドマークを地図上に表示することで、地番の選択等の3Dビューワ画面での操作性を向上させることができます。

本章では、ランドマーク表示に使用するCZMLファイルの作成・配置手順を説明します。

作成後のデータはlayerテーブルにカタログ定義を追加することで使用できます。


8-1.ランドマークのポイントデータの準備

※ 作業PC上にて行う

  1. QGISを起動します。
  1. ランドマークのポイントデータを作成し、QGISに取り込みます。

ポイントデータを作成する際、以下の2種類の属性フィールドを設定してください。

フィールド名 説明
name

ランドマークの名称.

ラベルとして表示.
kind

ランドマークのカテゴリ.

ランドマークの色分け表示に使用.

  1. ポイントデータをGeoJSON形式にエクスポートします。

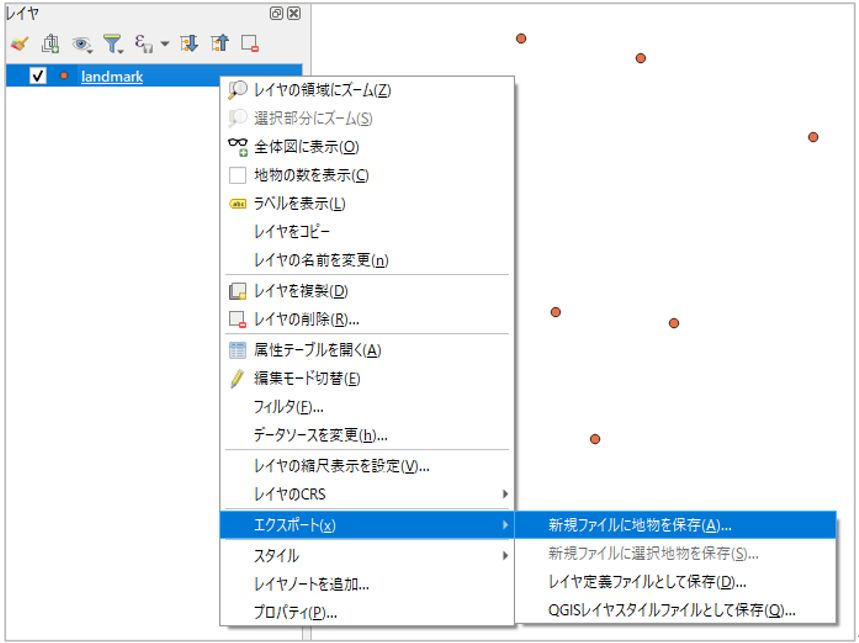

    レイヤを右クリックし、メニューから「エクスポート」>「新規ファイルに地物を保存」を押下します。

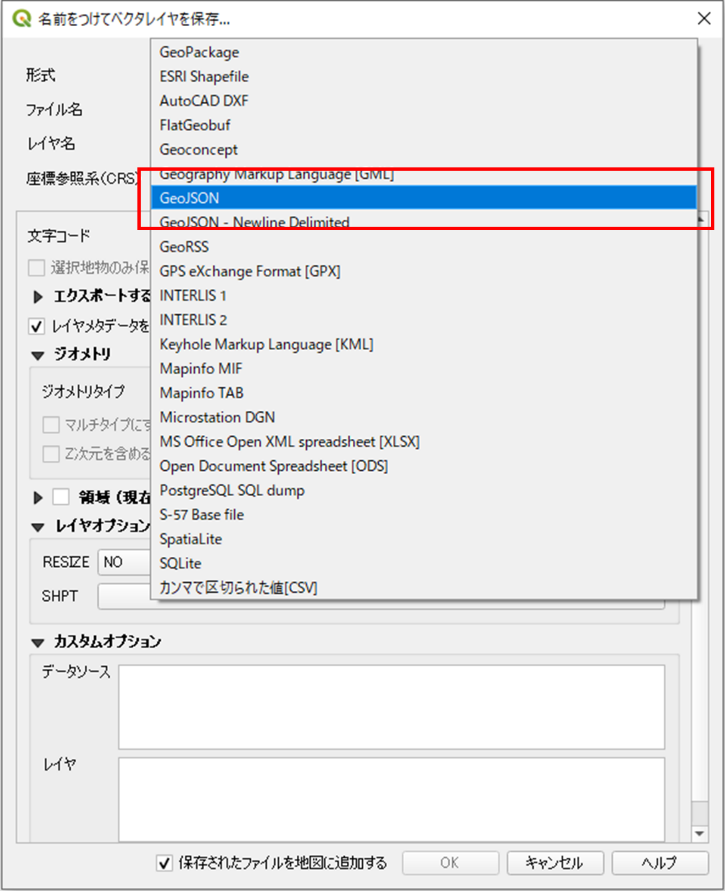

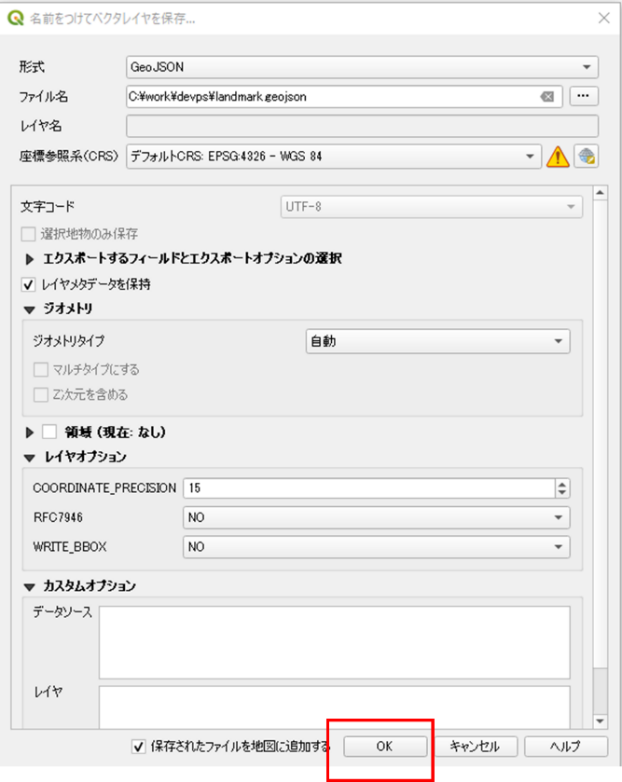

  1. 形式で「GeoJSON」を選択します。

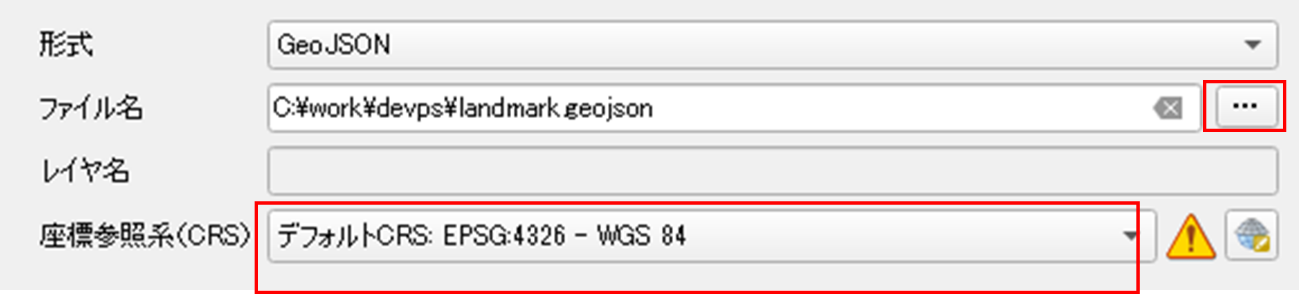

  1. 「ファイル名」右の「…」から保存先とファイル名を指定します。

    座標参照系で「EPSG:4326 –WGS84」を選択します。

  1. 「OK」を押下します。

8-2.Python3.x 実行環境の準備

※ 作業PC上にて行う

Python3.xの実行環境を準備します。

実行環境に指定はありませんが、本書では実行環境としてAnacondaを使用します。

  1. 以下からAnacondaをインストールします。

    https://www.anaconda.com/products/distribution

    Anacondaインストール手順の参考サイト：

    https://www.python.jp/install/anaconda/windows/install.html

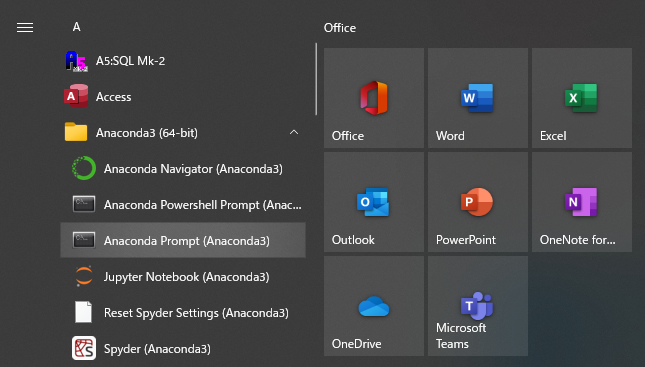

  2. インストールが完了するとスタートメニューに「Anaconda3(64-bit)」が追加されます。

    「Anaconda3(64-bit)」> 「Anaconda Prompt(anaconda3)」を立ち上げます。

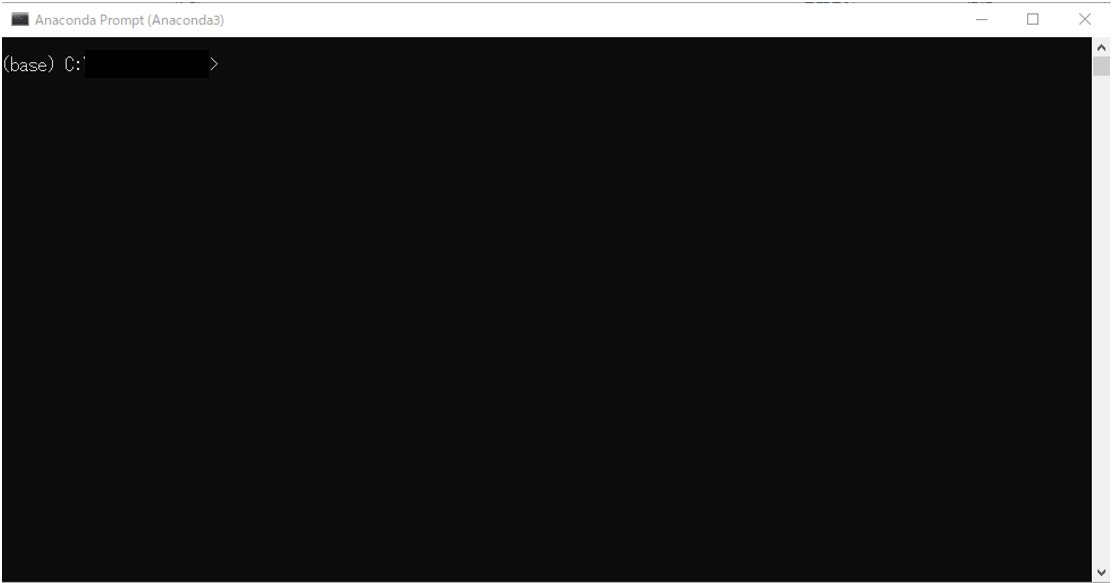

  1. Anaconda Promptが開きます。
  1. 以下コマンドを入力し仮想環境を作成します。
conda create -n calculate-env python=3.9

※landmark-envの箇所は任意の環境名
作成中に以下の通り確認されるので、「y」を入力します。

Proceed ([y]/n?) y
  1. 以下コマンドを入力し仮想環境を有効化します。
conda activate landmark-env

環境が以下のように(base)から(landmark-env)に切り替わっていることを確認します。

(base)C:\       >conda activate caluculate-env
(calculate-env)C:\
  1. 以下コマンドを入力し、外部ライブラリをインストールします。
pip install Pillow

8-3.generate_landmark_billboard.pyの設定変更

対象:erimane-dashboard-tool/SRC/util/landmark/generate_landmark_billboard.py

※ 作業PC上にて行う

  1. 作業ディレクトリを作成し、「generate_landmark_billboard.py」と、8-1で作成したGeoJSONファイルを格納します。

  2. generate_landmark_billboard.pyをエディタで開きます。

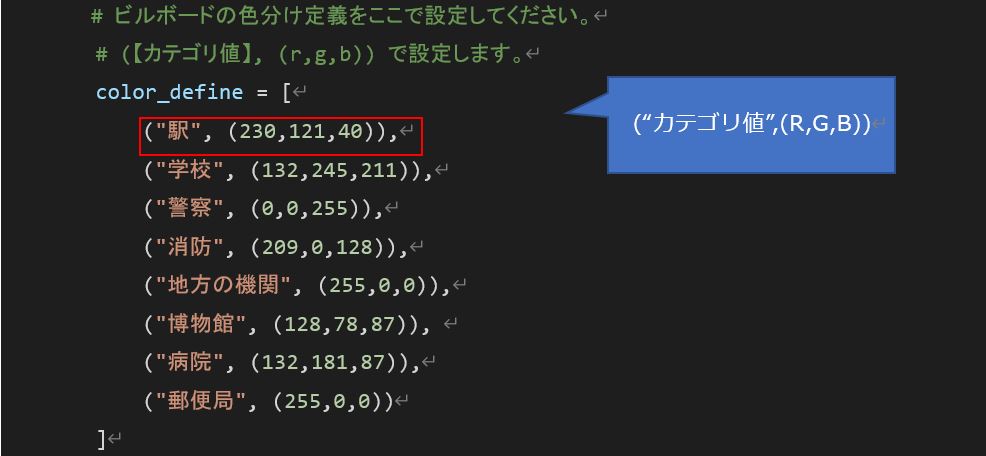

  3. generate_landmark_billboard.pyの12行目から20行目を編集します。

    8-1で作成した属性フィールド「kind」の属性フィールド値の種類ごとに色分けを設定します。

    色は0-255のRGB値で設定してください。

    参考ページ：

    https://www.lab-nemoto.jp/www/leaflet_edu/else/ColorMaker.html

    カテゴリを増やす場合、color_define = [　] の中に要素を追加・削除します。

※ color_defineを設定しなかった場合、デフォルトで以下の色に設定されます。

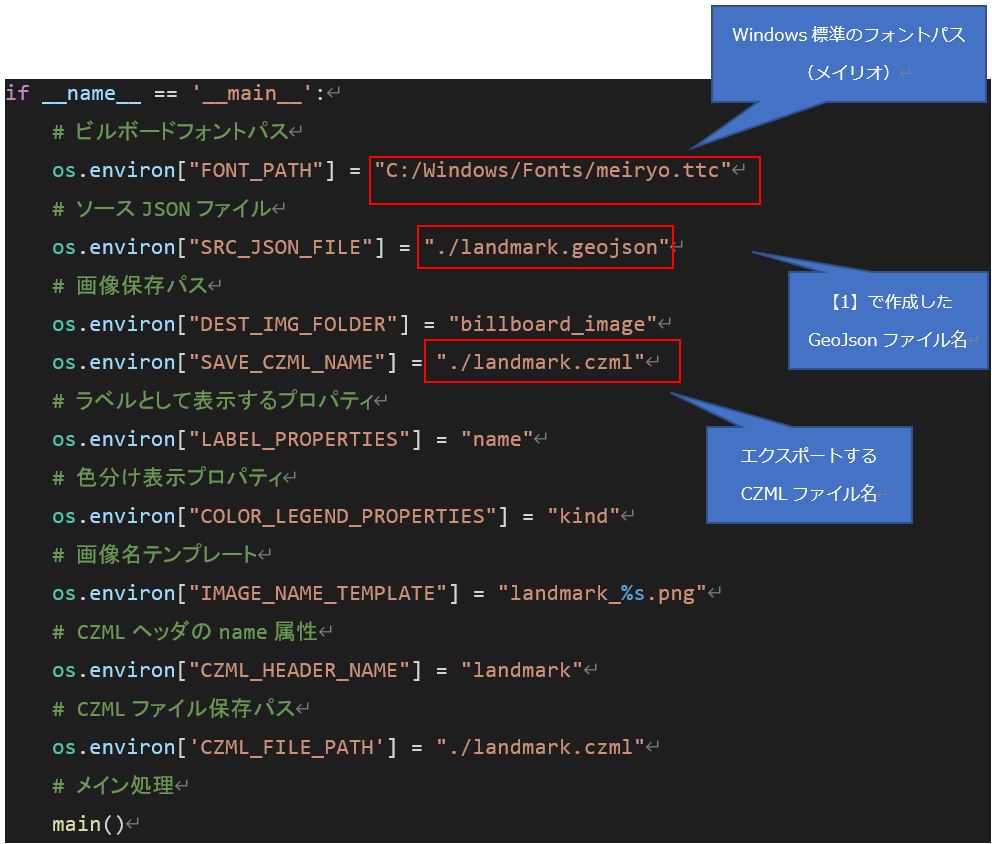

  1. generate_landmark_billboard.pyの189行目から204行目を編集します。

8-4.generate_landmark_billboard.pyの実行

対象:erimane-dashboard-tool/SRC/util/landmark/generate_landmark_billboard.py

※ 作業PC上にて行う

  1. 作業ディレクトリ上に「billboard_image」フォルダを作成します。

  2. 作業ディレクトリ上に「landmark.czml」が存在する場合、ほかの場所に退避させます。

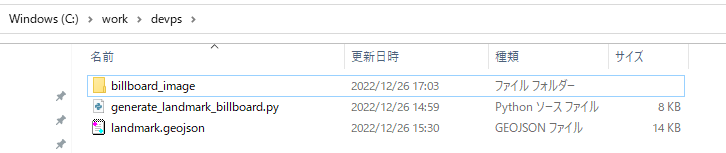

  3. 作業ディレクトリが以下の構成になっていることを確認してください。

  • 「billboard_image」フォルダ

  • landmark.geojson

  • generate_landmark_billbboard.py

  1. Anaconda promptを開き、作業ディレクトリに移動します。
cd 作業ディレクトリ
  1. 以下コマンドでpythonファイルを実行します。
python generate_landmark_billboard.py

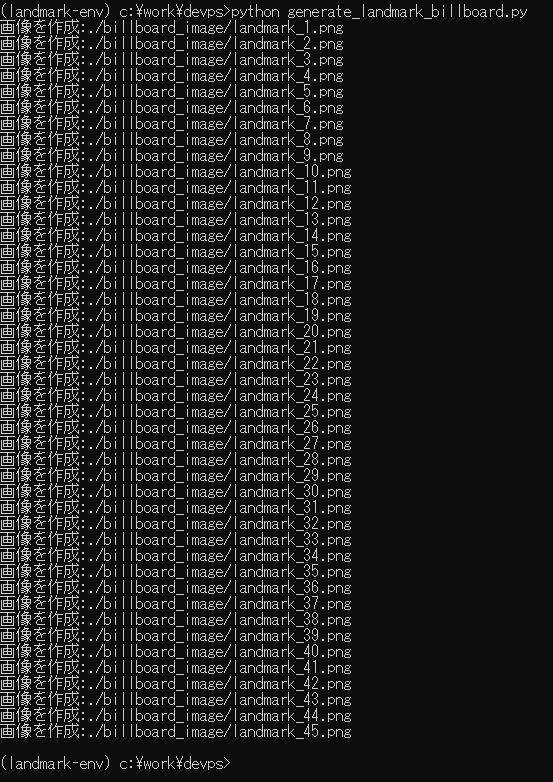

  1. エラーが表示されることなく、以下の通り終了しているかどうか確認します。

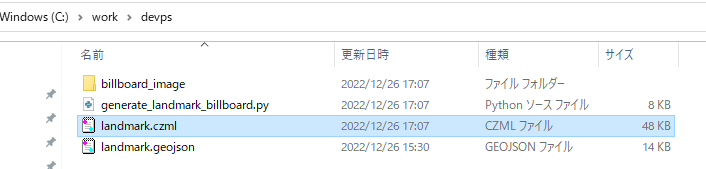

  1. 作業ディレクトリにlandmark.czmlが生成されていることを確認します。

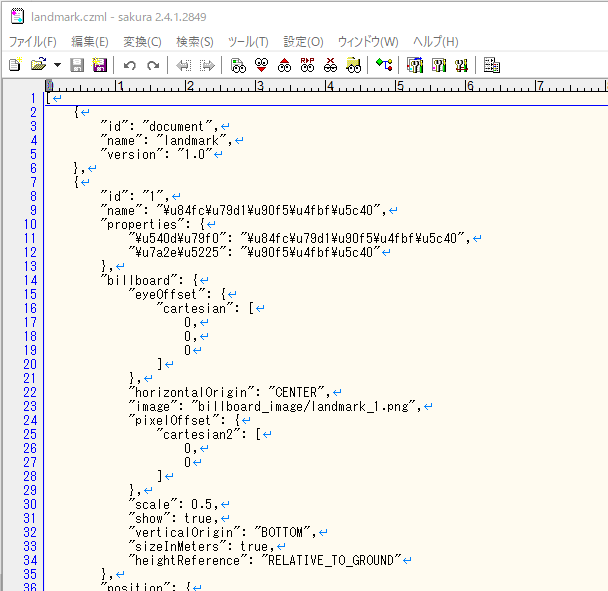

  1. landmark.czmlをテキストエディタやメモ帳で開き、中身が生成されていることを確認します。

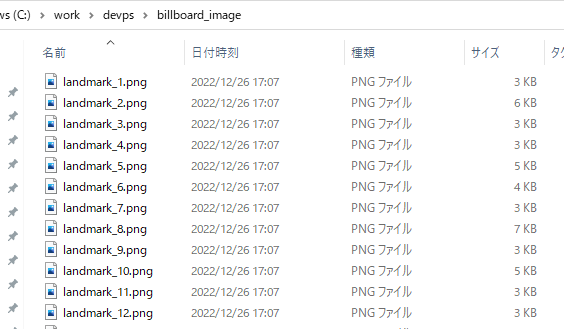

  1. billboard_imageフォルダの下に画像が作成されていることを確認します。
  1. 画像を開いた時に以下のようにランドマーク名が表示できていればOKです。

8-5.生成ファイル一式の配置

  1. ファイルサーバに「landmark」ディレクトリを作成します。

  2. 「landmark」ディレクトリに8-4で生成したlandmark.czmlとbillboard_imageフォルダを配置します。


9 イベント回遊情報CZMLファイル作成(任意)

イベント回遊情報を3D表示するためのczmlファイルを作成します。

作成後のデータはlayerテーブルにカタログ定義を追加することで使用できます。


9-1.イベント回遊情報データの準備

  1. イベント回遊情報データを用意します。データは始点と終点を直線で結ぶ2Dのポリライン形式とし、以下の属性情報を含む形とします。
フィールド名 型 説明
ORIG_FID 整数 一意のID.
移動経路 文字列

始点と終点の名称.

3D都市モデルビューワで表示する地物名.
合計 整数 合計人数
距離 浮動小数点 始点と終点の距離（m）
  1. 用意したデータをQGISで取り込みます。

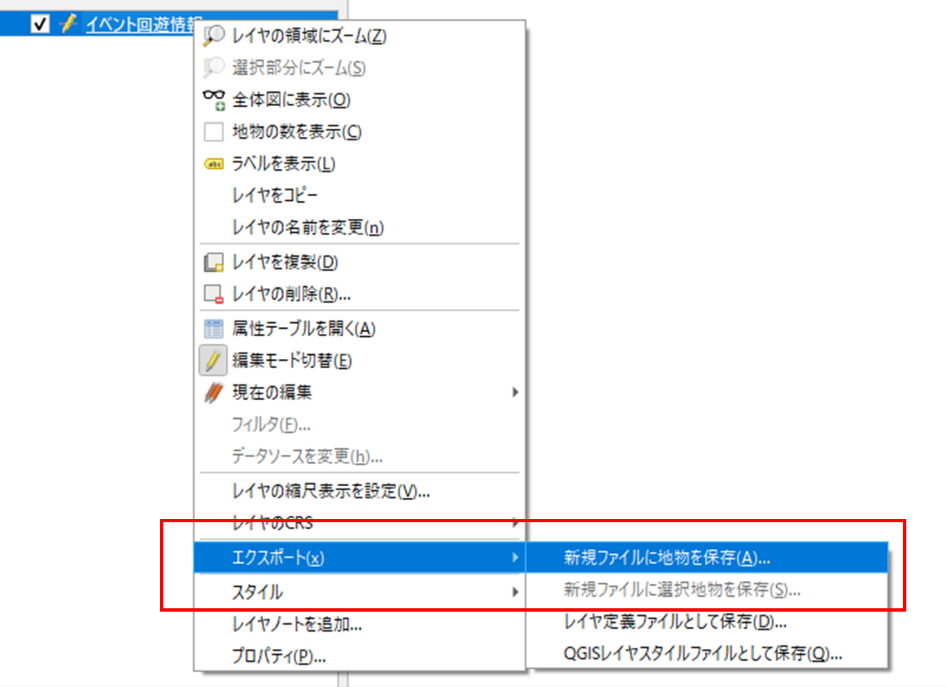

  1. データをGeoJSON形式でエクスポートします。「レイヤ > エクスポート > 新規ファイルに地物を保存」を選択してください。
  1. 「形式」をGeoJSON、「座標参照系（CRS）」を「EPSG:4326 – WGS84」を選択し、保存するファイル名を指定して「OK」を押下してください。

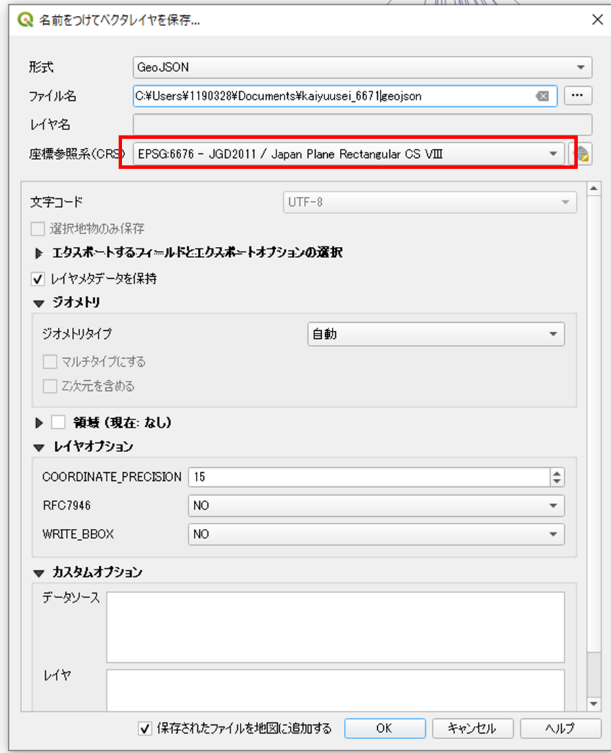

  1. 3 4と同様の手順でもう1つGeoJSONファイルを作成します。このとき、「座標参照系」は平面直角座標系としてください。

    使用する平面直角座標系は地域により異なりますので、以下サイトを参照して設定してください。

    https://www.gsi.go.jp/LAW/heimencho.html

    https://www.gsi.go.jp/sokuchikijun/jpc.html


9-2.export_czml_parabora.pyの実行

対象:erimane-dashboard-tool/SRC/util/czml/export_czml_parabora.py

  1. 9-1で作成した2つのGeoJSONファイルと、export_czml_parabora.pyを同じフォルダに配置します。

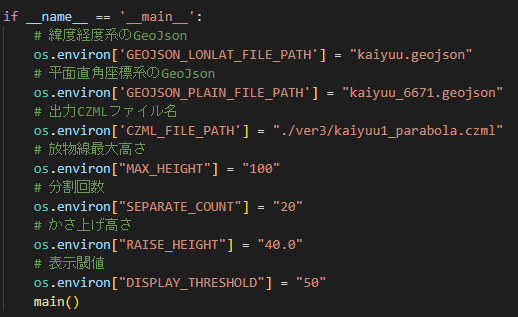

  2. export_czml_parabora.pyをエディタで開きます。186～198行目で下表箇所を環境変数として設定しているので、環境やデータに合わせて設定を変更します。

変数名 内容
GEOJSON_LONLAT_FILE_PATH 9-1の手順4で出力した、緯度経度座標系のGeoJSONファイルのファイルパス
GEOJSON_PLAIN_FILE_PATH 9-1の手順5で出力した、平面直角座標系のGeoJSONファイルのファイルパス
CZML_FILE_PATH 出力するczmlファイルのファイルパス
MAX_HEIGHT 放物線の最大高さ（m）
SEPARATE_COUNT 放物線の分割回数
RAISE_HEIGHT

3Dデータのかさ上げ高さ（m）

※ 3D都市モデルビューワ上で表示した際に地表面に埋もれる場合、適宜設定を見直してファイルを再生成してください。
DISPLAY_THRESHOLD

表示閾値

※ 「合計」フィールドが設定値以下のデータはczmlファイルに出力されません。
  1. Anaconda promptを開き、作業ディレクトリに移動します。
  1. 以下コマンドでpythonファイルを実行します。

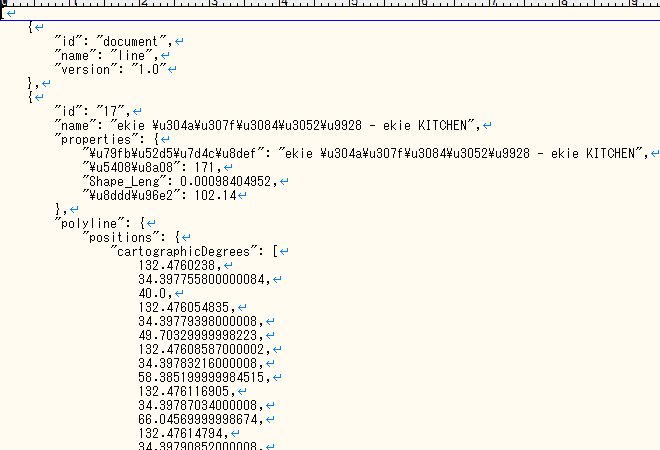

  1. czmlファイルが生成されていることを確認し、テキストエディタで開き中身が生成できていることを確認します。

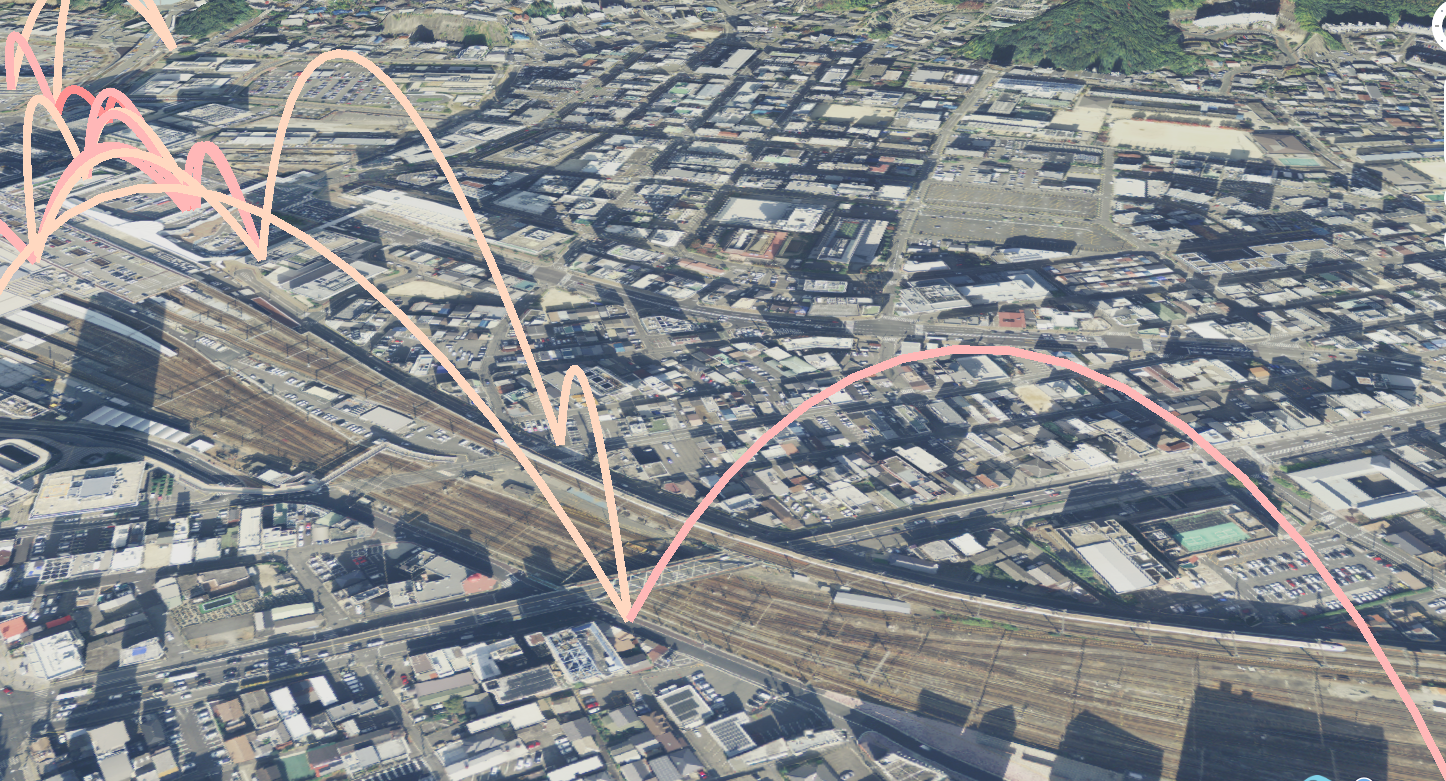

  1. 問題なく生成されていれば、3D都市モデルビューワに搭載した際、以下のように放物線状にデータが表示されます。

10 歩行空間ネットワークデータコスト値算出・追加

対象: erimane-dashboard-tool/SRC/util/cost/calculate_and_update_cost.py

経路探索で使用する歩行者ネットワークデータのコスト値を算出し、データに追加します。


10-1.calculate_and_update_cost.pyの設定変更

  1. calculate_and_update_cost.pyをエディタで開きます。

  2. 227～231行目でデータベースへの接続情報を環境変数に設定しているので、使用するデータベースの情報に書き換えます。

環境変数名 内容
RDS_HOST データベースのホスト名
RDS_PORT データベースのポート番号（文字列）
RDS_DBNAME データベース名
RDS_USER データベースに接続するユーザ
RDS_PASSWORD データベースのパスワード

10-2.calculate_and_update_cost.pyの実行

  1. 以下コマンドを入力し仮想環境を作成します。
conda create -n calculate-env python=3.9

※landmark-envの箇所は任意の環境名
作成中に以下の通り確認されるので、「y」を入力します。

Proceed([y]/n)? y
  1. 以下コマンドを入力し仮想環境を有効化します。
conda activate calculate-env
  1. 環境が以下のように(base)から(calculate-env)に切り替わっていることを確認します。
(base)C:\       >conda activate caluculate-env
(calculate-env)C:\
  1. 以下コマンドを入力し、外部ライブラリをインストールします。
pip install psycopg2
  1. 作業ディレクトリに移動します。
cd 作業ディレクトリ
  1. 以下コマンドでpythonファイルを実行します。
python calculate_and_update_cost.py
  1. 実行が開始されると、以下のようなメッセージがコンソール上に出力され続けます。
distance=10.2 wheel_chair_cost=13.333 elderly_cost=12.11 brail_cost=19.22

  1. メッセージの表示が終了すると、実行完了になります。

    ※ リンクテーブルの全レコードに対して更新処理が実行されるため、処理に時間がかかります

  2. link_3dテーブルを確認し、wheel_chair_cost、elderly_cost、brail_costのカラムにデータが追加できていることを確認してください。

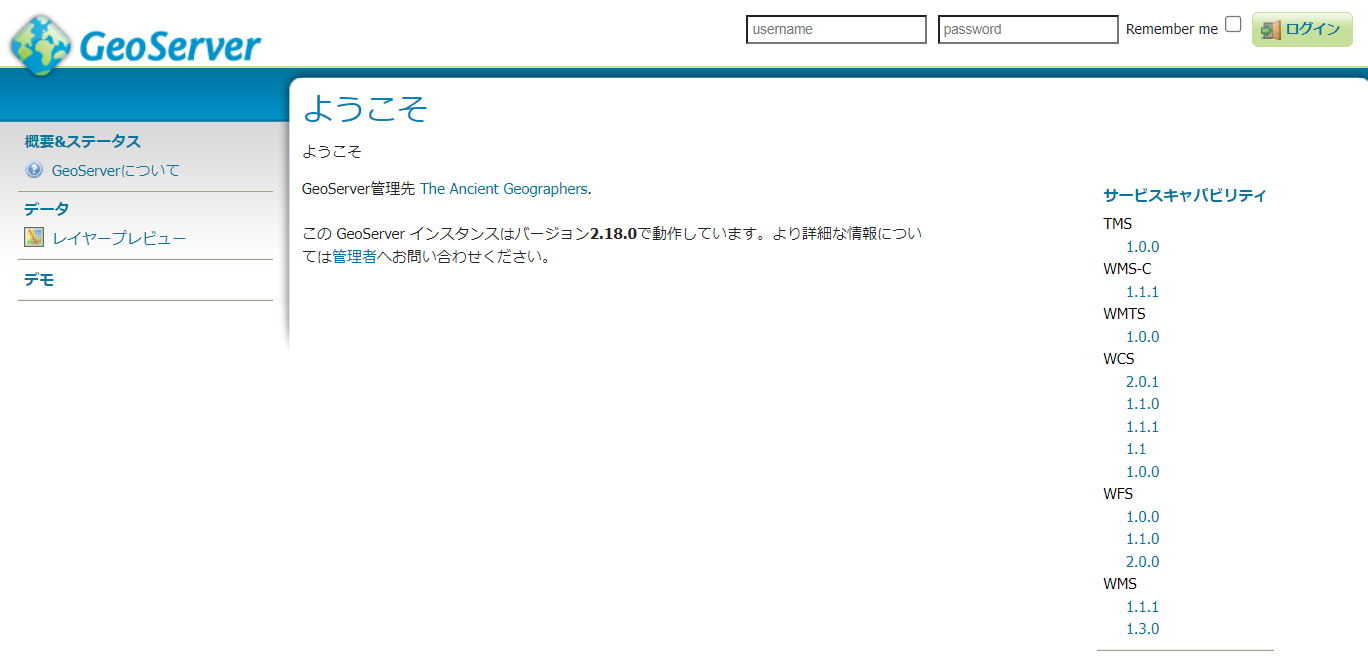

11 GeoServerレイヤ作成

必要リソース：erimane-dashboard-tool/Settings/geoserver_settings/

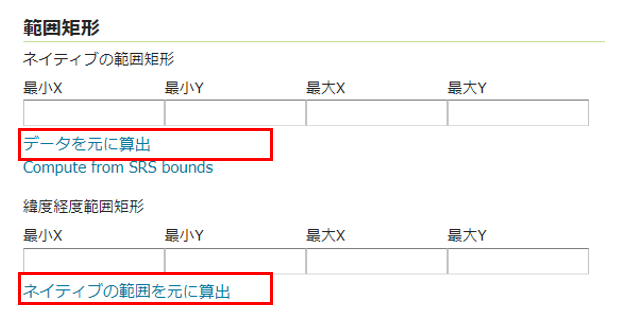

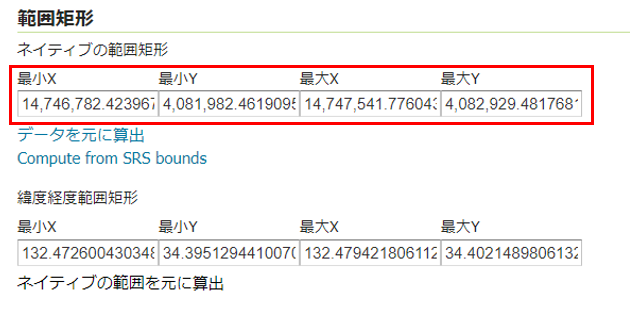

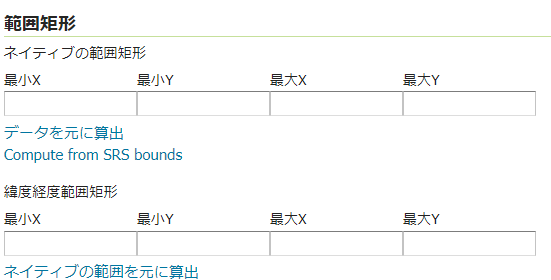

必須レイヤの作成手順を以下に示します。独自データを使用する場合、SRID及び範囲短径の値は適宜置き換えてください。 基本的なgeoserverの使用方法については後述する共通手順11-1,11-2,11-3,11-4を必要に応じて参照してください。

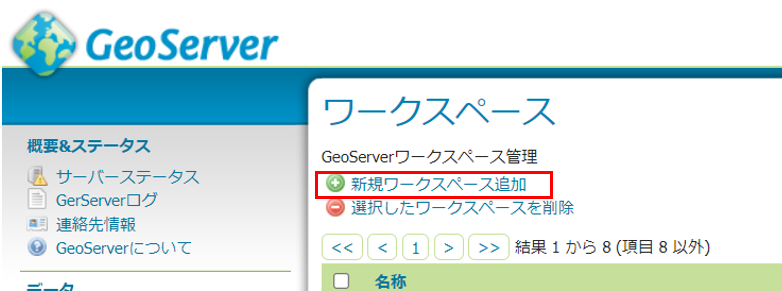

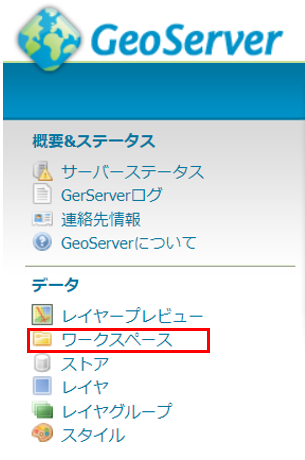

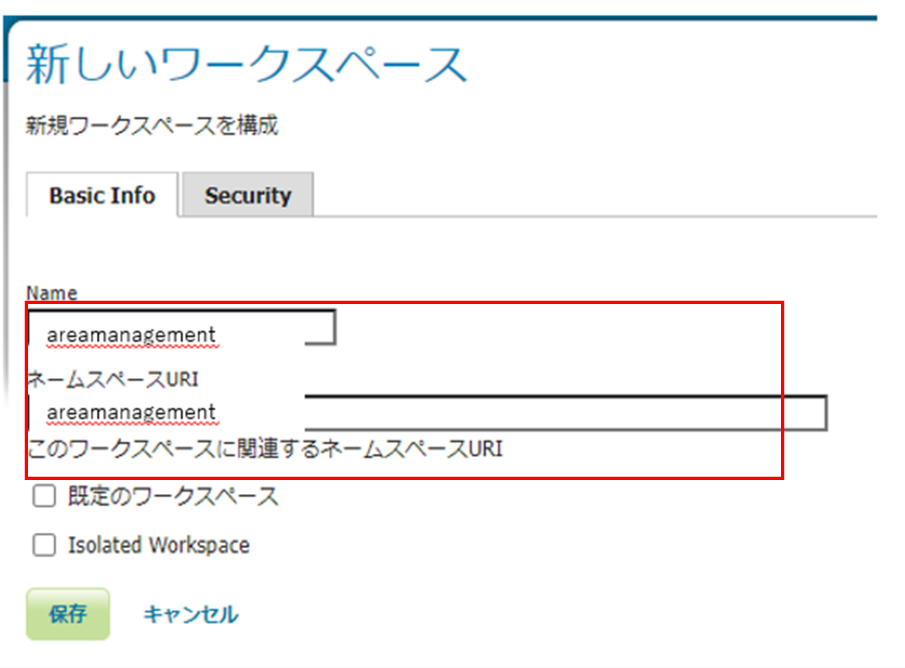

  1. workspaceを新規作成 Name及びName Space URIは下記を指定

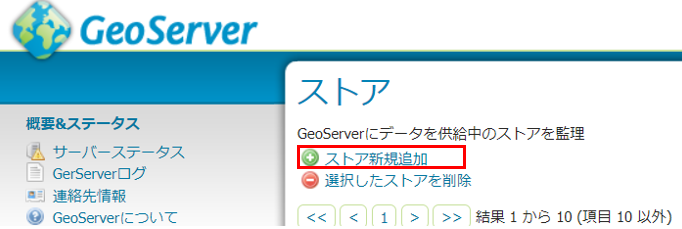

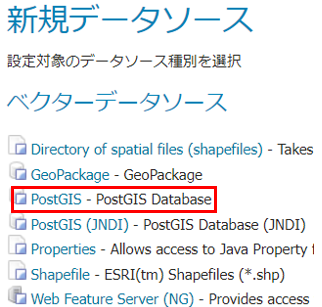

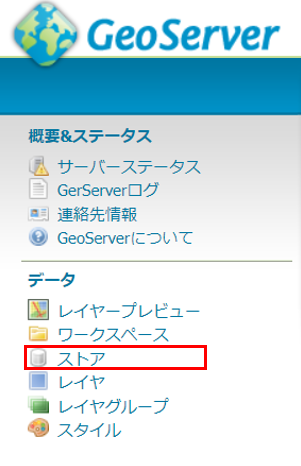

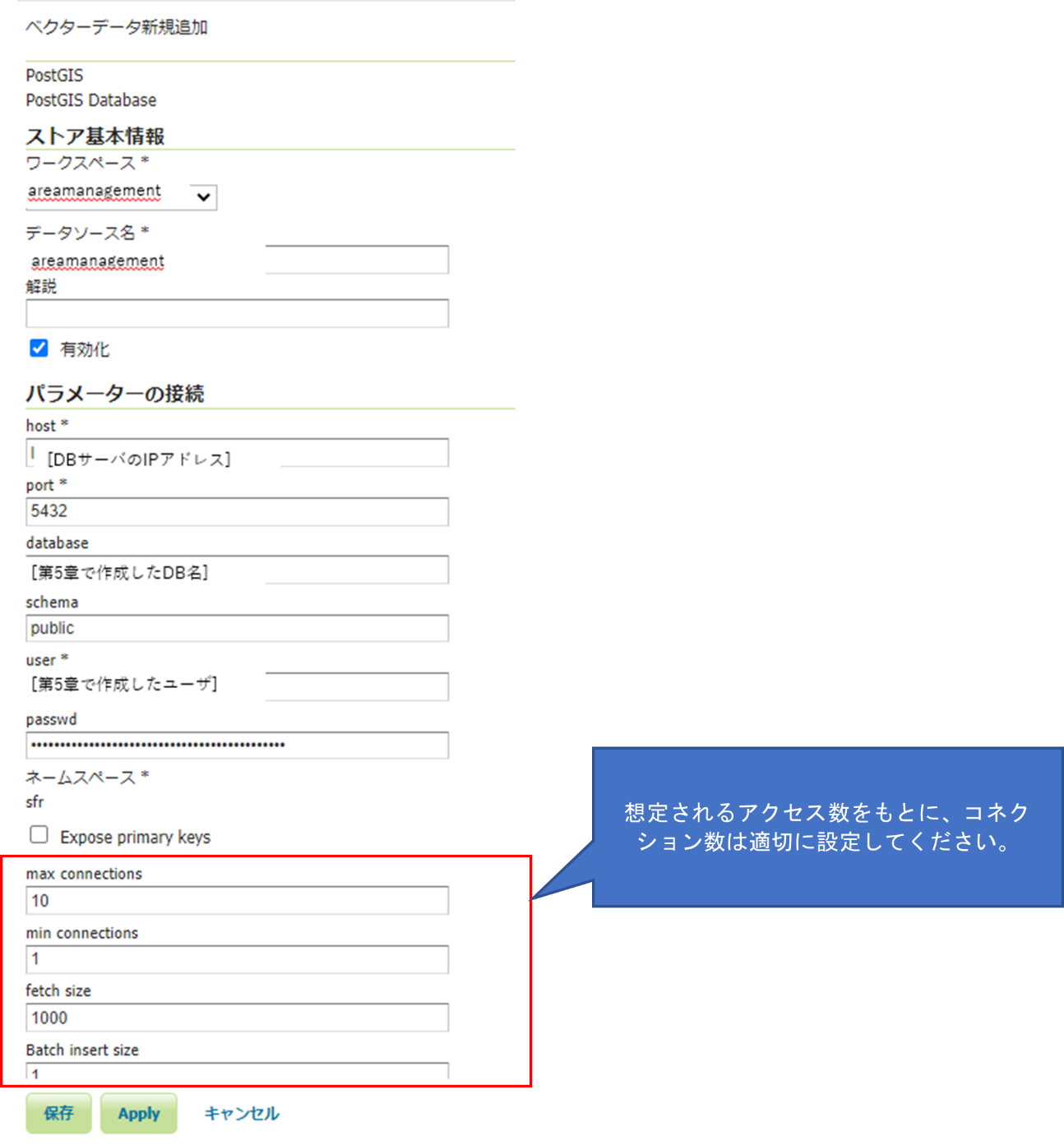

    workspace

  2. workspaceにPostGISのストアを新規作成

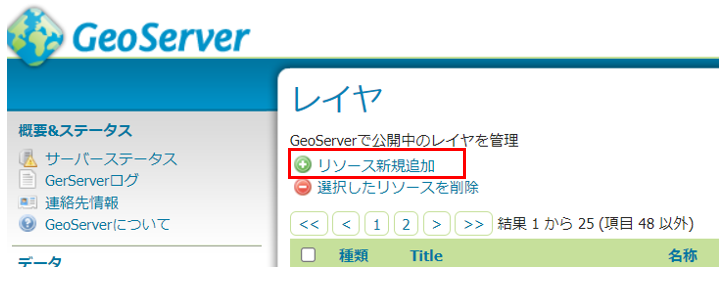

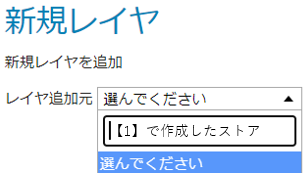

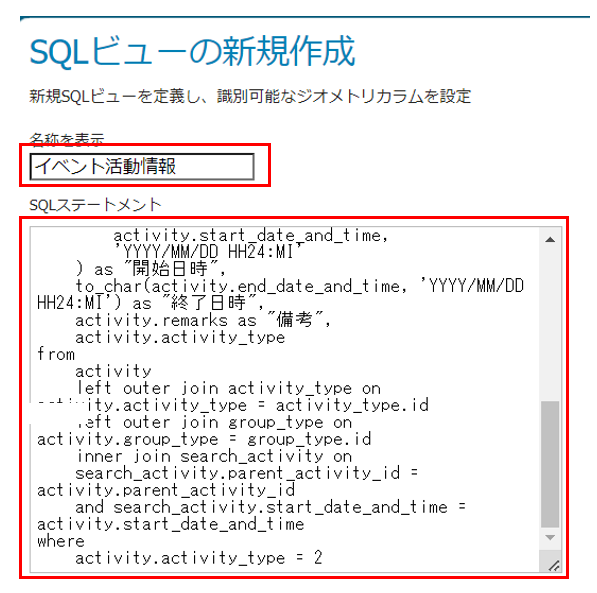

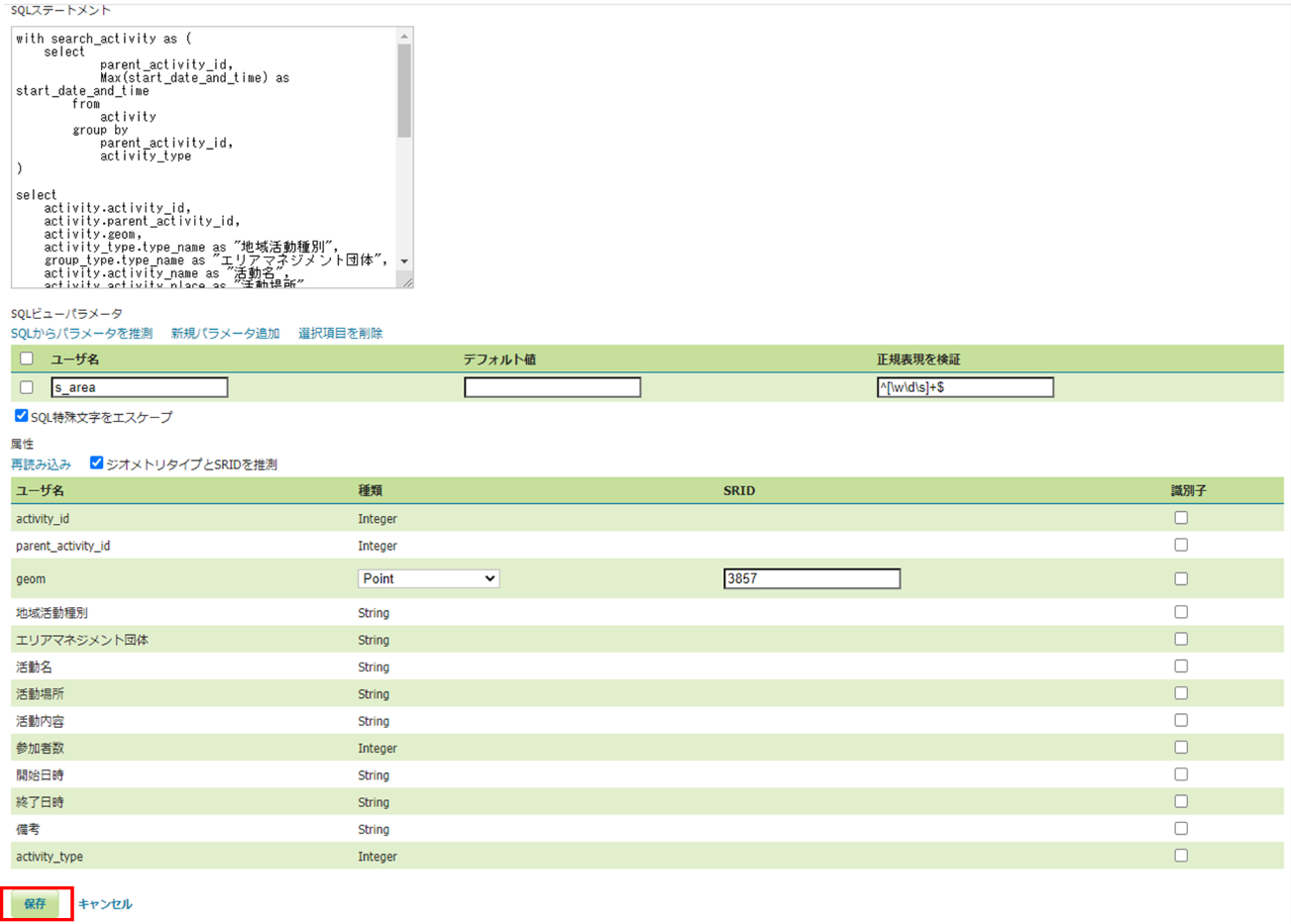

  3. 各レイヤを "レイヤ>リソース新規追加>SQLビューを新規作成" から追加

  4. エリアマネジメント活動のレイヤを下記の条件で作成

    • 名称

      activity_wfs

    • SQLステートメント

      geoserver_settings/geoserver_view_activity_wfs.sqlの内容を貼り付け

    • SQLビューパラメータ

      ユーザ名 デフォルト値 正規表現を検証
      user_id -1 ^-?[0-9]+$

    • 属性

      ユーザ名 種類 SRID
      activity_id Integer
      parent_activity_id Integer
      activity_type Integer
      participants_count Long
      height Double
      geom Geometry 3857
      activity_name String

      ※範囲短径は表示エリアに合わせて設定ください。

      ※タイルキャッシングはＯＦＦにしてください。

    • サンプルデータ参考設定値 - ネイティブの範囲矩形

      最小X 最小Y 最大X 最大Y
      330,675.962 3,783,680.685 379,323.484 4,116,162.323

    • サンプルデータ参考設定値 - 緯度経度範囲矩形

      最小X 最小Y 最大X 最大Y
      139.16267798 34.1803683 139.64046902 37.18411287

  5. イベント活動のレイヤを下記の条件で作成

    • 名称

      event_wfs

    • SQLステートメント

      geoserver_settings/geoserver_view_event_wfs.sqlの内容を貼り付け

    • SQLビューパラメータ

      ユーザ名 デフォルト値 正規表現を検証
      user_id -1 ^-?[0-9]+$

    • 属性

      ユーザ名 種類 SRID
      activity_id Integer
      parent_activity_id Integer
      activity_type Integer
      participants_count Long
      height Double
      geom Geometry 3857
      activity_name String

      ※範囲短径は表示エリアに合わせて設定ください。

      ※タイルキャッシングはＯＦＦにしてください。

    • サンプルデータ参考設定値 - ネイティブの範囲矩形

      最小X 最小Y 最大X 最大Y
      330,675.962 3,783,680.685 379,323.484 4,116,162.323

    • サンプルデータ参考設定値 - 緯度経度範囲矩形

      最小X 最小Y 最大X 最大Y
      139.16267798 34.1803683 139.64046902 37.18411287

  6. 投稿レイヤのレイヤを下記の条件で作成

    • 名称

      post

    • SQLステートメント

      geoserver_settings/geoserver_view_post.sqlの内容を貼り付け

    • SQLビューパラメータ

      ユーザ名 デフォルト値 正規表現を検証
      user_id -1 ^-?[0-9]+$
      layer_id -1 ^-?[0-9]+$
      label_item item_1 [^;']+

    • 属性

      ユーザ名 種類 SRID
      feature_id Integer
      layer_id Integer
      parent_feature_id Integer
      height Double
      geom Geometry 3857
      item_name String

      ※範囲短径は表示エリアに合わせて設定ください。

      ※タイルキャッシングはＯＦＦにしてください。

    • サンプルデータ参考設定値 - ネイティブの範囲矩形

      最小X 最小Y 最大X 最大Y
      330,675.962 3,783,680.685 379,323.484 4,116,162.323

    • サンプルデータ参考設定値 - 緯度経度範囲矩形

      最小X 最小Y 最大X 最大Y
      139.16267798 34.1803683 139.64046902 37.18411287

  7. 歩行者空間ネットワークのレイヤを下記の条件で作成

    ※事前にshapeからDBへの取り込みが必須のレイヤです。

    • 名称

      link_3d

    • SQLステートメント

      geoserver_settings/geoserver_view_link_3d.sqlの内容を貼り付け

    • Styleは下記を指定

      geoserver_settings/geoserver_style_link_3d.sld

      ※属性については「ジオメトリタイプとSRIDを推測」にチェックを入れて再読み込みを行ってください。

      ※範囲短径は表示エリアに合わせて設定ください。

      ※タイルキャッシングはＯＦＦにしてください。

    • サンプルデータ参考設定値 - ネイティブの範囲矩形

      最小X 最小Y 最大X 最大Y
      -5,941.1448450905655 -32,752.92953103013 -4,887.43269534964 -30,663.72306582538

    • サンプルデータ参考設定値 - 緯度経度範囲矩形

      最小X 最小Y 最大X 最大Y
      139.76766226670279 35.70476483450292 139.77932228682687 35.72360202983433

  8. 町丁目界(指定)のレイヤを下記の条件で作成

    ※事前にshapeからDBへの取り込みが必須のレイヤです。

    • 名称

      chochomokukai_part

    • SQLステートメント

      geoserver_settings/geoserver_view_chochomokukai_part.sqlの内容を貼り付け

    • Styleは下記を指定

      geoserver_settings/geoserver_style_chochomokukai_part.sld

    • SQLビューパラメータ

      ユーザ名 デフォルト値 正規表現を検証
      s_area -1 [^;']+

    • 属性

      ユーザ名 種類 SRID
      geom Geometry 6668
      市区名 String
      エリアマネジメント団体 String

      ※サンプルデータの場合SRIDは「6668」となります。それ以外は環境に合わせて変更してください。

      ※範囲短径は表示エリアに合わせて設定ください。

      ※タイルキャッシングはＯＦＦにしてください。

    • サンプルデータ参考設定値 - ネイティブの範囲矩形

      最小X 最小Y 最大X 最大Y
      139.76977952104212 35.70262371462337 139.7854396102138 35.72058421683766

    • サンプルデータ参考設定値 - 緯度経度範囲矩形

      最小X 最小Y 最大X 最大Y
      139.76977952104212 35.70262371462337 139.7854396102138 35.72058421683766

11-1.ワークスペースとストアを登録する

  1. 以下URLから、GeoServerにログインします。

    初期IDとパスワードは admin/geoserver になります。

    ※ セキュリティの観点から、初期パスワードは初回ログイン後に変更してください。

    http://[webサーバのIPアドレス]:8080/geoserver

  2. メニューバーから「ワークスペース」を選択します。

  3. 登録済みのワークスペース一覧が開きます。「新規ワークスペース追加」を選択します。

  4. Name. ネームスペースURIに任意の名前を入力し、「保存」を押します。

    ※ サンプルデータを使用する場合「workspace」と入力してください。

  5. メニューバーから「ストア」を選択します。

  6. 登録済みのストア一覧が開きます。「ストア新規追加」を押下します。

  7. 新規データソースから、「PostGIS」を選択します。

  8. ワークスペースで、4で作成したワークスペースを選択し、任意のデータソース名を入力します。

    パラメータ接続の部分には、第5章で作成したデータベースへの接続情報を入力します。入力が終わったら「保存」を押下します。


11-2.スタイルを登録する

※ 本章冒頭の表で「スタイルファイル」の記載があるレイヤについては記載の.sldファイルを使用して、手順8から実施してください。

  1. まず、レイヤのスタイル（.sldファイル）を作成します。QGISを開きます。

  2. PostgreSQLから、DBサーバに接続します。 ※ 接続の作成手順は第6章を参照してください。

  3. レイヤを作成するデータをドラッグアンドドロップで地図上に表示します。

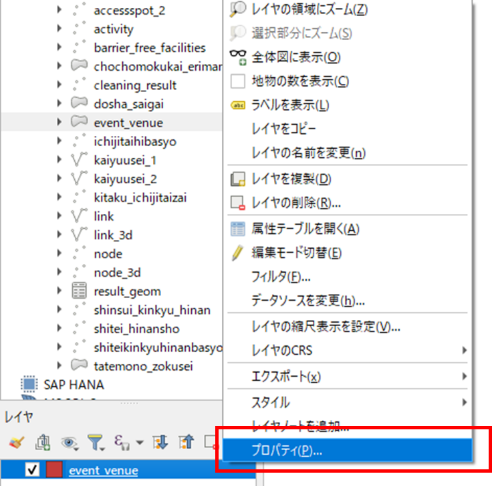

  4. 追加したレイヤを右クリックし、メニューからプロパティを開きます。

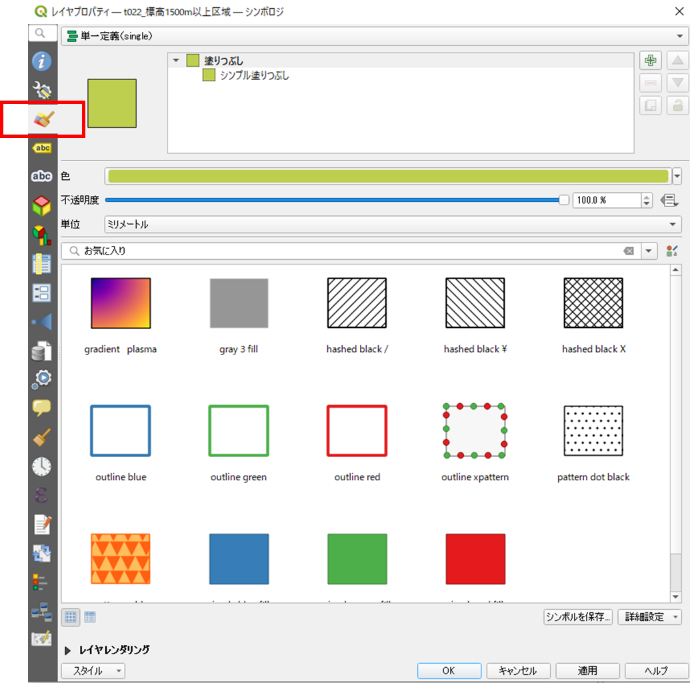

  5. スタイルを設定します。

    スタイルの設定方法は以下を参考にしてください。

    https://docs.qgis.org/3.16/ja/docs/user_manual/style_library/style_manager.html

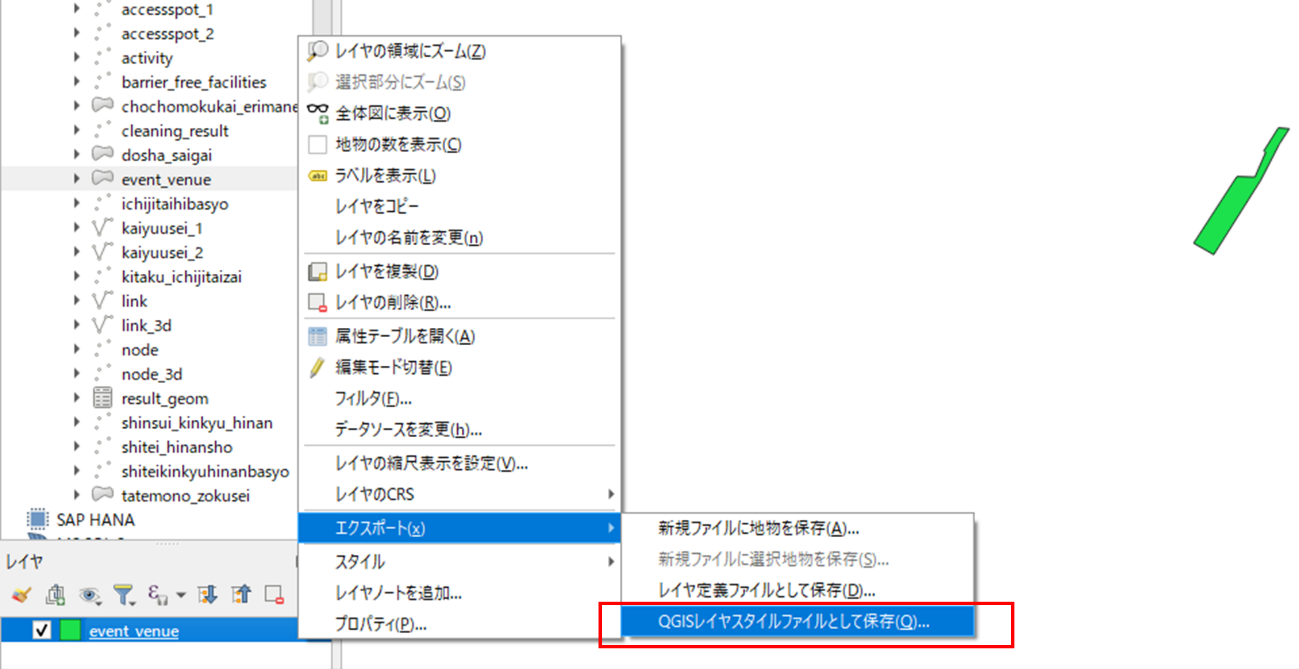

  6. スタイル設定後、レイヤを右クリックし、「エクスポート」>「QGISレイヤスタイルファイルとして保存」を選択します。

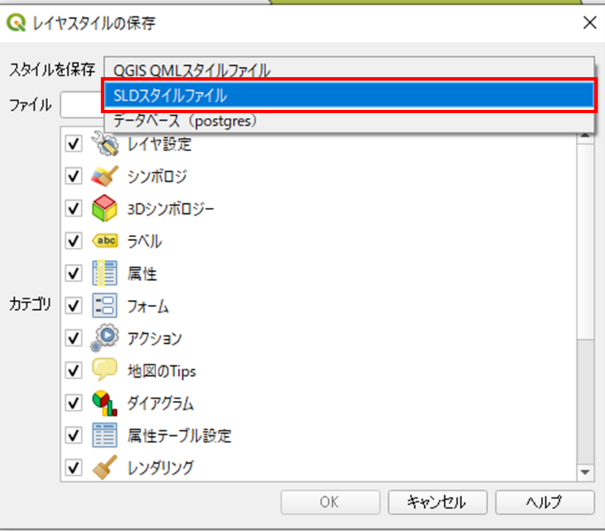

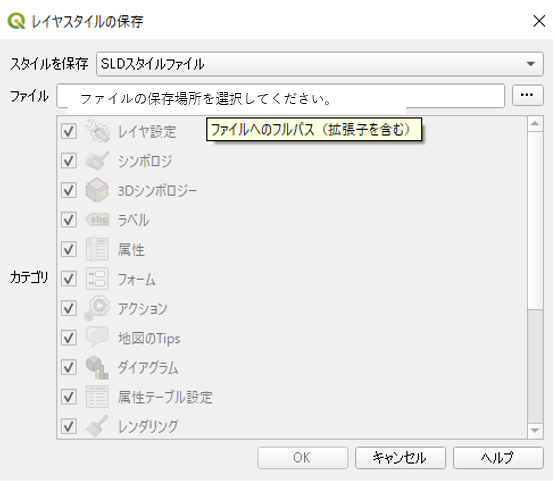

  7. 「SLDスタイルファイル」を選択し、ファイルを保存する場所を選択します。

    選択後、「OK」でファイルを出力します。

    グラフィカル ユーザー インターフェイス, テキスト 自動的に生成された説明

  8. 続いて出力したSLDファイルを、スタイルとしてGeoServerに登録します。

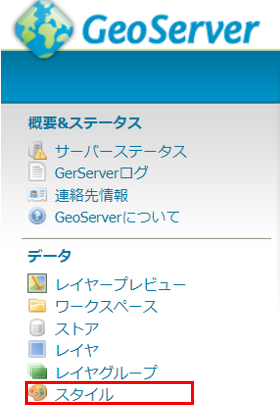

  9. メニューバーから「スタイル」を選択します。

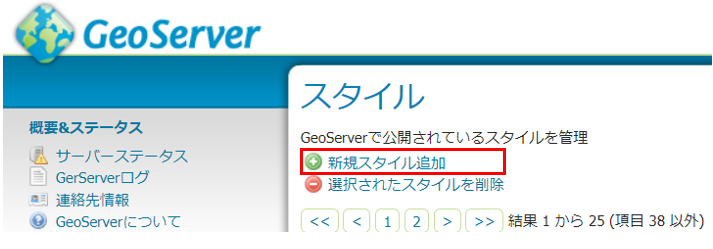

  10. 登録済みのスタイル一覧が開きます。「新規スタイル追加」を押下します。

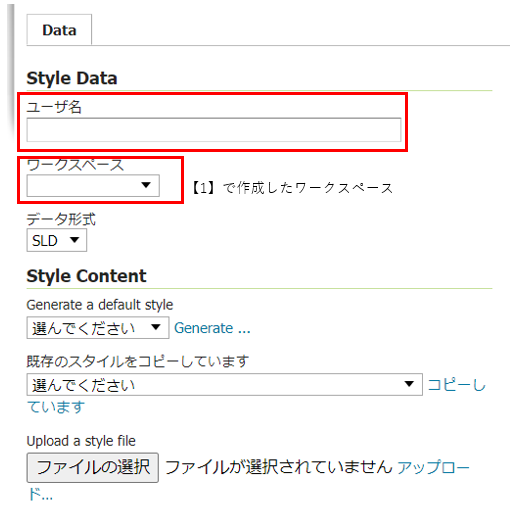

  11. ユーザ名を入力します。名前は任意ですが、判別しやすいようにスタイルファイルファイルの名前としておきます。 ワークスペースは、11-1で作成したワークスペースを選択します。

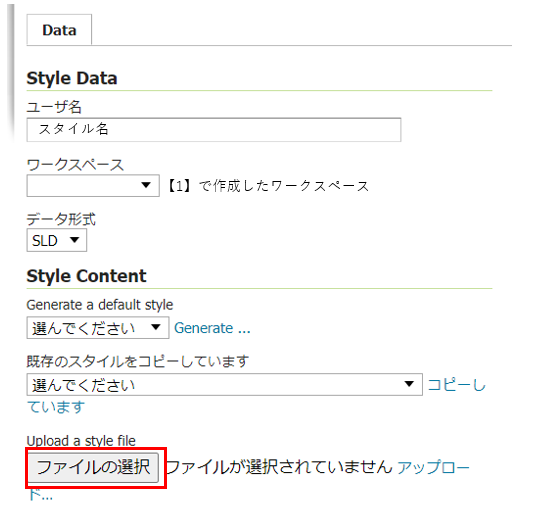

  12. 「ファイルを選択」を押下し、フォルダからアップロードするスタイル（.sld）ファイルを選択します。

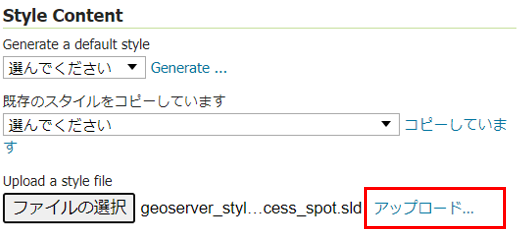

  13. 「アップロード」をクリックします。

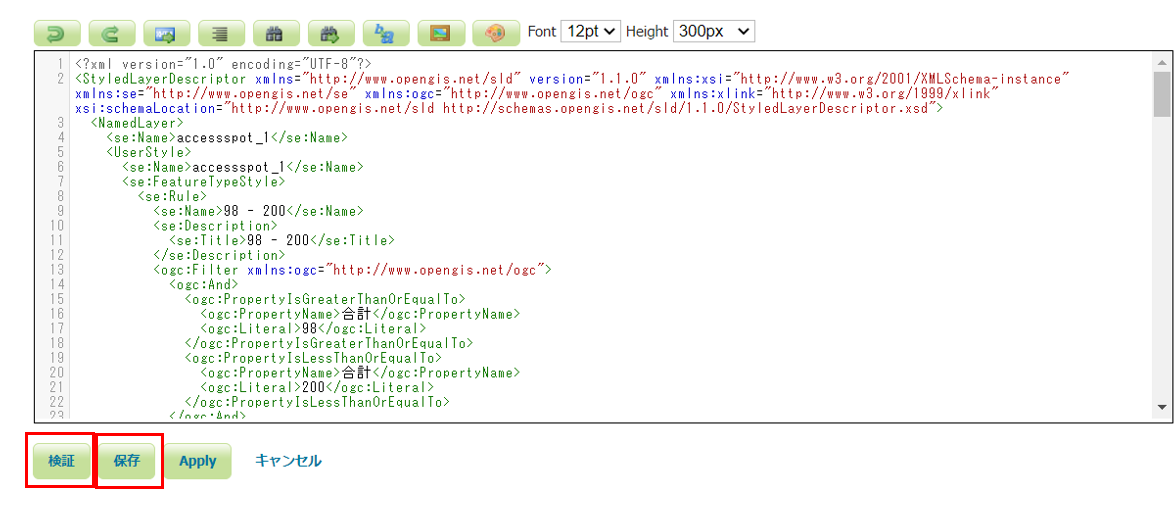

  14. アップロードされるsldファイルの中身が表示されるので、「検証」を押下して、「保存」を押下します。

  15. スタイルが登録されます。


11-3.レイヤを作成する（ビューの編集が必要な場合）

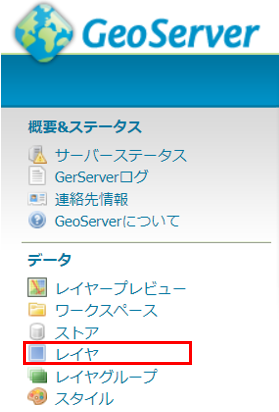

  1. メニューバーから「レイヤ」を選択します。

  2. 登録済みのレイヤ一覧が表示されます。「リソース新規追加」を押下します。

  3. レイヤ追加元で、11-1で作成したストアを選択します。

  4. データベースに登録済みのテーブルが一覧表示されます。 「SQLビューを新規作成」を選択します。

  5. 「名称を表示」にレイヤ名を入力します。 「SQLステートメント」にSQLファイルの中身を貼り付けます。

    • コメントを参照して内容を編集してください。

    • コメント箇所は削除して貼り付けてください。

  6. 「SQLからパラメータを推測」を押下します。SQLの中に「%変数名%」といった箇所を当て込んでおくと、該当箇所をクエリパラメータとして指定できるようになります。設定がある場合以下のようにパラメータが一覧表示されます。

  7. 必要であればデフォルト値を設定し、正規表現を修正します。

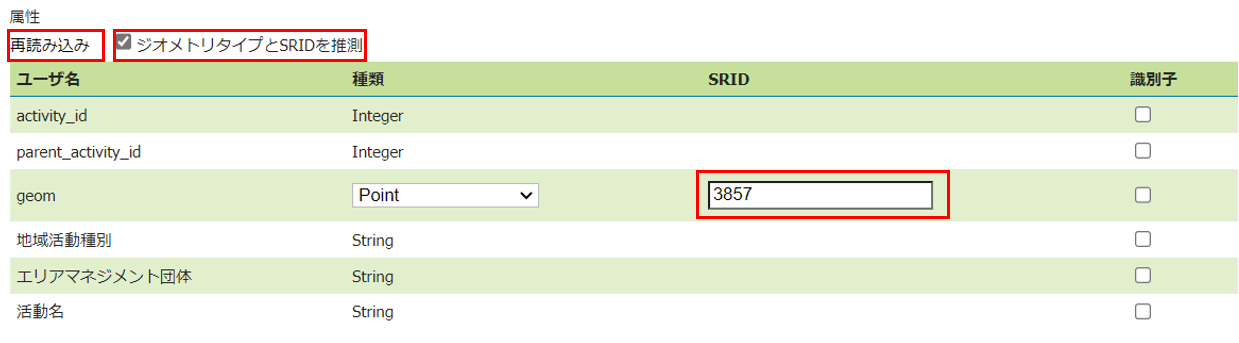

  8. 「ジオメトリタイプトSRIDを推測」にチェックを入れた状態で「属性」の「再読み込み」を押下します。 読み込むと、属性が一覧表示されます。ジオメトリの種類とSRIDがセットされていない場合、ここで設定しなおします。

  9. 「保存」を押下します。

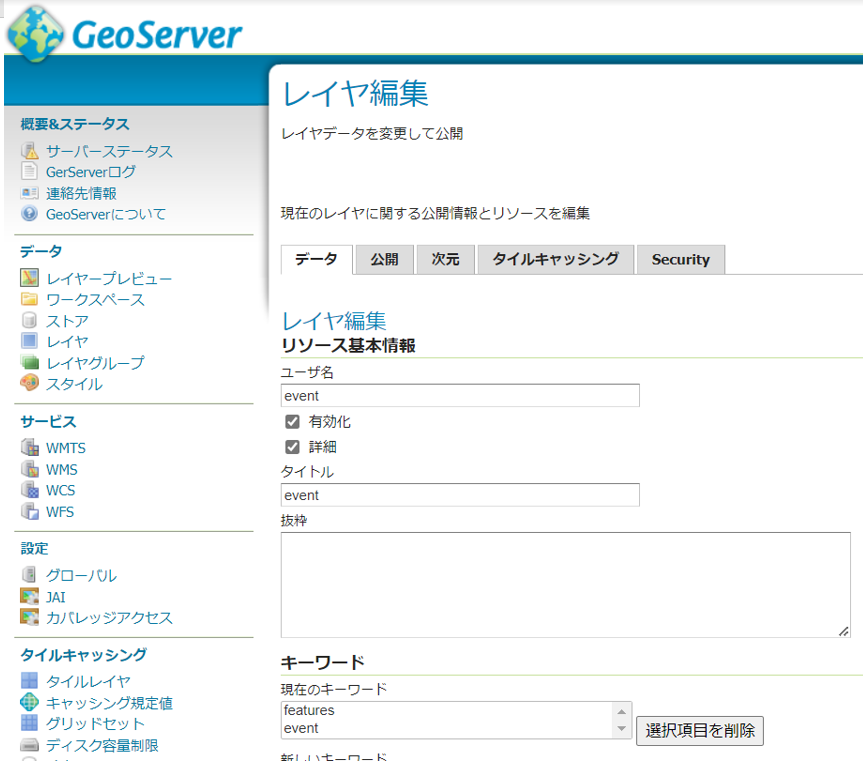

  10. 「レイヤ編集」に遷移します。下の方に遷移して、「範囲矩形」の欄を確認します。

  11. 「ネイティブの範囲矩形」で「データを元に算出」を押下し、「緯度経度範囲矩形」で「ネイティブの範囲をもとに算出」を押下します。

  12. 以下の通り値が出力されます。 出力された値は、レイヤの描画範囲になります。

    ※ クエリによる表示レイヤの絞り込みを行っている場合や、エリアマネジメント・イベント活動情報など新規データの登録が行われるレイヤの場合は自動算出では適切な範囲矩形が設定されません。

    前者の場合、全件表示用レイヤを作成し、そちらで設定した範囲矩形をコピーして貼り付ける、後者の場合データの登録が想定される範囲で設定、もしくは「Compute from SRS bounds」（座標系の範囲全域を設定）を選択などの方法を取り、適切な範囲矩形を設定してください。

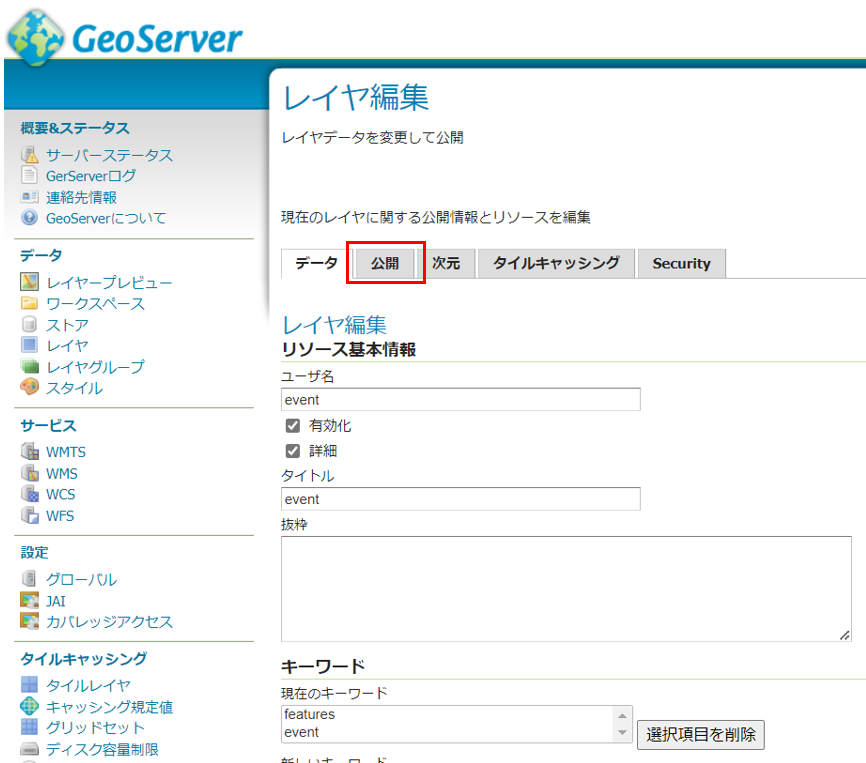

  13. 一度上にスクロールし、タブから「公開」を選択します。

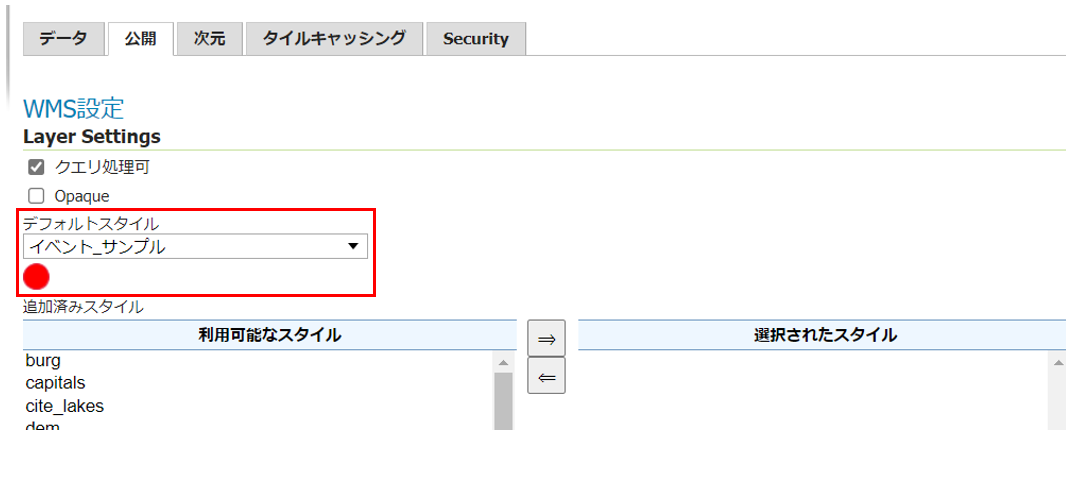

  14. タブが切り替わります。「WMS設定」で、「デフォルトスタイル」を選択します。スタイル一覧から、設定したいスタイルを選択します。

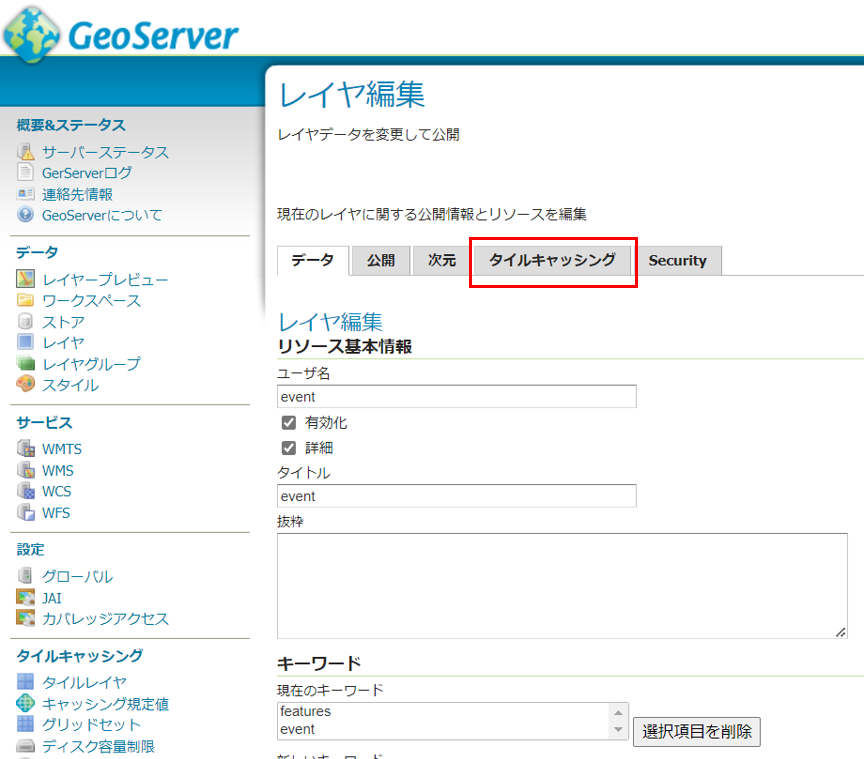

  15. タブを再び切り替えて、「タイルキャッシング」を開きます。

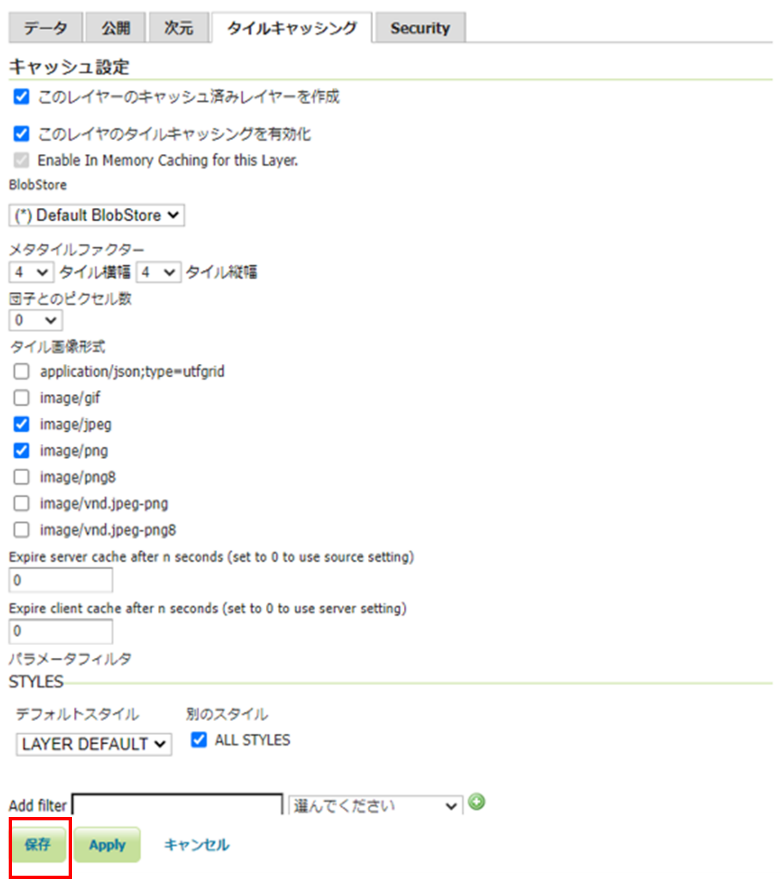

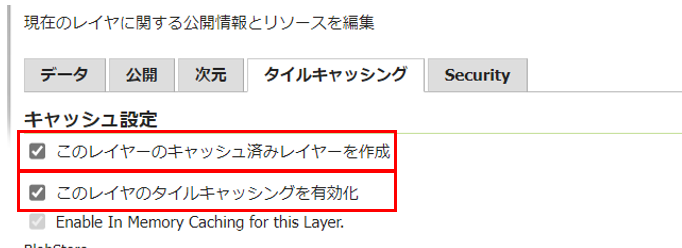

  16. 「このレイヤーのキャッシュ済みレイヤーを作成」と「このレイヤのタイルキャッシングを有効化」のチェックを外します。

  17. 「保存」を押下します。レイヤが登録されます。

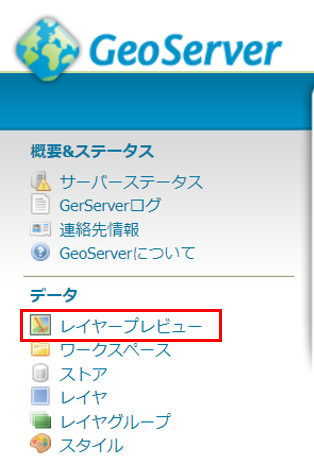

  18. 登録結果を確認します。メニューバーから「レイヤプレビュー」を選択します。

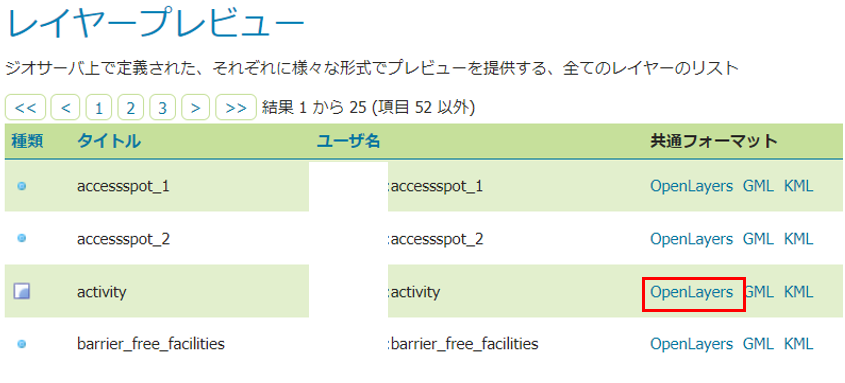

  19. 作成済みのレイヤ一覧が表示されます。作成したレイヤの行の「OpenLayers」を選択します。

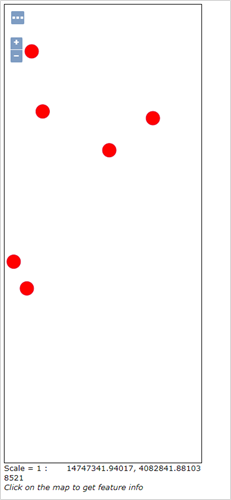

  20. 別タブが開き、レイヤのプレビューが確認できます。


11-4.レイヤを作成する（ビューの編集が不要な場合）

  1. メニューバーから「レイヤ」を選択し、続いて「リソース新規追加」を押下します。

  2. レイヤ追加元で、11-1で追加したデータソースを選択します。

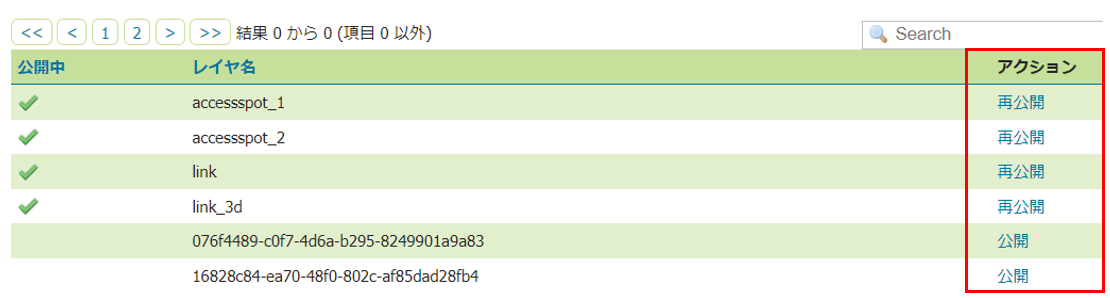

  3. データベースに登録済みのテーブル一覧が表示されます。

    レイヤを作成する判定レイヤのテーブルの行の「公開」または「再公開」を押下します。

  4. レイヤ編集画面が開きます。

  5. 「データ」タブで範囲矩形を編集します。

    「ネイティブの範囲矩形」で、「データを元に算出」を押下し、続いて「緯度経度範囲矩形」の「ネイティブの範囲を元に算出」を押下します。

  6. 「公開」タブに切り替えて、「WMS設定」のデフォルトスタイルの11-1で登録したスタイルを選択します。

  7. 「タイルキャッシング」タブに切り替えて、「このレイヤーのキャッシュ済みレイヤーを作成」と「このレイヤのタイルキャッシングを有効化」のチェックを外します。

  8. 「保存」を押下します。


11-5.特記事項

■ レイヤグループについて

複数のデータソースを1つのレイヤにまとめて表示したい場合、以下の手順でレイヤグループを作成します。

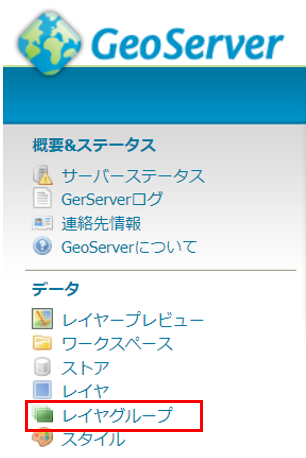

  1. GeoServerのサイドメニューバーから「レイヤグループ」を選択します。

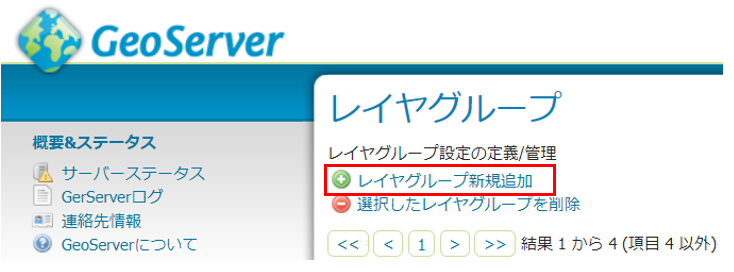

  2. 「レイヤグループ新規追加」を押下します。

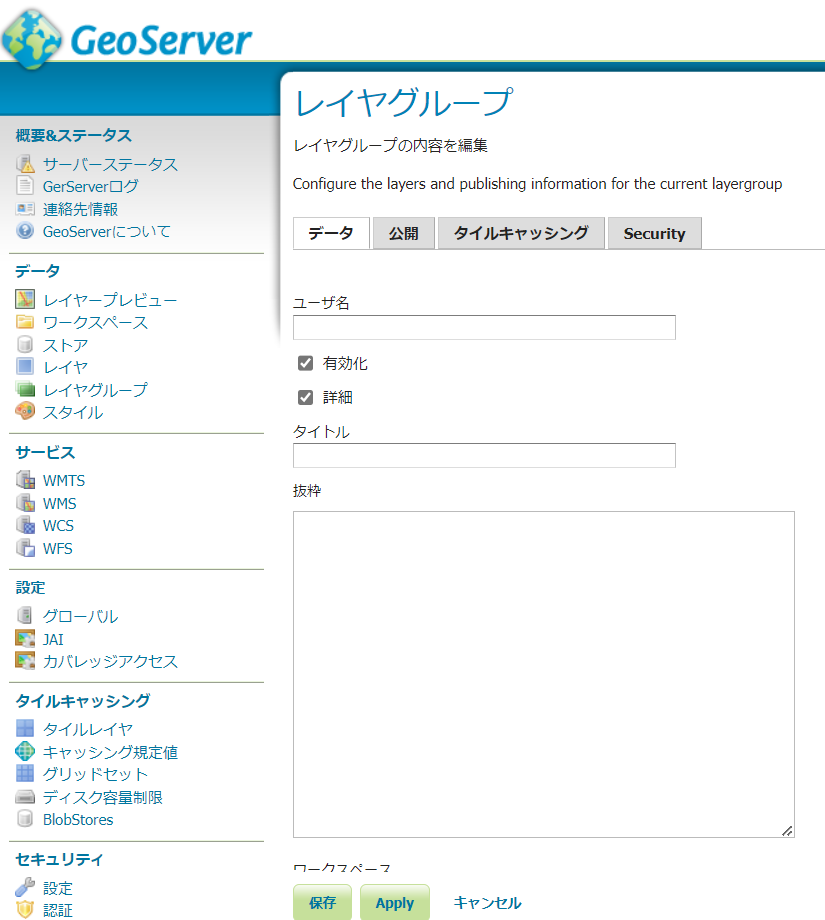

  3. 通常のレイヤと同様に設定を行います。

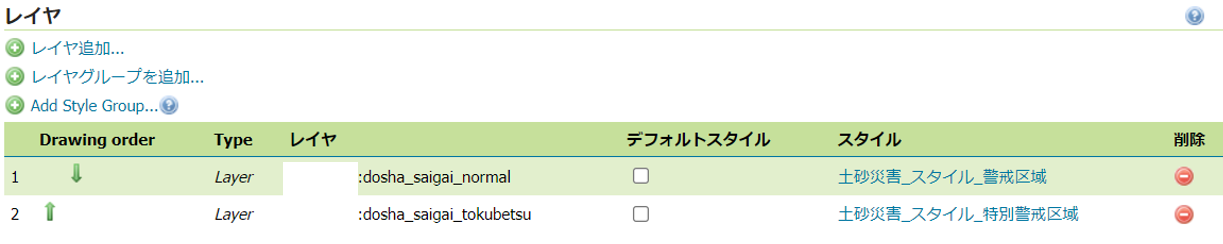

  4. 「レイヤ」でレイヤの追加や表示順の設定を行います。

  5. 保存でレイヤを保存します。通常のレイヤと同様に利用可能です。

    ■ レイヤの3D表示について

    カタログ定義内においてczmlTemplateプロパティを使用することで3D都市モデルビューワ上で3D表示が行えます。（本システムではlayerテーブルで各カタログ定義を設定します。）

    czmlの属性設定内容は下記を参照してください。

    https://github.com/AnalyticalGraphicsInc/czml-writer/wiki/CZML-Guide

    ※ レイヤの配信方式はWFSとします。

    WFSの表示設定は下記を参照してください。

    https://docs.terria.io/guide/connecting-to-data/catalog-type-details/wfs/

    以下に設定例を記載します。

    例1） ビルボード表示

    アイコン画像を使用して3D表示します。

    表示イメージ

    設定例

    ※ 元画像を用意してサーバに配置の上、imageで参照パスを設定してください。

    "czmlTemplate": {

                    "billboard": {

                      "eyeOffset": {

                        "cartesian": [

                          0,

                          0,

                          0

                        ]                      },

                      "horizontalOrigin": "CENTER",

                      "image": " /resource/legends/marker_hinan.png",

                      "scale": 0.5,

                      "heightReference": "RELATIVE_TO_GROUND",

                      "pixelOffset": {

                        "cartesian2": [

                          0,

                          0

                        ]

                      },

                      "show": true,

                      "verticalOrigin": "BOTTOM",

                      "sizeInMeters": true

                    },

                    "heightOffset": 100

                  }

    例2） シリンダー表示

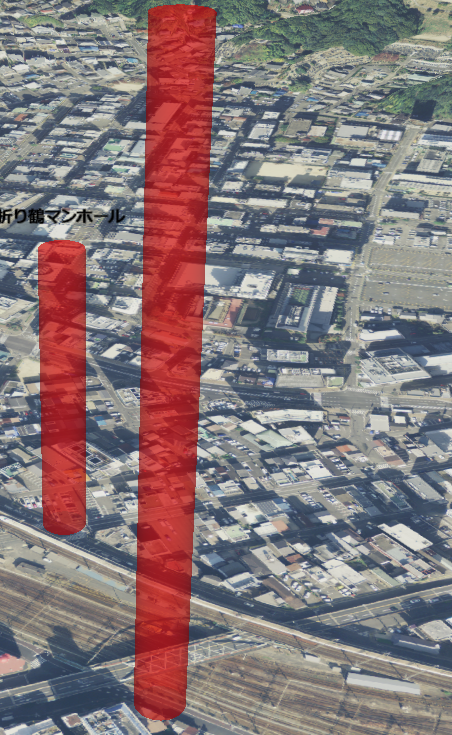

    表示イメージ

    設定例

    ※ referenceで表示サイズの設定に使用するパラメータ名を指定してください。

    "czmlTemplate": {

                            "ellipse": {

                              "semiMinorAxis": 10.0,

                              "semiMajorAxis": 10.0,

                              "extrudedHeight": {

                                "number": 10,

                                "reference": "#properties.合計"

                              },

                              "height": 40.0,

                              "numberOfVerticalLines": 100,

                              "heightReference": "RELATIVE_TO_GROUND",

                              "material": {

                                "solidColor": {

                                  "color": {

                                    "rgba": [

                                      255,

                                      0,

                                      0,

                                      100

                                    ]

                                  }

                                }

                              },

                              "outline": true,

                              "outlineColor": {

                                "rgba": [

                                  255,

                                  0,

                                  0,

                                  0

                                ]

                              }

                            }

                          }

                        },

12 アプリケーションデプロイ（Spring Boot）

対象プロジェクトフォルダ: erimane-dashboard-tool/SRC/api

確認済みサーバ環境：Ubuntu 22.04.1 LTS

確認済み作業PC環境 ：Windows 10 Pro


12-1.必要ツールのインストール

※ 作業PC上にて行う

  1. Spring Tool Suite 4のインストールを行ってください。

    https://spring.io/tools

    ※ インストール方法の参考サイト：

    https://qiita.com/t-shin0hara/items/d60116ab299a4dc8a9d0

  2. lombokのインストールを行ってください。

    https://projectlombok.org/download

    ※ インストール方法の参考サイト：

    https://qiita.com/r_saiki/items/82231ded1450f5ed5671


12-2.warの作成準備

※ 作業PC上にて行う

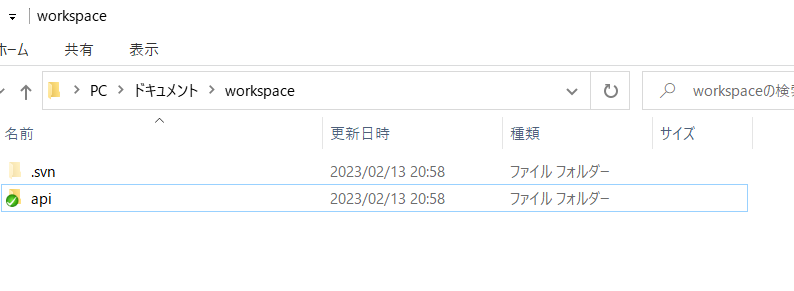

  1. 適当な場所にworkspaceを作成してプロジェクト(erimane-dashboard-tool/SRC/api)を配置してください。

  2. Spring Tool Suite 4を起動して、1で作成したworkspaceをlaunchしてください。

  3. プロジェクトのインポートを行います。

    Import projects .. > Maven > Existing Maven Projectsを選択してください。

    Root Directoryにworkspace内に配置したproject folderを指定します。

  4. Mavenの更新を行います。

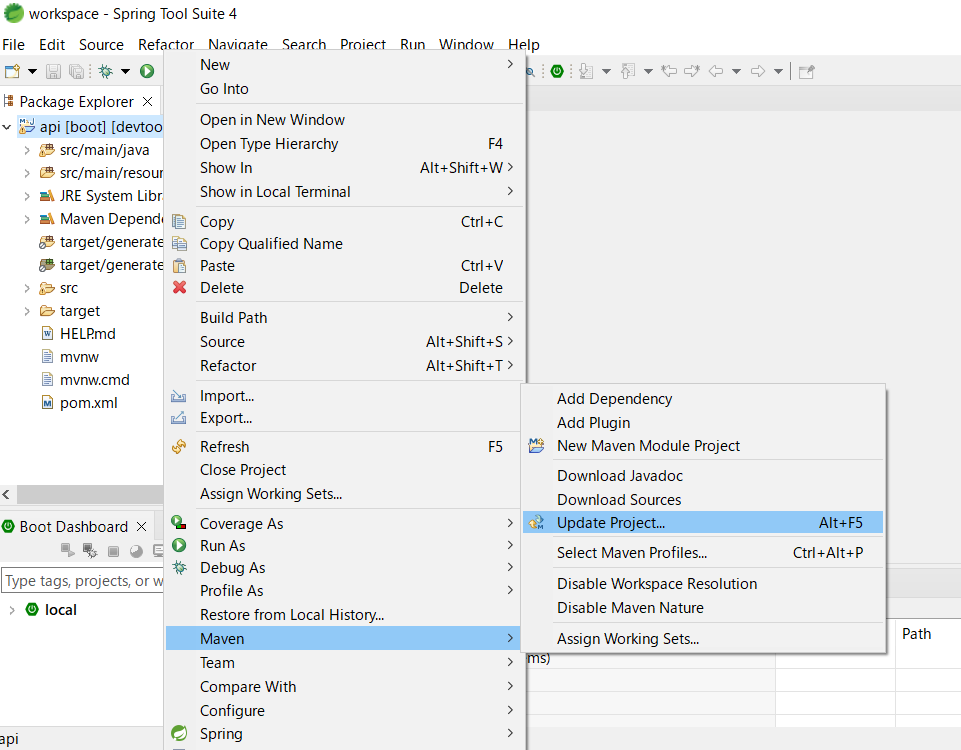

    プロジェクト右クリック> Maven > Update Projectを選択してください。

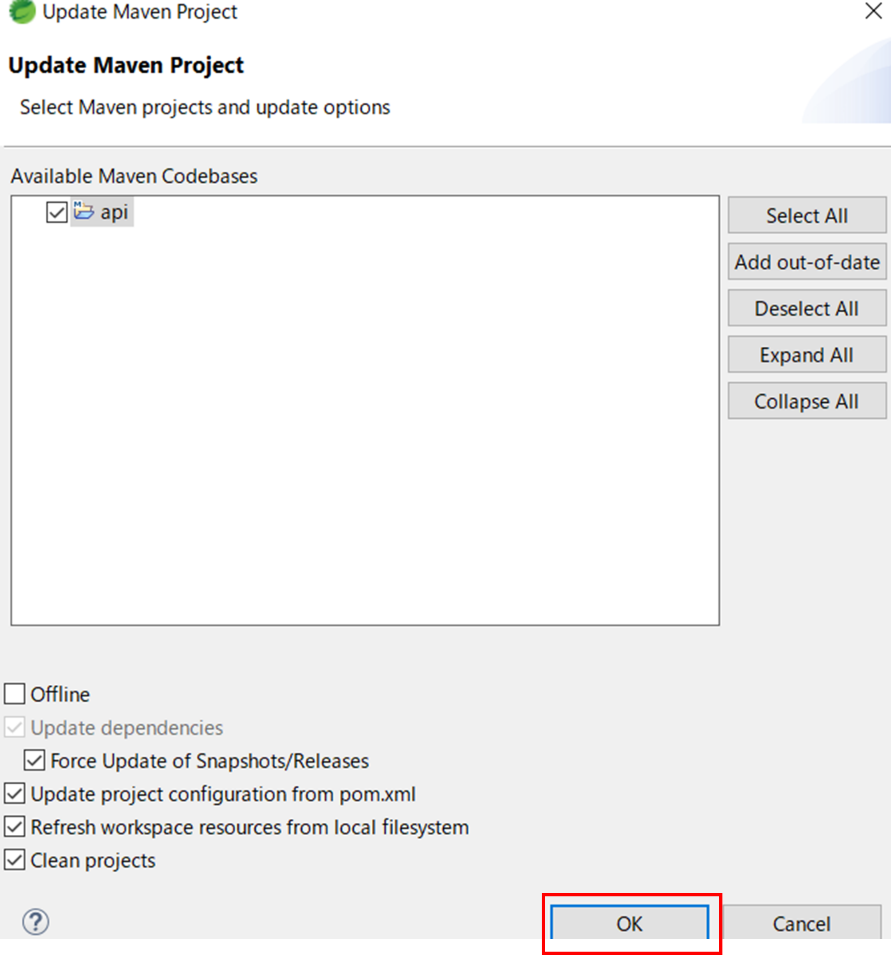

    更新画面でOKを選択すると、Mavenの更新が始まります。

  5. src/main/resources/application.propertiesの編集を行ってください。

    プロパティ一覧と、編集を行う箇所は第13章を参照してください。

    変更が必要な設定箇所は以下になります。

    • データベースとの接続情報

    • CORSの許可設定(外部からアクセスするフロント側のURL)

    • データの座標系

    • パス関係

    ※ application.propertiesが文字化けする場合は、application.propertiesを右クリック>properties>Resource>Text file encodingをUTF-8へ変更してください。


12-3.warの作成

※ 作業PC上にて行う

  1. プロジェクト右クリック> Run As > Maven buildを選択してください。

  2. Goalsに「package」を入力し、Runボタンを押下します。

  3. targetフォルダに3dviewapi-0.0.1-SNAPSHOT.warが作られていることを確認してください。


12-4.warのデプロイ

  1. Webサーバの適当な場所に3dviewapi-0.0.1-SNAPSHOT.warをアップロードしてください。

    ここでは /home/upload/ に転送する事としています。

  2. tomcatに配備します。

    ※ 配備の際、3dviewapi-0.0.1-SNAPSHOT.warから3dviewapi.warに名前を変更してください。

    cd /home/upload/

mv 3dviewapi-0.0.1-SNAPSHOT.war /opt/tomcat/webapps/3dviewapi.war

    ※ 配備後にapplication.propertiesを編集する場合は下記のように行います。編集後、保存して再起動を行ってください。

    vi /opt/tomcat/webapps/3dviewapi/WEB-INF/classes/application.properties

systemctl restart tomcat

  3. 最後に、application.propertiesで指定する添付ファイルの格納先ディレクトリを作成してください。

    mkdir /opt/tomcat/attatchment

chown tomcat /opt/tomcat/attatchment

12-5.デプロイ後の確認

  1. http://<サーバマシンのIPアドレス>/api/v2/api-docs にアクセスします。

  2. API定義のjsonが画面上に表示されることを確認してください。

    ※API定義をOFFにしたい場合

    src/main/java/view3d/config/WebMvcConfig.javaでswagger関連の設定が可能です。

    OFFにする場合はenableメソッドを追加する事で制御が行えます。

     @Bean
 public Docket api() {
 	return new Docket(DocumentationType.SWAGGER_2).
 			useDefaultResponseMessages(false)
 				.apiInfo(apiInfo()).enable(false)...

13 アプリケーション設定ファイル更新(Spring Boot)

以下にアプリケーション設定ファイルの設定一覧を記載します。

環境やアプリケーションの用途に応じて設定を変更してください。

※ 「環境設定」列に○がついている項目は、環境に応じた設定が必須です。


13-1.application.properties

プロパティ名 環境設定 設定値 内容
必須 任意
spring.jpa.database 　 　 POSTGRESQL データベース種類
spring.datasource.url ○ 　 jdbc:postgresql://[DBサーバのIPアドレス]:[DBサーバのポート番号]/[データベース名] データベース接続情報
spring.datasource.username ○ 　 devps データベースアクセスに使用するユーザ名
spring.datasource.password ○ 　 省略 データベースアクセスに使用するパスワード
app.cors.allowed.origins ○ http://localhost,https://example.com APIの使用を許可するURL(カンマ区切り)
app.filter.cookie.expire ○ 2592000 Cookieの有効時間(秒)
app.jwt.token.secretkey ○ secret JWTの署名の作成、検証で使用する秘密鍵
app.filter.admin ○ 省略

管理者のみ許可するAPIパス

※ 複数指定時、末尾に「\」が必須（最終末尾は不要）
app.filter.unable ○ 省略

アクセス不可対象にするAPIパス

※ 複数指定時、末尾に「\」が必須（最終末尾は不要）
app.file.rootpath ○ /opt/tomcat/attatchment/ エリアマネジメント・イベント活動及び投稿レイヤの添付写真格納先
app.billboard.activity.icons.rootpath ○ /opt/tomcat/icons/ エリアマネジメント・イベント活動billboardアイコン画像参照先
app.billboard.icons.rootpath ○ /opt/tomcat/icons/ 投稿レイヤbillboardアイコン画像参照先
app.billboard.icons.activity.settings ○ 省略 エリアマネジメント・イベント活動のbillboardアイコン設定(json形式)
app.api.rootpath ○ /api/activity/attachments/

エリアマネジメント・イベント活動 添付ファイルAPIのroot相対パス(URL形式可)

※ フロント側での参照時に使用
app.postLayer.rootpath ○ /api/layers/attachments/

投稿レイヤ　添付ファイルAPIのroot相対パス(URL形式可)

※ フロント側での参照時に使用
app.activity.view.epsg 4326

活動登録 フロント側のepsg
app.activity.data.epsg 3857

活動登録 postgres側のepsg
app.district.view.epsg 4326

町丁目 フロント側のepsg
app.route.view.epsg 4326

経路探索 フロント側のepsg
app.route.data.epsg ○ 6677

経路探索 postgres側のepsg
app.tatemono.flag ○ false

エリアマネジメント・イベント活動及び投稿レイヤの登録地点に建物モデルの高さ情報を付与する場合,有効化
app.tatemono.view.epsg 4326

3D建物モデル フロント側のepsg
※app.tatemono.flagがtrueの場合のみ
app.tatemono.data.epsg 6697

3D建物モデル poetgres側のepsg
※app.tatemono.flagがtrueの場合のみ
app.tatemono.table tatemono_uc_erimane_seika

3D建物モデル テーブル名
※app.tatemono.flagがtrueの場合のみ
app.tatemono.height.column measured_h

3D建物モデル 高さデータ カラム名
※app.tatemono.flagがtrueの場合のみ
app.tatemono.geom.column measured_h

3D建物モデル geometry カラム名
※app.tatemono.flagがtrueの場合のみ
app.tatemono.default.height 〇 100

エリアマネジメント・イベント活動及び投稿レイヤの登録地点デフォルト高さ(m)
spring.servlet.multipart.max-file-size ○ 50MB ファイル1つの最大サイズ
spring.servlet.multipart.max-request-size ○ 100MB 複数ファイル全体の最大サイズ
app.custom.log.flag ○ true ログインログの有効有無
※ ログインログは利用者のアクセス履歴を記録するために使用します。目的に応じて設定を変更してください。
app.csv.log.path.login ○ /opt/tomcat/logs/login_log.csv

ログインログの出力先

※ csv形式のみ
app.csv.log.header.login 省略

ログインログのheader

※ 変更不可
logging.file.name ○ /opt/tomcat/logs/3dviewapi.log アプリケーションログの出力先
logging.level.org.springframework.web 　 ○ アプリケーションログ出力レベル設定 INFO
logging.level.view3d 　 ○ アプリケーションログ出力レベル設定 DEBUG

14 アプリケーションデプロイ（3DViewer）

対象プロジェクトフォルダ: erimane-dashboard-tool/SRC/3dview

確認済みサーバ環境：Ubuntu 22.04.1 LTS

確認済み作業PC環境 ：Windows 10 Pro


14-1.必要ツールのインストール　※ 作業PC上にて行う

  1. Node.js v10.0 以降、npm v6.0 以降のインストールを行ってください。

    https://nodejs.org/en/download/

  2. コマンドでyarn v1.19.0 以降のインストールを行ってください。

    npm install -g yarn

  3. Git Bashのインストール

    https://gitforwindows.org/


14-2.nodejs依存モジュールのインストール

※ 作業PC上にて行う

  1. Git Bashからプロジェクトフォルダ直下に移動してください。

    cd erimane-dashboard-tool/SRC/3dview

  2. Git Bashからnodejs依存モジュールのインストールを行ってください。

    export NODE_OPTIONS=--max_old_space_size=4096

yarn

14-3.設定ファイルの更新

※ 作業PC上にて行う

第15章の手順で設定ファイルを更新します。

※ 第15章15-2はビルド後も再ビルドすることなく変更が可能です。


14-4.PLATEAU VIEWのビルド

※ 作業PC上にて行う

  1. プロジェクトフォルダ直下に移動して、ビルドを行います。

    cd erimane-dashboard-tool/SRC/3dview

yarn gulp release

  2. プロジェクトフォルダ直下にある

    devserverconfig.jsonをproductionserverconfig.jsonに名前を変更してください。変更済みの場合は不要です。


14-5.PLATEAU VIEWのデプロイ

※ 作業PC上にて行う

  1. デプロイ先の作成を行います。フォルダ名の指定は自由です。

    mkdir /opt/PLATEAU_VIEW

  2. 適当な場所にプロジェクト直下のwwwroot,node_modules,ecosystem.config.js,ecosystem-production.config.js,productionserverconfig.jsonをアップロードしてください。

  3. wwwroot,node_modules,ecosystem.config.js,ecosystem-production.config.js,productionserverconfig.jsonをデプロイ先直下へ配置してください。

    cd /home/upload/

mv wwwroot /opt/PLATEAU_VIEW/

mv node_modules /opt/PLATEAU_VIEW/

mv ecosystem.config.js /opt/PLATEAU_VIEW/

mv ecosystem-production.config.js /opt/PLATEAU_VIEW/

mv productionserverconfig.json /opt/PLATEAU_VIEW/

  4. デプロイ先に移動し、PLATEAU VIEWを起動します。

    cd /opt/PLATEAU_VIEW

./node_modules/.bin/pm2 start ecosystem-production.config.js --update-env --env production

  5. 最後にapi側のaoolication.propertiesで設定されているアイコン格納パスをtomcatから参照できるように設定します。

    ln -s /opt/PLATEAU_VIEW/wwwroot/sample /opt/tomcat/icons

14-6.デプロイ後の確認

  1. http://<サーバマシンのIPアドレス>/plateau/ にアクセスします。

  2. 3D都市モデルビューワ画面が表示されればここまでの一連の設定が完了しています。


15 アプリケーション設定ファイル更新(3DViewer)

3DViewerでは、以下3種類の設定ファイルを使用します。

搭載するデータに合わせて適切に設定を行ってください。

ファイル名 パス 内容
config.json /wwwroot

・初期ファイルとして参照するファイルの設定

・アプリケーション名

・ヘルプメニュー内容

erimane_init.json

（Initファイル）

 /wwwroot/init

・初期表示位置

・背景地図
customconfig.json /packages/terriajs

・GeoServer、APIのURL

・連携設定等

15-1.config.json

本書ではカスタマイズが必要な箇所のみ記載します。

詳細なカスタマイズ手順はTerria公式サイトの以下ページを参照してください。

https://docs.terria.io/guide/customizing/client-side-config/

プロパティ名 初期値 内容
initializationUrls erimane_init

・初期ファイルとして参照するInitファイル名。

Initファイルを変える場合、記載を変更。

15-2.erimane_init.json

本書ではカスタマイズが必要な箇所のみ記載します。

詳細なカスタマイズ手順はTerria公式サイトの以下ページを参照してください。

https://docs.terria.io/guide/customizing/initialization-files/

https://docs.terria.io/guide/connecting-to-data/catalog-items/

主なプロパティ一覧は下記になります。

プロパティ名 内容
homeCamera ホームボタン押下時に表示する範囲
initialCamera 初期表示範囲とカメラ位置
baseMaps

ベースマップ（航空写真等の背景図）

Items：選択セット一覧を定義

enabledBaseMaps：利用可能背景図一覧
catalog

レイヤ一覧

※ DBからレイヤ定義を取得する為、使用不可
workbench 初期表示するレイヤ一覧

※ DBからレイヤ定義を取得する為、使用不可

以下に、各カスタマイズ箇所の設定手順を記載します。

  1. カメラ位置

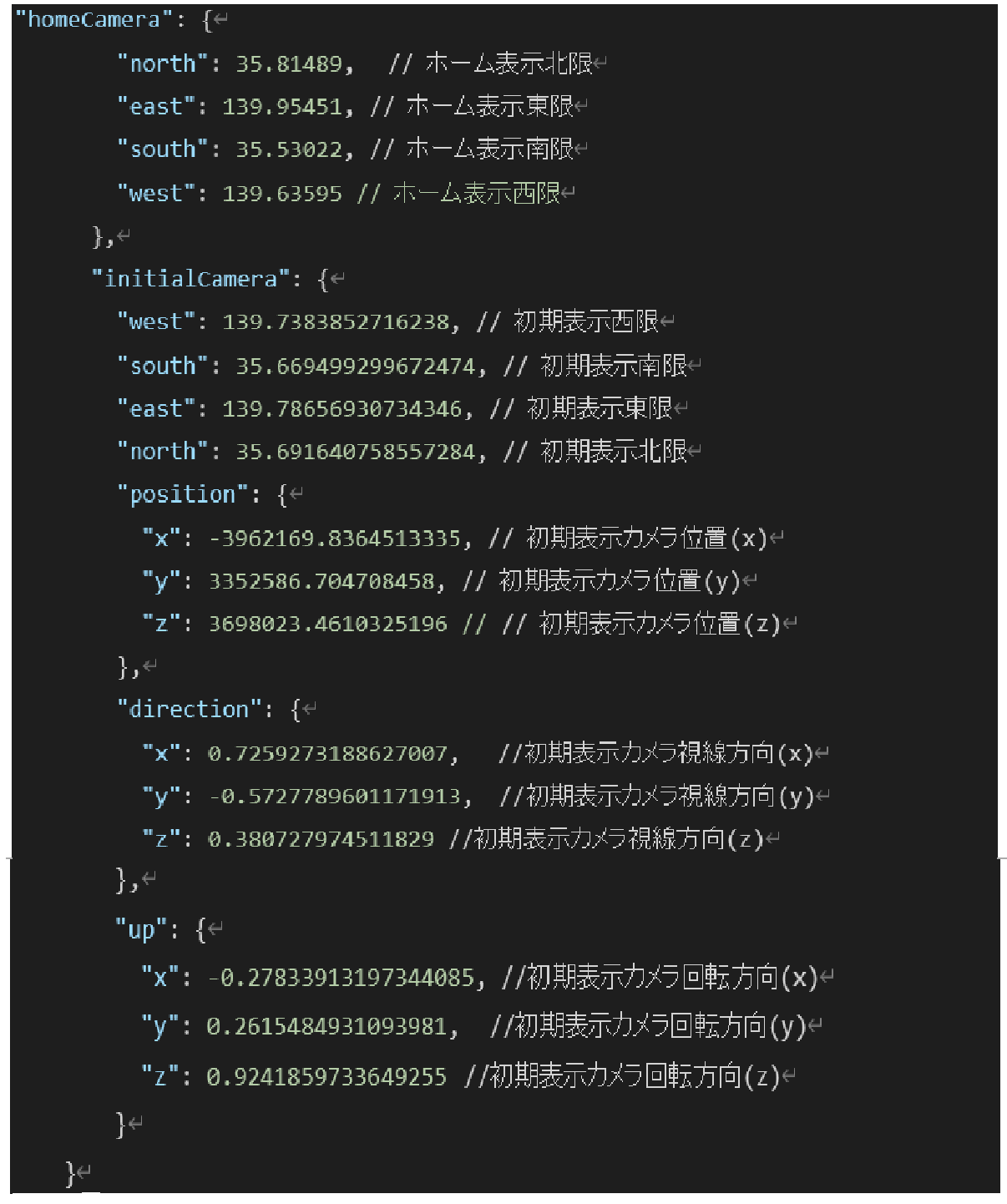

    homeCameraと inititalCameraを修正し、表示させたい位置に合わせます。

  1. 航空写真

    baseMapsのitemsを編集します。

背景地図を追加した場合、

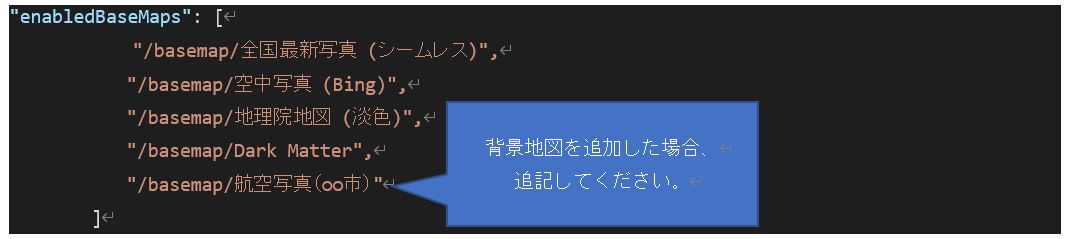

baseMapsのenabledBaseMapsを編集します。


15-3.customconfig.json

以下プロパティ一覧です。

環境に合わせて変更してください。

プロ

パティ①

プロ

パティ②

 初期値 内容
config plateauPath /plateau PLATEAU VIEWへのルートパス
※ 末尾スラッシュは省略
apiUrl /api APIのルートパス(URL形式可)
※ 末尾スラッシュは省略
geoServerUrl /geoserver GeoServerのルートパス(URL形式可)
※ 末尾スラッシュは省略
geoServerWorkSpaceName workspace geoserverのworkspace名を指定
defaultShowWorkbench false 初期表示の際のworkbenchの表示有無
defaultThemeId 1 初期表示するテーマのthemeId
attachmentFileUrlForActivity /api/activity/attachments エリアマネジメント・イベント活動 添付ファイルAPIのroot相対パス(URL形式可)
attachmentFileUrlForPostLayer /api/layers/attachments 投稿レイヤ　添付ファイルAPIのroot相対パス(URL形式可)
billboardUrlForPostLayer /api/layers/billboard/iconImage 投稿レイヤ billboard画像取得APIのroot相対パス(URL形式可)
billboardUrlForActivity /api/activity/billboard/iconImage エリアマネジメント・イベント活動 billboard画像取得APIのroot相対パス(URL形式可)
layerTypeNamesForRouteSearch workspace:link_3d GeoServerでセットアップ済みの経路探索のレイヤ名
layerTypeNamesForMachiChomeSearch workspace:chochomokukai_part GeoServerでセットアップ済みの町丁目検索のレイヤ名
layout leftInitialWidth 4 管理者 グラフリスト一覧画面で使用する初期搭載 グリッド数(幅)
leftInitialHeight 4 管理者 グラフリスト一覧画面で使用する初期搭載 グリッド数(高さ)
rightInitialWidth 4 管理者 グラフリスト一覧画面で使用する初期搭載 グリッド数(幅)
rightInitialHeight 4 管理者 グラフリスト一覧画面で使用する初期搭載 グリッド数(高さ)
layerUniqueIdCorrespondenceTable activity //データセット/地域・エリマネ活動可視化/エリマネ活動結果 カタログ定義で設定済みのエリアマネジメント活動レイヤのuniqueIdを指定
event //データセット/賑わい創出/イベント活動結果 カタログ定義で設定済みのイベント活動レイヤのuniqueIdを指定
postLayer(N) //データセット/投稿レイヤ/投稿レイヤ(N) カタログ定義で設定済みの投稿レイヤのuniqueIdを指定
statisticsItemsInformation value 統計項目システムID 変更不可
displayName 統計項目表示名 管理者 地域統計・回遊性情報管理画面で使用する表示名
postLayerSelectOption layerId Integer 選択項目とする投稿レイヤのlayerIdを指定
itemId Integer 選択項目とする投稿レイヤのitemIdを指定
option String カンマ区切りで固定選択項目値を列挙
featureIdAliasName - 属性ID layer_source_fieldテーブルで設定済みのfeature_idのエイリアス名
※基本変更不要
activityIdAliasName - 活動ID layer_source_fieldテーブルで設定済みのactivity_idのエイリアス名
※基本変更不要
attributeDisplayExclusionList - Array 属性パネルで非表示とする属性名を設定
attributeDisplayExclusionListForLayerName - Array 属性パネルを非表示とするレイヤのuniqueIdを設定
postLayerIconCorrespondenceTable - Object 管理画面 テーマ・レイヤ公開管理画面で使用
keyを表示名,valueをパスとしたObject形式で定義
