プログラム設計

空間IDを付与した3D都市モデル生成ツール

プログラム構成

プログラム構成			説明
1	メインプログラム	citygml2id.py	CityGML から gml_id と空間IDのペアを CSV 出力するツール
2		id2citygml.py	空間IDのCSV ファイルからCityGMLファイルを更新（空間IDの拡張属性作成）するツール
3	サブプログラム	grids.py	ボクセルグリッドを構築するためのプログラム
4		inputs.py	ファイルを入力するためのプログラム
5		outputs.py	ファイルを出力するためのプログラム
6		prepare.py	CityGMLファイルを前処理（解析）するためのプログラム
7		constants.py	定数定義

アーキテクチャ

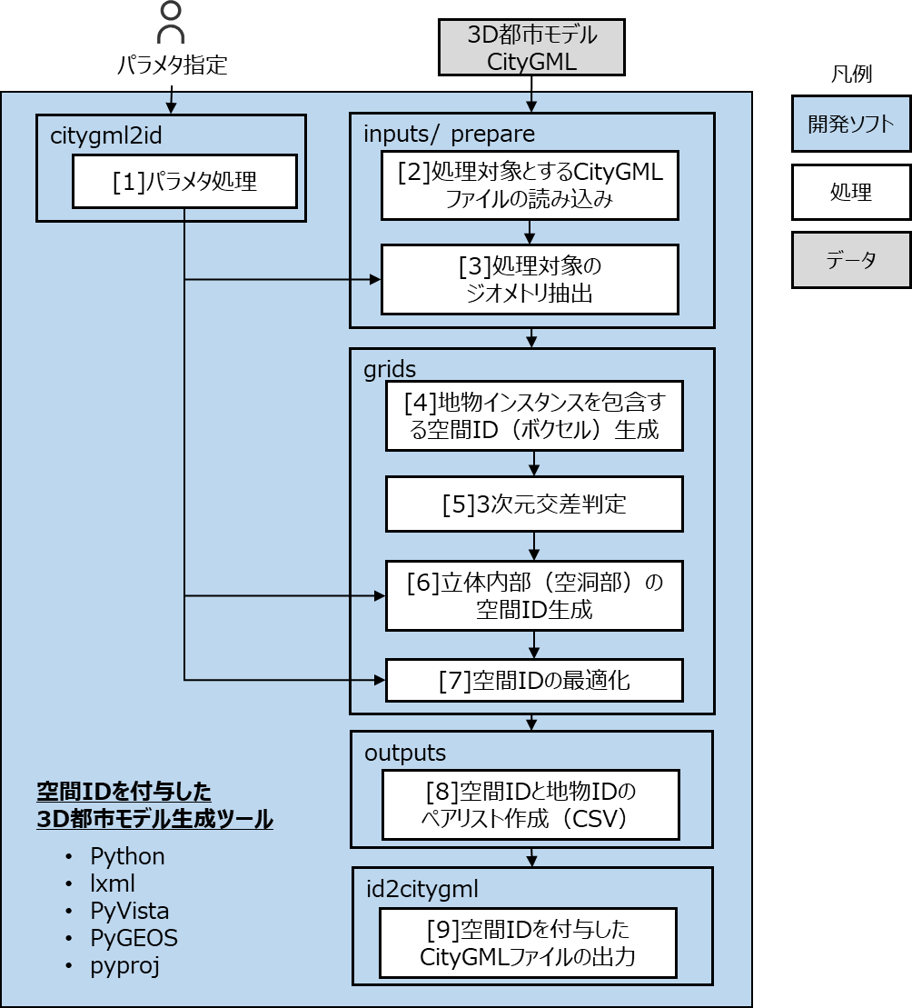

システムアーキテクチャ

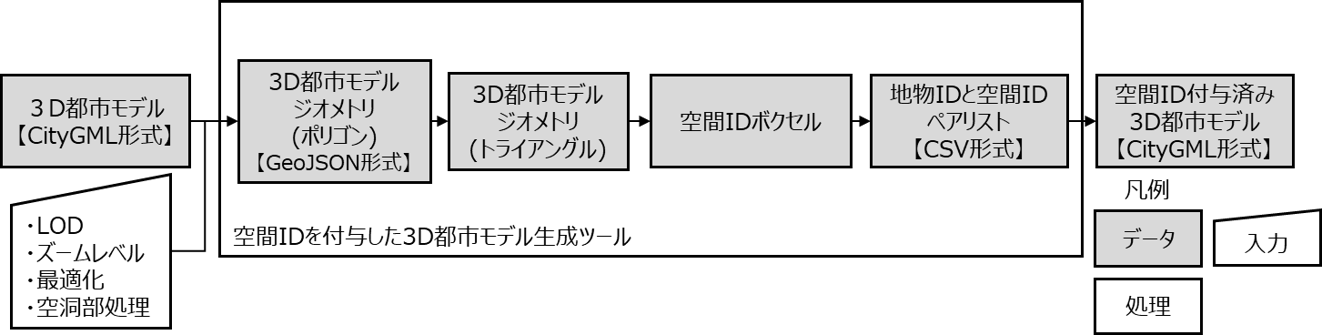

データアーキテクチャ

空間IDのメタデータ生成ツール

本ツールは空間IDが付与されたCityGMLファイルを入力とし、地物IDと空間IDのペアリストファイル（CSV形式）を出力するコマンド部と、地物IDと空間IDのペアリストファイルを可視化するためのビューア部に分かれている。コマンド部は、空間IDを付与した3D都市モデル生成ツールと同じであるため、ビューア部について説明する。

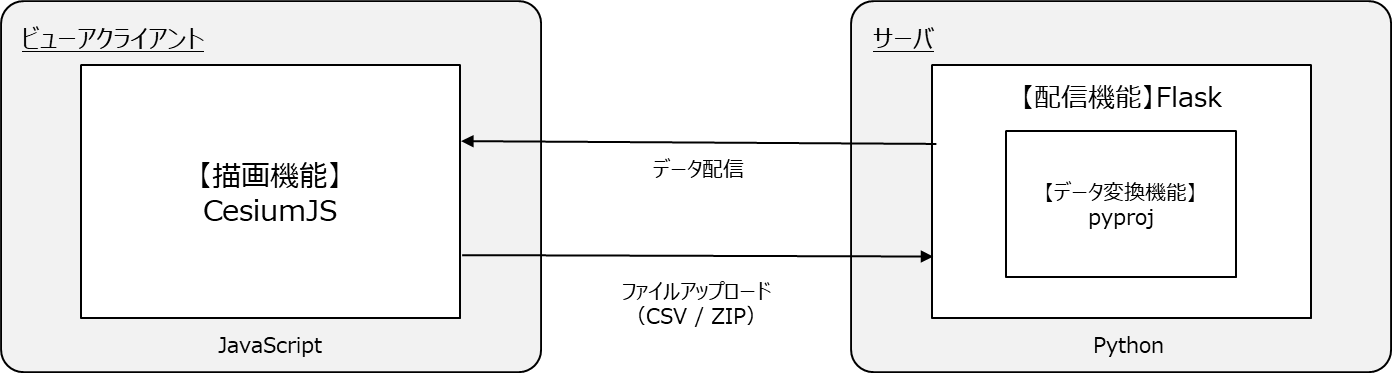

ソフトウェア構成（ビューア部）

プログラム構成（ビューア部）

プログラム構成（ビューア部）			説明
1	サーバ	server.py	空間IDからボクセル形状の生成等を行うプログラム
2		cleanup.py	一時ディレクトリの古いファイルを削除するプログラム
3	ビューアクライアント	index.js	サーバへのファイルアップロードとサーバから配信されるデータをビューアに表示するプログラム
4		attribute.js	空間ID（ボクセル）のメタデータ（3D Tiles/ Mapbox Vector Tileに記録された属性）を取得するプログラム

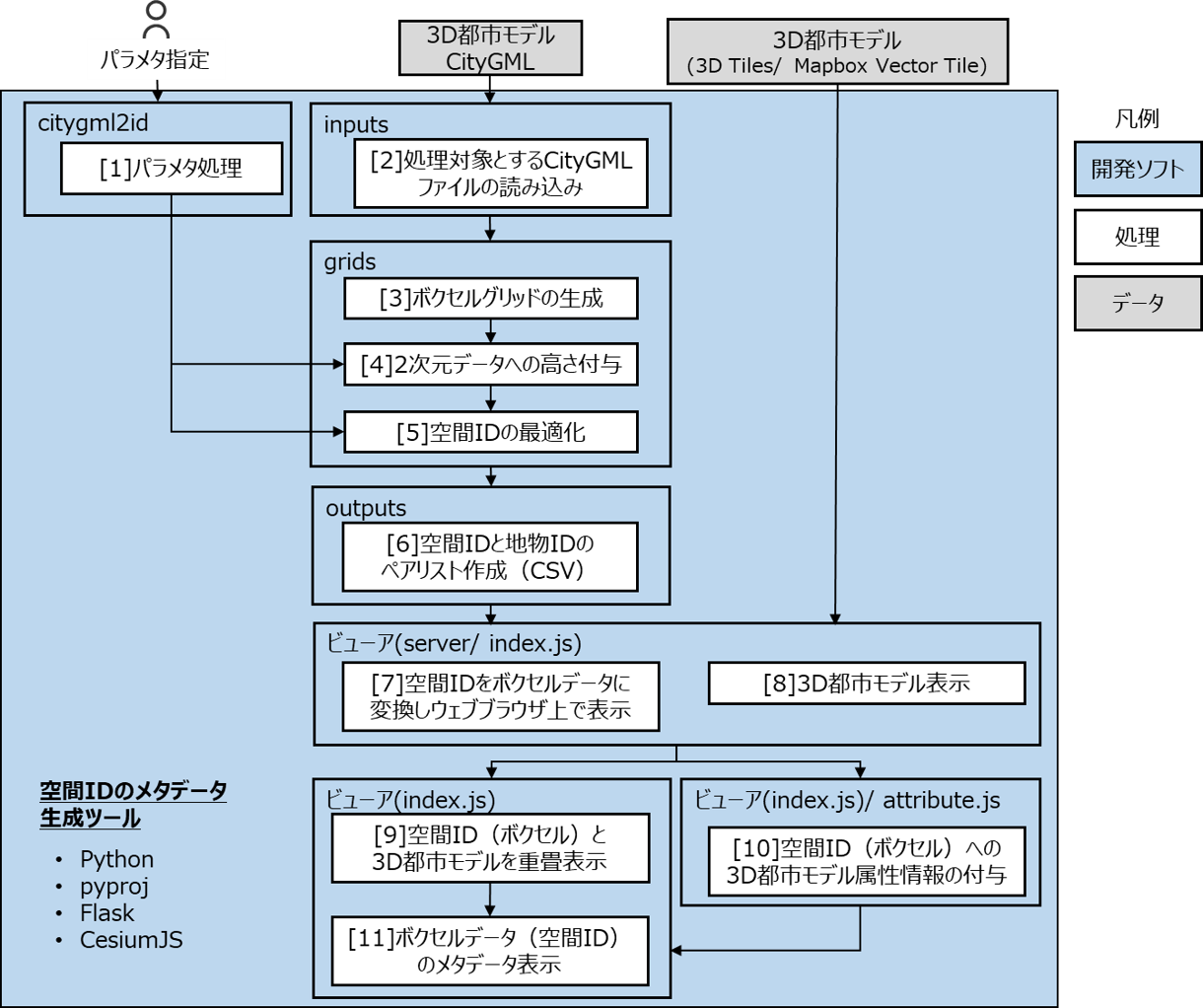

システムアーキテクチャ

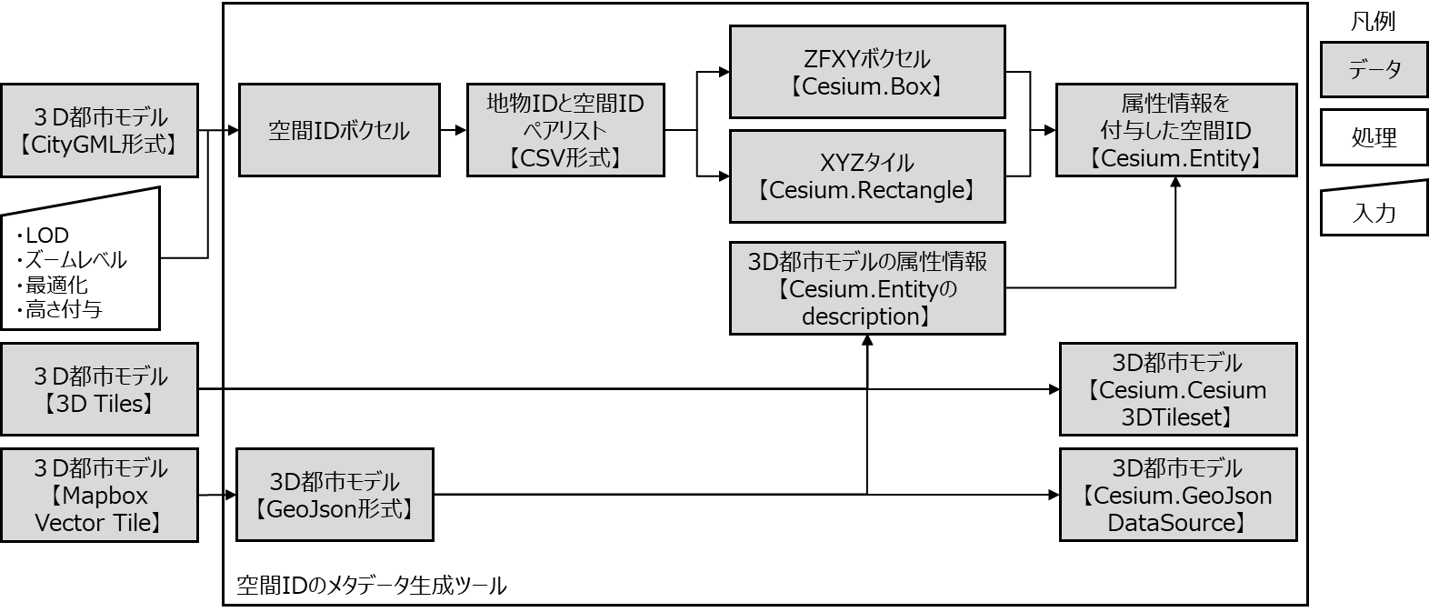

データアーキテクチャ
