エディタAPI

このページではブループリントで、エディタAPIを使用する方法を記載します。

インポート

PLATEAU SDKウィンドウのインポートの機能をAPIにてご利用いただけます。

準備

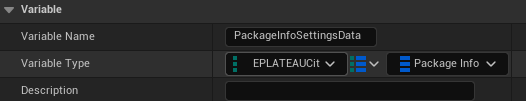

インポートを行うためにPLATEAUCityModelPackageをKeyとして、PackageInfoSettingsをValueとしたMapデータを作成します。

特定の地物のみ読み込む場合のインポートデータ設定

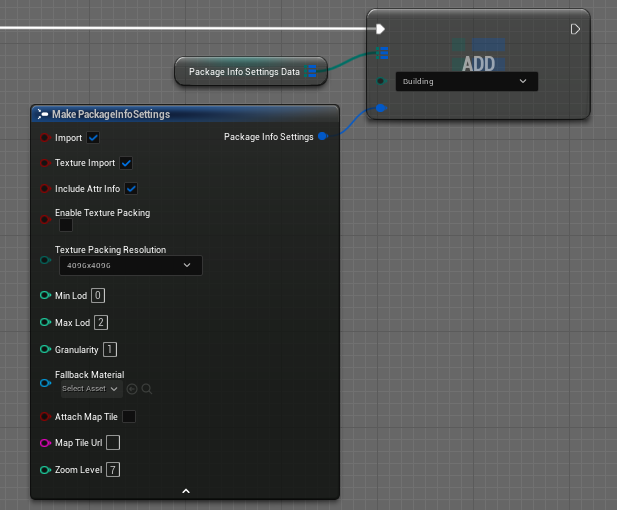

インポートするPLATEAUCityModelPackageとPackageInfoSettingsをMapデータに格納します。

  • PackageInfoSettingsの各項目はの設定は、PLATEAU SDKウィンドウのインポートに対応しています。

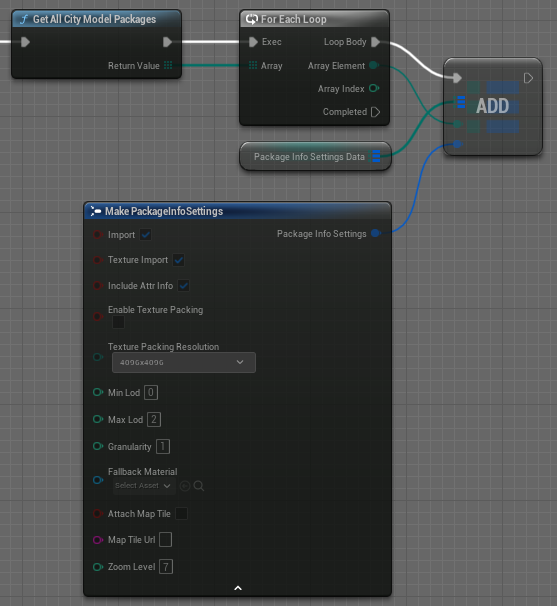

全ての地物を読み込む場合のインポートデータ設定

PLATEAU|BPLibraries|Util|GetAllCityModelPackagesにて全てのパッケージを取得し、Mapデータに格納します。

  • PackageInfoSettingsの各項目はの設定は、PLATEAU SDKウィンドウのインポートに対応しています。

ローカルからのインポート

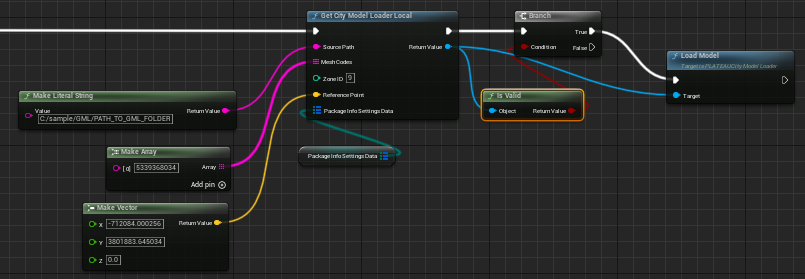

  1. PLATEAU|BPLibraries|ImportAPI|Get City Model Loader Localを配置します。
  2. 参照するローカルのCityGMLまでのパスをSource Pathにセットします。
  3. 読み込みたい地域のメッシュコードのArrayをMesh Codesにセットします。
  4. 基準座標系の番号をZone IDにセットします。
  5. オフセット値のx,y,zの値をVectorとしてReference Pointにセットします。
  6. 上記で作成したPLATEAUCityModelPackageをKeyとして、PackageInfoSettingsをValueとしたMapデータをPackage Info Settings Dataにセットします。
  7. Return ValueでPLATEAUCityModelLoaderを取得できます。

サーバーからのインポート

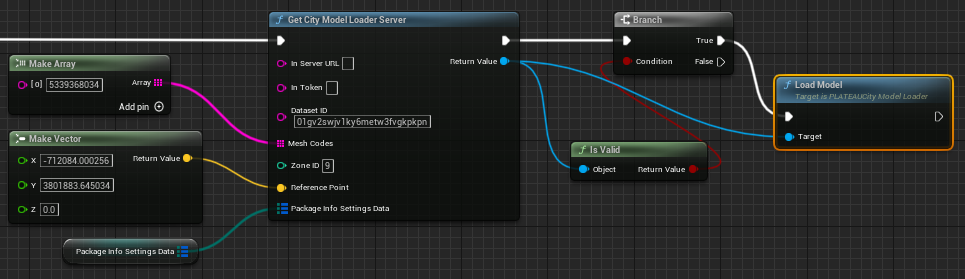

  1. PLATEAU|BPLibraries|ImportAPI|Get City Model Loader Serverを配置します。
  2. 接続先を上書きする場合は、In　Server URL, In Tokenの値をセットします。上書きしない場合は空欄にします。
  3. Dataset IDをセットします。　
    • （取得方法は、以下のNOTEを参照してください。）
  4. 読み込みたい地域のメッシュコードのArrayをMesh Codesにセットします。
  5. 基準座標系の番号をZoneIDにセットします。
  6. オフセット値のx,y,zの値をVectorとしてReference Pointにセットします。
  7. 上記で作成したPLATEAUCityModelPackageをKeyとして、PackageInfoSettingsをValueとしたMapデータをPackage Info Settings Dataにセットします。
  8. Return ValueでPLATEAUCityModelLoaderを取得できます。
Note

Dataset IDの取得
PLATEAU SDKにてサーバからインポートを行いシーン上のPLATEAUCityModelLoaderを選択します。詳細パネルのSource項目がDataset IDに該当します。

ローカル・サーバー共通

  1. Is Validを使用して、上記で取得したPLATEAUCityModelLoaderが利用可能かどうか確認します。
  2. PLATEAUCityModelLoaderをTargetとしてPLATEAU|Load Modelを配置します。
Note

Validでない場合、内部エラーが発生していますので、設定項目に間違いがないかご確認ください。

ロード完了通知

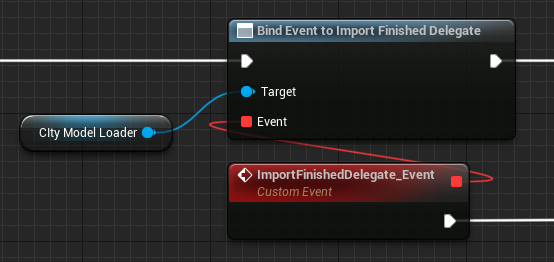

PLATEAUCityModelLoaderにImport Finished Delegate Eventをバインドすることで、ロード完了通知を受け取る事ができます。

ロードキャンセル

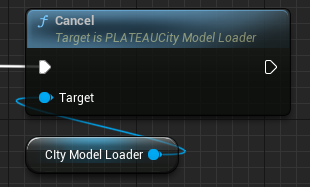

PLATEAUCityModelLoaderをTargetとしてPLATEAU|Cancelを配置することでロードをキャンセルする事ができます。

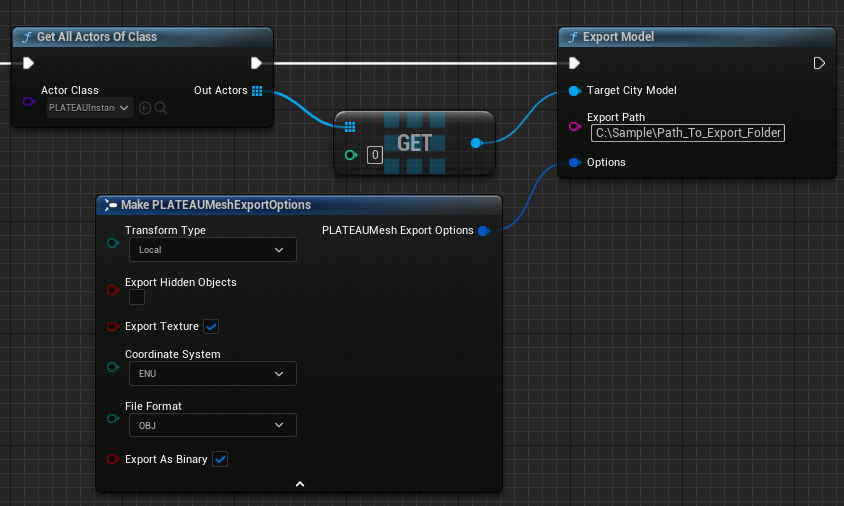

エクスポート

PLATEAU SDKウィンドウのエクスポートの機能をAPIにてご利用いただけます。

  1. エクスポートするModelを含むPLATEAUInstancedCityModelを取得します。
  2. PLATEAU|BPLibraries|ExportAPI|Export Modelを配置し、Target City Modelに取得したPLATEAUInstancedCityModelをセットします。
  3. PLATEAUMeshExportOptionsを配置し、各項目を設定し、Optionsにセットします。
    • 設定内容は、PLATEAU SDKウィンドウのエクスポートに対応しています。
  4. 出力するフォルダーパスを Export Pathに設定します。

ゲームオブジェクトON/OFF

PLATEAU SDKウィンドウのゲームオブジェクトON/OFFの機能をAPIにてご利用いただけます。

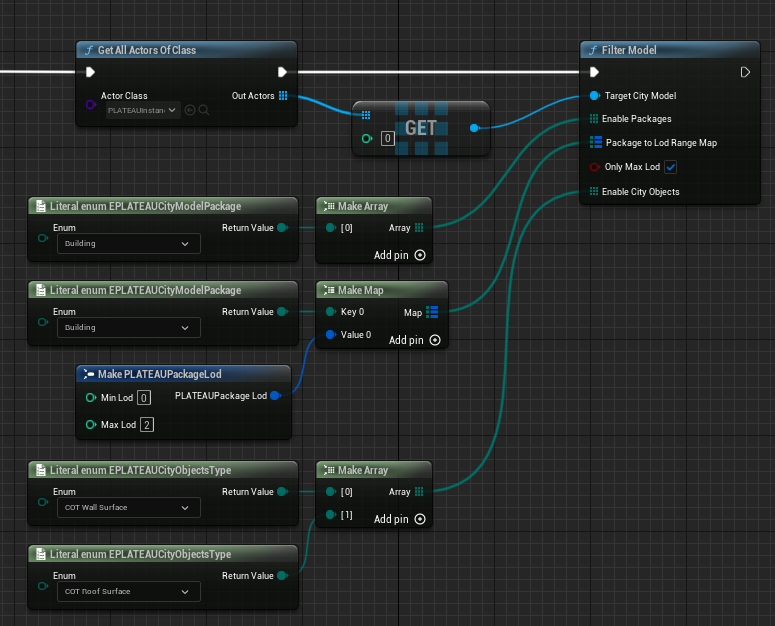

  1. フィルタするModelを含むPLATEAUInstancedCityModelを取得します。
  2. PLATEAU|BPLibraries|ModelAdjustmentAPI|Filter Modelを配置し、Target City Modelに取得したPLATEAUInstancedCityModelをセットします。
  3. 表示するパッケージ(EPLATEAUCityModelPackage)のArrayをEnablePackagesにセットします。
  4. 表示する各パッケージ(EPLATEAUCityModelPackage)ごとのLOD(PLATEAUPackageLod)をパッケージをKey,LODをValueとしたMapにしてPackageToLodRangeMapにセットします。
  5. 重複する地物を非表示にする場合は、OnlyMaxLodをTrueに設定します。
  6. 表示するタイプ(EPLATEAUCityObjectsType)のArrayをEnableCityObjectsにセットします。

結合・分離

PLATEAU SDKウィンドウの結合・分離の機能をAPIにてご利用いただけます。

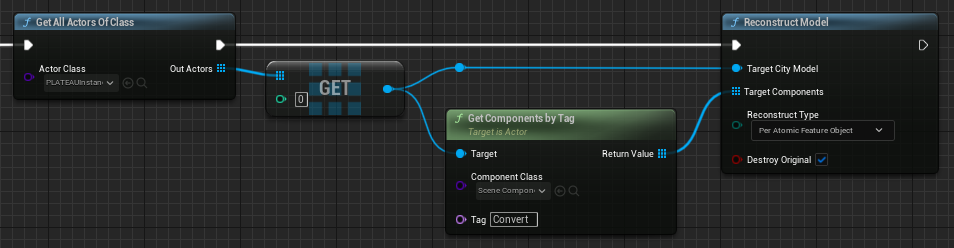

  1. 結合・分離するModelを含むPLATEAUInstancedCityModelを取得します。
  2. PLATEAU|BPLibraries|ReconstructAPI|Reconstruct Modelを配置し、Target City Modelに取得したPLATEAUInstancedCityModelをセットします。
  3. 取得したPLATEAUInstancedCityModel内の結合・分離する各SceneComponentのArrayをTargetComponentsにセットします。
  4. 結合・分離単位(EPLATEAUMeshGranularity)をReconstructTypeにセットします。
    • 地域単位:PerCityModelArea, 主要地物単位:PerPrimaryFeatureObject, 最小地物単位:PerAtomicFeatureObject
  5. 変換元を削除する場合は、DestroyOriginalをTrueに設定します。
Note

上の例では、Convertタグをつけたコンポーネントのみを変換しています。
