属性情報を表示する

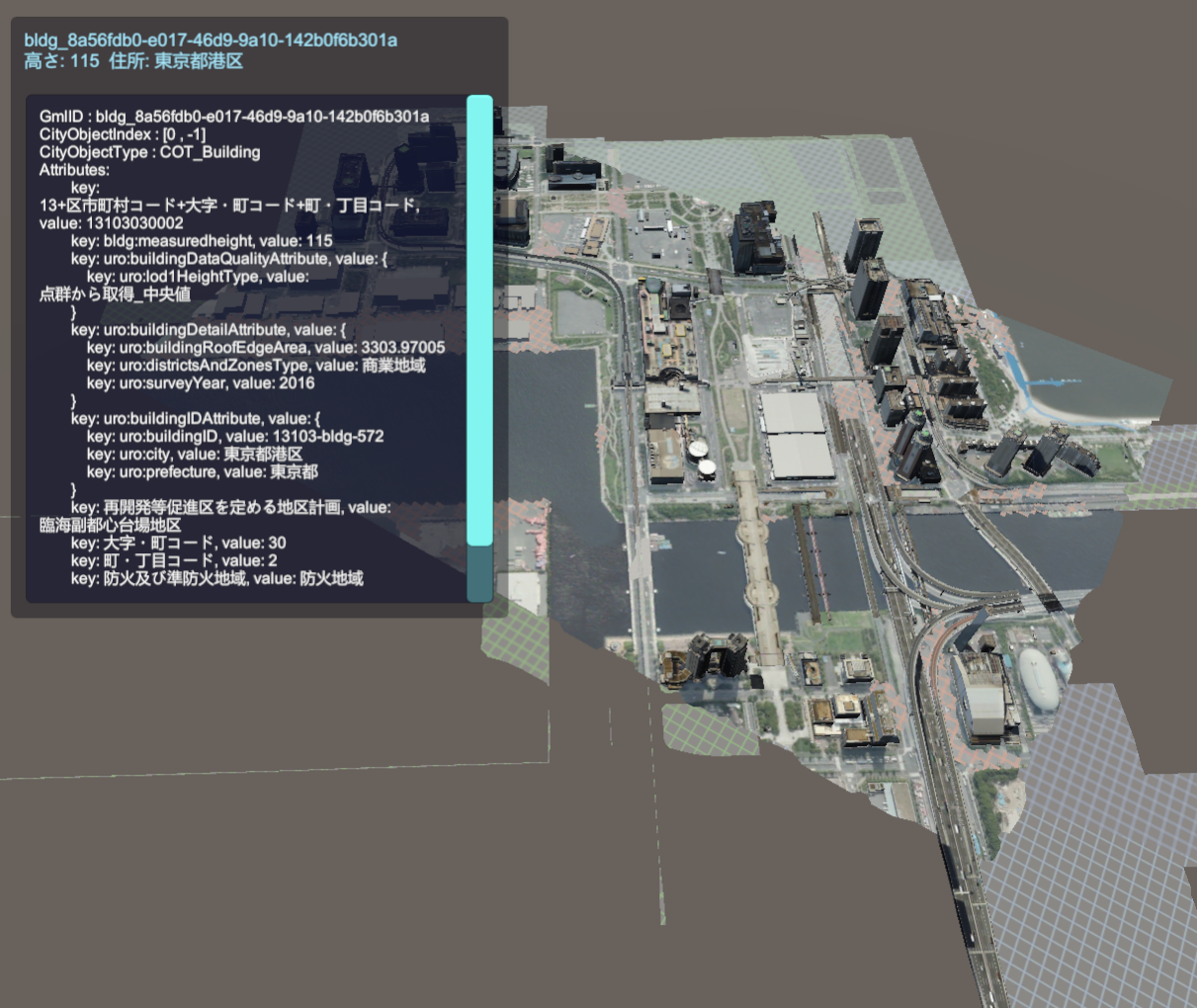

このサンプルを再生して地物をクリックすると、その属性情報が画面に表示されます。
サンプルの開き方
このサンプルは次の場所にあります：(PLATEAU SDKのサンプルディレクトリ)/AttributesDisplaySample/AttributesDisplaySample.unity
サンプルスクリプトは次の場所にあります：(PLATEAU SDKのサンプルディレクトリ)/AttributesDisplaySample/Scripts
- ClickToShowAttributes.cs
- クリックされた地物の情報を取得し、UIに送ります。
- クリックされた地物に付与されている
PLATEAUCityObjectGroupからCityObjectを取得し、cityObj.DebugString()で文字列にします。
- AttributesDisplay.cs
- 情報表示のUIを制御します。
サンプルスクリプト解説
サンプルスクリプト全文
ClickToShowAttributes.cs
using System;
using System.IO;
using System.Linq;
using System.Text;
using PLATEAU.CityInfo;
using PLATEAU.Util;
using UnityEngine;
namespace PLATEAU.Samples.Scripts
{
/// <summary>
/// クリック位置にレイキャストして、当たった都市オブジェクトの属性を Canvas に表示します。
/// </summary>
public class ClickToShowAttributes : MonoBehaviour
{
[SerializeField] private AttributesDisplay display;
private Camera mainCamera;
/// <summary> これ以上の文字数は省略して表示します </summary>
private const int CharacterLimit = 15000;
private void Start()
{
this.mainCamera = Camera.main;
if (this.mainCamera == null)
{
Debug.LogError("メインカメラがありません。");
}
}
private void Update()
{
if (Input.GetMouseButtonDown(0)) // 左クリックで
{
var ray = this.mainCamera.ScreenPointToRay(Input.mousePosition); // クリック位置に
bool isOverUI = UnityEngine.EventSystems.EventSystem.current.IsPointerOverGameObject();
if (Physics.Raycast(ray, out var hit) & !isOverUI) // レイキャストして当たったとき
{
var cityObjGroup = hit.transform.GetComponent<PLATEAUCityObjectGroup>(); // その都市オブジェクトを取得します。
if (cityObjGroup != null)
{
PrintAttributesToCanvas(cityObjGroup);
}
}
}
}
/// <summary>
/// 都市オブジェクトの属性を取得して表示します。
/// </summary>
private void PrintAttributesToCanvas(PLATEAUCityObjectGroup cityObjGroup)
{
// インポートされた各ゲームオブジェクトには PLATEAUCityObjectGroup コンポーネントがアタッチされており、
// その中に属性情報が json で保存されています。 json をデシリアライズします。
var cityObjectList = cityObjGroup.CityObjects;
// 複数の PLATEAU 地物が結合されて1つのゲームオブジェクトになっている場合があるため、
// 1つのゲームオブジェクトから取得できる cityObjects の数は1つまたは複数になっています。
var rootCityObjects = cityObjectList.rootCityObjects;
var attributesSb = new StringBuilder();
foreach (var cityObj in rootCityObjects)
{
// 属性情報を見やすい形式の文字列にします。
attributesSb.Append(cityObj.DebugString());
attributesSb.Append("\n\n");
}
// 最大文字数の範囲内で属性情報を表示します。
string displayText = attributesSb.Length > CharacterLimit
? attributesSb.ToString()[..CharacterLimit] + "\n\n(最大文字数に達しました)"
: attributesSb.ToString();
this.display.AttributesText = displayText;
// クリックしたゲームオブジェクトの、最初の主要地物のGmlIDと高さと住所をヘッダーUIに表示します。
var headerSb = new StringBuilder();
var firstPrimaryObj = cityObjGroup.PrimaryCityObjects.FirstOrDefault();
if (firstPrimaryObj != null)
{
// 主要地物のGmlIDを取得します。
headerSb.Append(firstPrimaryObj.GmlID);
headerSb.Append("\n");
// 高さを取得します。
var attributesMap = firstPrimaryObj.AttributesMap;
// 高さは、PLATEAUの属性情報の中では "bldg:measuredheight" というキーで格納されています。
if (attributesMap.TryGetValue("bldg:measuredheight", out var attribute))
{
// 属性は keyとvalue のペアですが、valueの型は string,double,attribute(入れ子)などいくつかパターンがあります。
// attribute.Type で型を判別し、型に応じたゲッターを使って値を取得できます。例えば valueの型が文字列に変換可能であれば attribute.StringValue で値を取得できます。
headerSb.Append($"高さ: {Convert.ToString(attribute.StringValue)}");
};
// 住所を取得します。
// 住所は、PLATEAUの属性情報では "uro:buildingIDAttribute"というキーの中で、キーバリュー辞書が入れ子になっている中の "uro:city" というキーで取得できます。
if (attributesMap.TryGetValue("uro:buildingIDAttribute", out var buildingAttr)) // 入れ子キーの外側です
{
// 属性のキーバリューペア(Attributes)で入れ子になっているものを取得します。
// キー uro:buildingIDAttribute の中に入れ子で0個以上のキーバリューペアがあり、
// そのキー uro:city からバリュー（住所）を取得します。
if(buildingAttr.AttributesMapValue.TryGetValue("uro:city", out var addressAttr)) // 入れ子キーの内側です
{
headerSb.Append($" 住所: {addressAttr.StringValue}");
}
}
}
this.display.TitleText = headerSb.ToString();
}
private void NotifyLoadFailure()
{
this.display.TitleText = "";
this.display.AttributesText = "読込失敗";
}
private void Awake()
{
if (this.display == null)
{
Debug.LogError($"{nameof(AttributesDisplay)} が null です。インスペクタから設定してください。");
}
}
}
}
AttributesDisplay.cs
using UnityEngine;
using UnityEngine.UI;
namespace PLATEAU.Samples.Scripts
{
public class AttributesDisplay : MonoBehaviour
{
[SerializeField] private Text titleText;
[SerializeField] private Text attributesText;
public string TitleText
{
set => this.titleText.text = value;
}
public string AttributesText
{
set => this.attributesText.text = value;
}
private void Awake()
{
if (this.titleText == null)
{
Debug.LogError($"{nameof(this.titleText)} が null です。インスペクタから設定してください。");
}
if (this.attributesText == null)
{
Debug.LogError($"{nameof(this.attributesText)} が null です。インスペクタから設定してください。");
}
}
}
}
ソースコード解説
上のソースコードを解説します。
まずクリックした箇所の地物を取得するためにレイを飛ばします。
ここでは、レイを検出するために地物にはコライダーが付いていることを前提とします。
また、クリックしたのが地物であるかを検出するため、地物にはPLATEAUCityObjectGroupが付いていることを前提とします。
if (Input.GetMouseButtonDown(0)) // 左クリックで
{
var ray = this.mainCamera.ScreenPointToRay(Input.mousePosition); // クリック位置に
bool isOverUI = UnityEngine.EventSystems.EventSystem.current.IsPointerOverGameObject();
if (Physics.Raycast(ray, out var hit) & !isOverUI) // レイキャストして当たったとき
{
var cityObjGroup = hit.transform.GetComponent<PLATEAUCityObjectGroup>(); // その都市オブジェクトを取得します。
if (cityObjGroup != null)
{
PrintAttributesToCanvas(cityObjGroup);
}
}
}
地物に付いているコンポーネントPLATEAUCityObjectGroupから情報を取得します。
地物の情報をデバッグ目的で確認するなら、cityObject.DebugString()を使って
地物の情報を整形されたテキストにまとめることができます。
今回は、DebugStringを画面に表示することにします。
// インポートされた各ゲームオブジェクトには PLATEAUCityObjectGroup コンポーネントがアタッチされており、
// その中に属性情報が json で保存されています。 json をデシリアライズします。
var cityObjectList = cityObjGroup.CityObjects;
// 複数の PLATEAU 地物が結合されて1つのゲームオブジェクトになっている場合があるため、
// 1つのゲームオブジェクトから取得できる cityObjects の数は1つまたは複数になっています。
var rootCityObjects = cityObjectList.rootCityObjects;
var attributesSb = new StringBuilder();
foreach (var cityObj in rootCityObjects)
{
// 属性情報を見やすい形式の文字列にします。
attributesSb.Append(cityObj.DebugString());
attributesSb.Append("\n\n");
}
上記のとおり、DebugString()でも属性情報を確認できますが、次に具体的な属性情報にアクセスしてみます。
今回のサンプルでは、建物を主要地物単位でインポートしたものを利用しています。
そのため、ゲームオブジェクトは1つの建物ごとの粒度で分かれているため、cityObjectGroup.PrimaryCityObjectsで1つの建物の情報(CityObject)を取得できます。cityObject.AttributesMapで属性情報の組を取得でき、attributesMap.TryGetValueで属性情報のキーを元に値を取得できます。
下の例では、高さのキーbldg.measuredheightから高さを取得します。
また、住所を取得するために、キーuro:buildingIDAttributeの中に入れ子で入っている
属性情報マップのキーuro:cityから値を取得します。
// クリックしたゲームオブジェクトの、最初の主要地物のGmlIDと高さと住所をヘッダーUIに表示します。
var headerSb = new StringBuilder();
var firstPrimaryObj = cityObjGroup.PrimaryCityObjects.FirstOrDefault();
if (firstPrimaryObj != null)
{
// 主要地物のGmlIDを取得します。
headerSb.Append(firstPrimaryObj.GmlID);
headerSb.Append("\n");
// 高さを取得します。
var attributesMap = firstPrimaryObj.AttributesMap;
// 高さは、PLATEAUの属性情報の中では "bldg:measuredheight" というキーで格納されています。
if (attributesMap.TryGetValue("bldg:measuredheight", out var attribute))
{
// 属性は keyとvalue のペアですが、valueの型は string,double,attribute(入れ子)などいくつかパターンがあります。
// attribute.Type で型を判別し、型に応じたゲッターを使って値を取得できます。例えば valueの型が文字列に変換可能であれば attribute.StringValue で値を取得できます。
headerSb.Append($"高さ: {Convert.ToString(attribute.StringValue)}");
};
// 住所を取得します。
// 住所は、PLATEAUの属性情報では "uro:buildingIDAttribute"というキーの中で、キーバリュー辞書が入れ子になっている中の "uro:city" というキーで取得できます。
if (attributesMap.TryGetValue("uro:buildingIDAttribute", out var buildingAttr)) // 入れ子キーの外側です
{
// 属性のキーバリューペア(Attributes)で入れ子になっているものを取得します。
// キー uro:buildingIDAttribute の中に入れ子で0個以上のキーバリューペアがあり、
// そのキー uro:city からバリュー（住所）を取得します。
if(buildingAttr.AttributesMapValue.TryGetValue("uro:city", out var addressAttr)) // 入れ子キーの内側です
{
headerSb.Append($" 住所: {addressAttr.StringValue}");
}
}
}
this.display.TitleText = headerSb.ToString();
